Danfoss Power Solutions — Hidráulica móvil (antes Sauer-Danfoss)
Hidráulica móvil Danfoss · antes Sauer-Danfoss
Danfoss Power Solutions es la división de hidráulica móvil y electrificación de Danfoss: bombas y motores de pistones, válvulas proporcionales, sistemas de dirección y controles electrónicos para maquinaria que se mueve — construcción, agrícola, montacargas, minería, municipal y marina.
Si usted la conoce como Sauer-Danfoss, es la misma empresa. Danfoss completó la adquisición total de Sauer-Danfoss en octubre de 2013 y la unidad pasó a llamarse Danfoss Power Solutions. Los números de parte y las series históricas siguen vigentes: una bomba Series 90 sigue siendo una Series 90.
En SEIVARSA cotizamos y suministramos componentes de esta línea en México, con la misma asesoría técnica que damos en variadores y motores. Envíenos el número de parte o la placa de datos y le regresamos disponibilidad y tiempo de entrega.
Danfoss Power Solutions: hidráulica móvil y electrificación para maquinaria. Imagen: Danfoss.
Seis familias en catálogo. La primera decisión no es la marca sino el circuito: cerrado para la tracción de la máquina, abierto para las funciones de implemento. Después se elige por desplazamiento en cm³/rev y presión de trabajo.

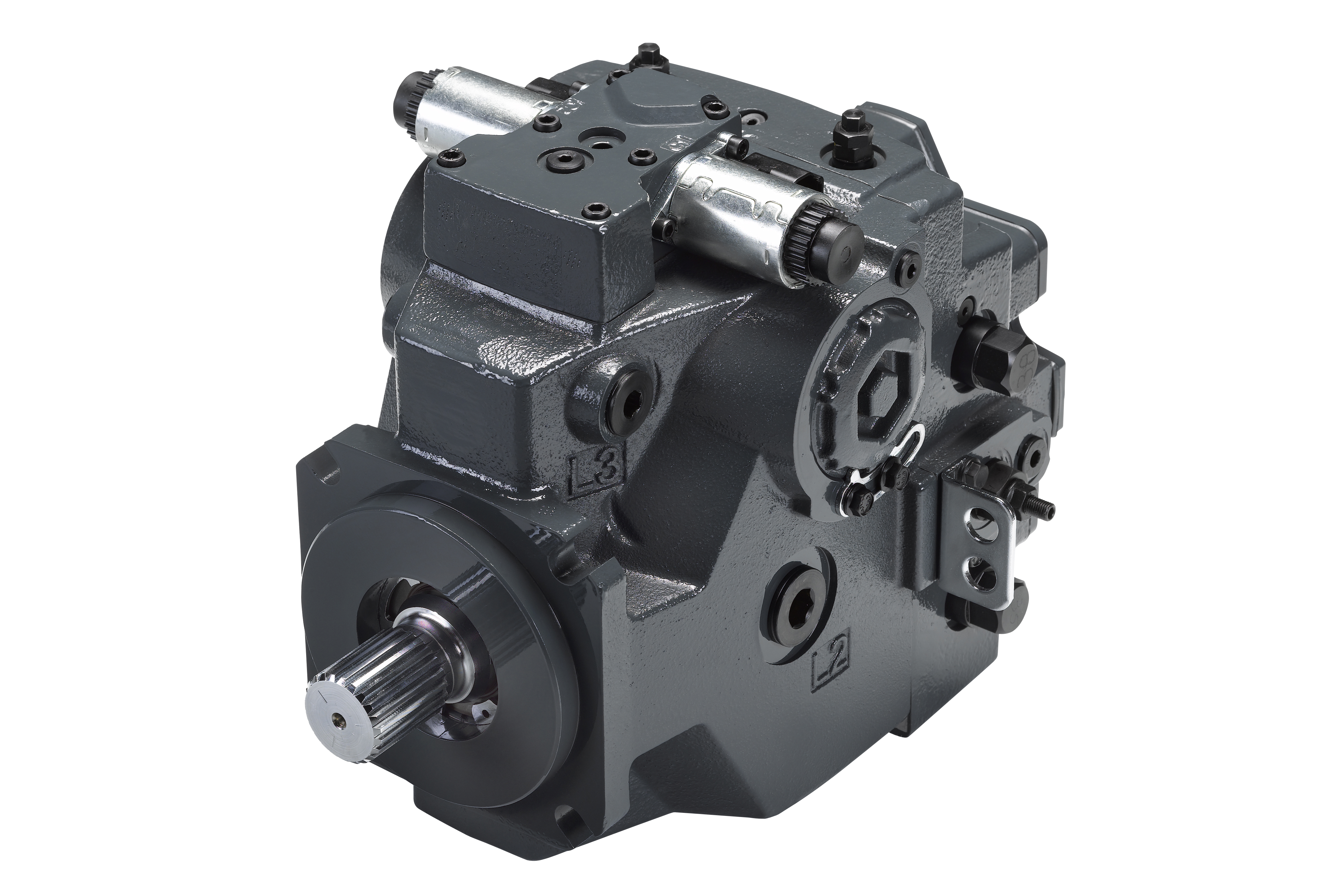

Familia H1P — Bombas de pistones axiales de circuito cerrado
Rangos y especificaciones
Desplazamiento de 45 a 280 cm³/rev, según la ficha oficial de Danfoss.
Circuito cerrado de desplazamiento variable para transmisión hidrostática de tracción.
Es la generación actual de la casa: sustituye en diseño nuevo a las bombas de circuito cerrado más antiguas.
Control electrónico de desplazamiento, integrable con la plataforma PLUS+1®.
Paquete pensado para integración directa: Danfoss la documenta en cientos de aplicaciones distintas.
Existe versión H1T tándem —dos bombas en un cuerpo— habitual en minicargadores, cargadores y cosechadoras.
Para reemplazo: hay que verificar desplazamiento, sentido de giro, montaje, puertos y tipo de control antes de cotizar.

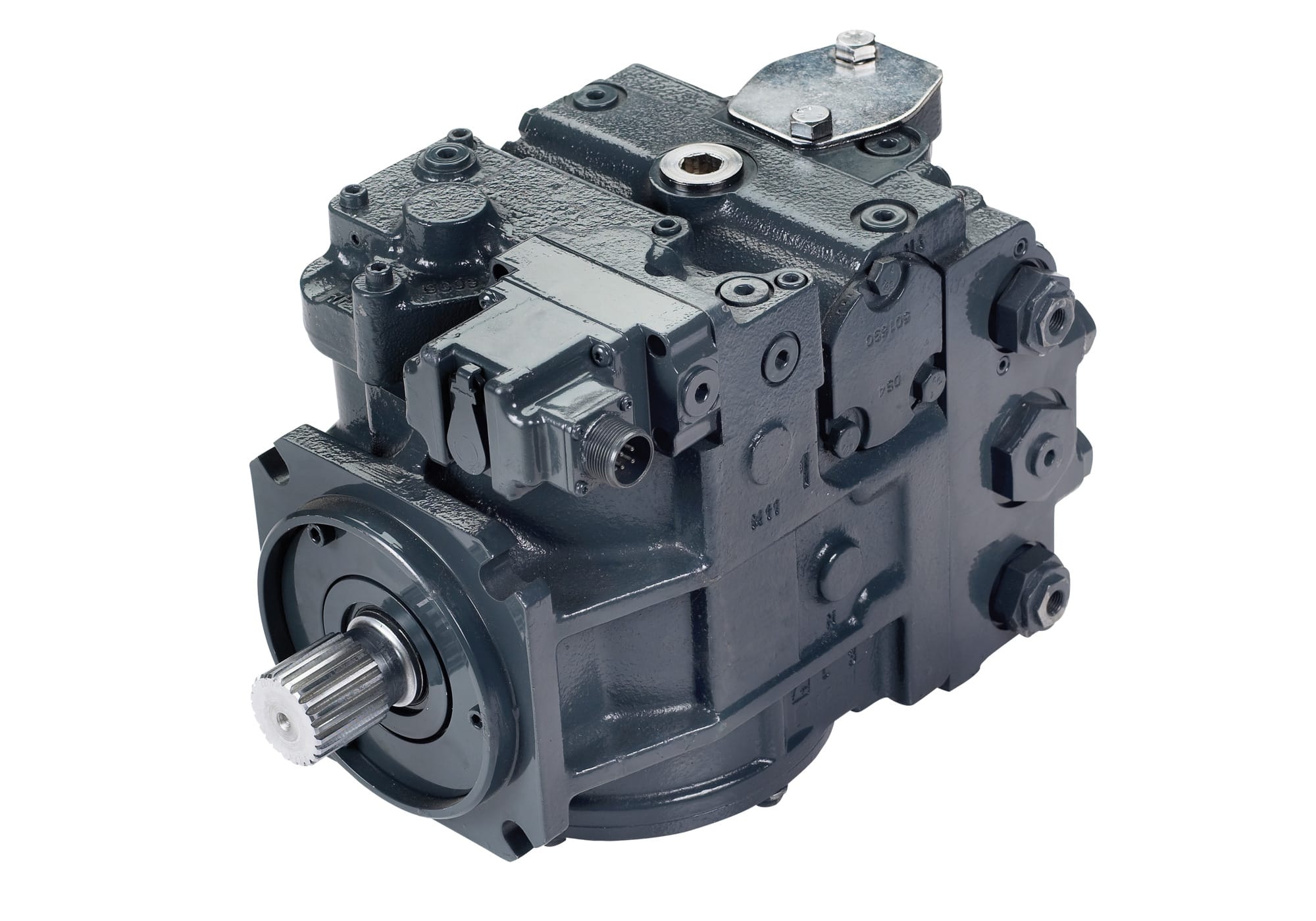

Series 90 — Bombas de pistones de circuito cerrado
Rangos y especificaciones
Disponible en tres desplazamientos según el catálogo oficial.
Es la referencia histórica de Sauer-Danfoss en transmisión hidrostática y la más frecuente en máquina instalada en México.
Circuito cerrado de desplazamiento variable para tracción.
Danfoss la describe como una línea de fiabilidad, flexibilidad y resistencia probadas.
Sigue vigente en catálogo: una placa que diga Sauer-Danfoss Series 90 tiene repuesto.
Empareja con los motores fijos Series 90 del mismo nombre.
Es la familia por la que más nos preguntan de esta línea: mándenos la foto de la placa y le confirmamos el número.

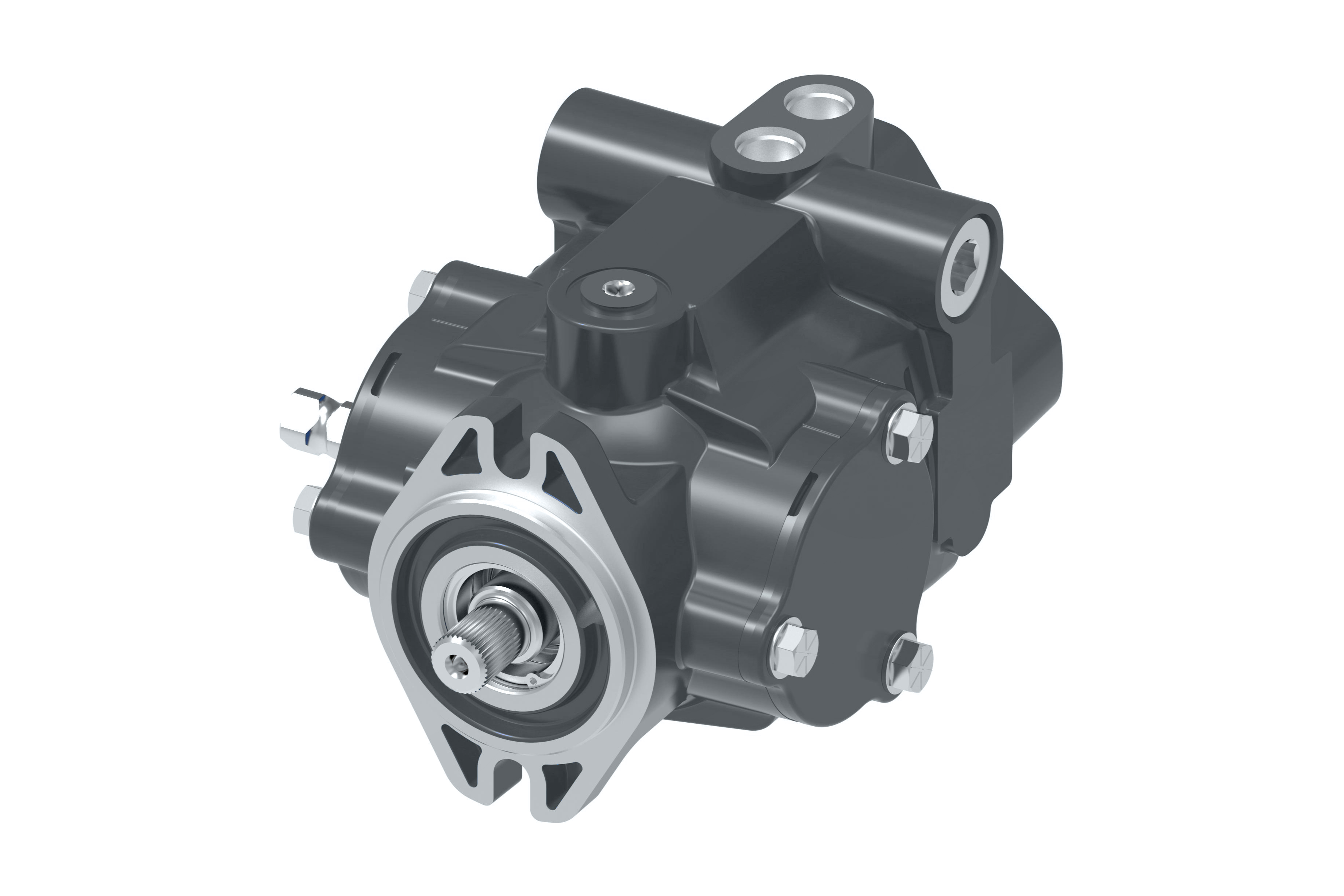

Series 70160 — Bombas de pistones en aluminio fundido
Rangos y especificaciones
Cuerpo de aluminio fundido: menos peso en la misma potencia.
Diseño compacto, pensado para espacios de montaje reducidos.
Danfoss destaca ruido reducido y eficiencia mejorada frente a construcciones anteriores.
Circuito cerrado, para un amplio rango de máquina móvil.
Buena candidata cuando el problema de la máquina es peso o nivel de ruido, no potencia.
Conviene comparar contra H1P y Series 90 antes de decidir: las tres cubren rangos que se traslapan.
Consúltenos la equivalencia si va a sustituir una bomba de hierro por esta.

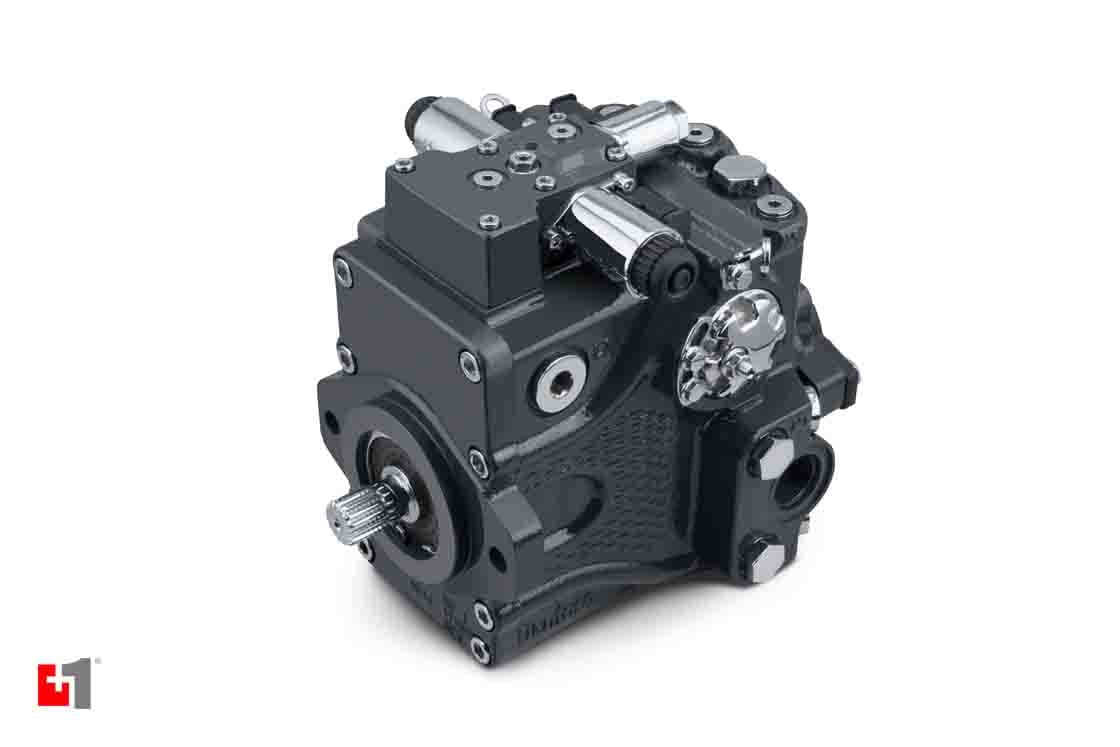

MP1 — Bombas de pistones axiales de media potencia
Rangos y especificaciones
Plataforma de media potencia en circuito cerrado.
Danfoss la posiciona como la bomba «a la medida» del rango intermedio, sin sobredimensionar.
Paquete compacto de integración directa, documentado en cientos de aplicaciones.
Existe versión MP1T tándem dentro de la misma plataforma.
Alternativa natural cuando H1P queda grande y las series pequeñas quedan cortas.
Hay motores fijos MP1 que emparejan con esta bomba.
Para especificar: díganos potencia del motor primario, presión de trabajo y función —tracción o implemento—.

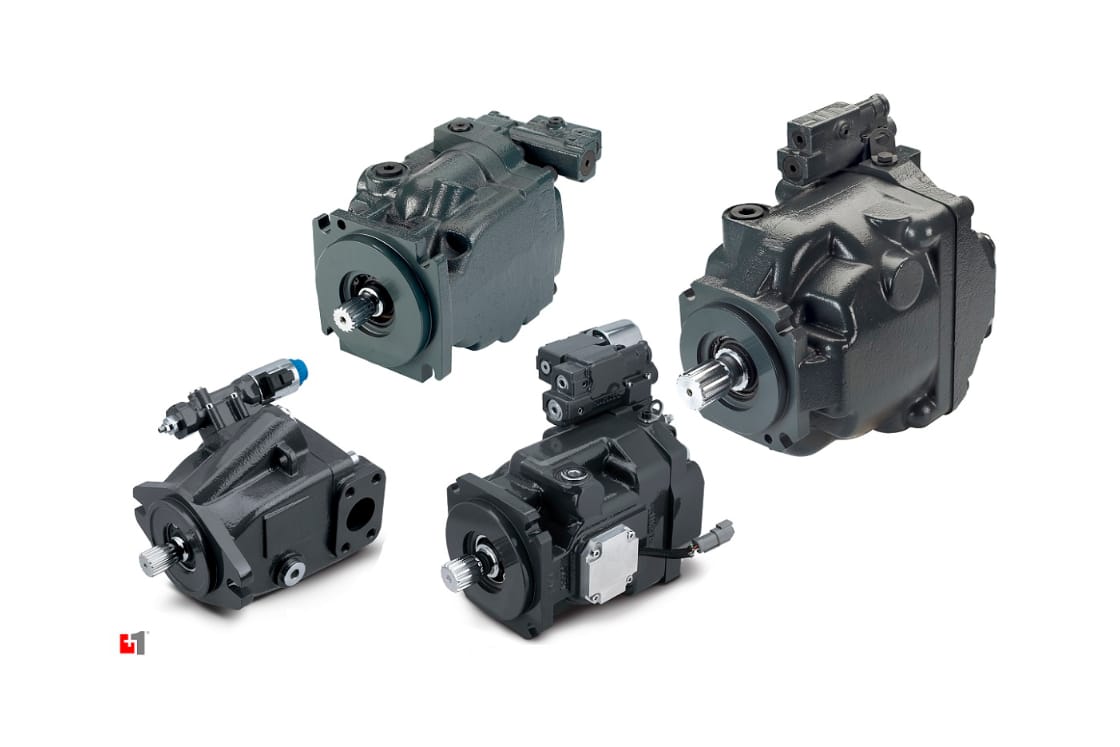

Series 45 — Bombas de pistones de circuito abierto
Rangos y especificaciones
Desplazamiento de 25 a 147 cm³ (1.53 a 8.97 pulg³).
Velocidad de entrada hasta 3,600 rpm.
Presión hasta 310 bar (4,495 psi).
Circuito abierto de desplazamiento variable: es la bomba de las funciones de implemento, no de la tracción.
Cada tamaño de la familia está diseñado por separado para optimizar rendimiento, tamaño y costo.
Danfoss la produce en Norteamérica, Europa y Asia — disponibilidad global.
Si su máquina levanta, gira o empuja con la bomba, esta es la familia a revisar.

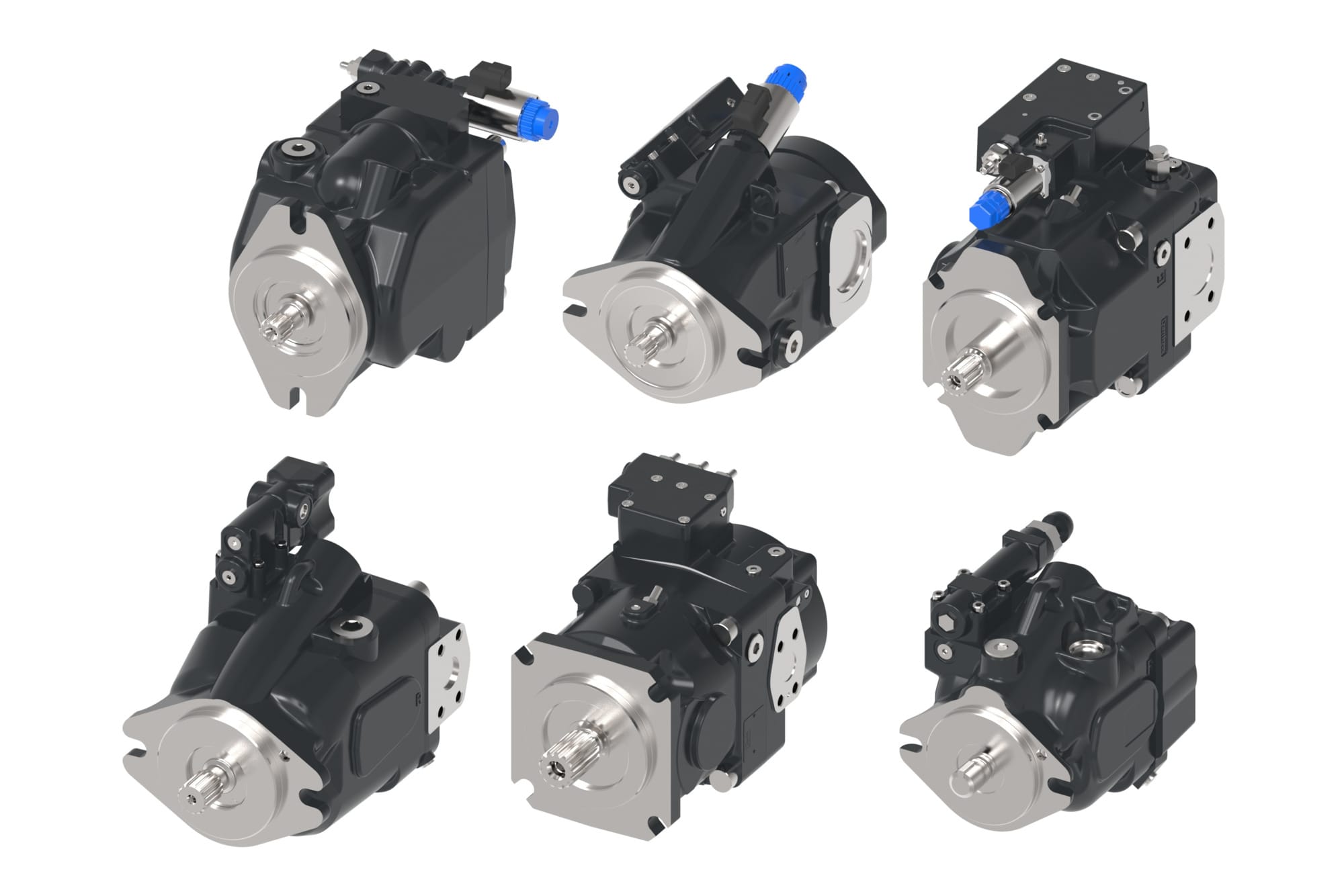

D1P — Bombas de circuito abierto de alta potencia
Rangos y especificaciones
Desplazamiento hasta 260 cm³ (15.87 pulg³).
Presión máxima de trabajo 350 bar (5,076 psi).
Velocidad de entrada hasta 2,500 rpm.
Es la opción de circuito abierto cuando Series 45 se queda corta en presión o caudal.
Diseñada para servicio pesado y condiciones duras.
Amplio abanico de opciones de control, disponible globalmente.
Complemento de la familia: X20, de 18 a 98 cm³ y hasta 280 bar continuos, para máquinas más pequeñas.
Motores hidráulicos
Tres grandes familias. Los de pistones emparejan con la bomba del mismo nombre; los orbitales dan par alto a baja velocidad sin necesidad de reductor.

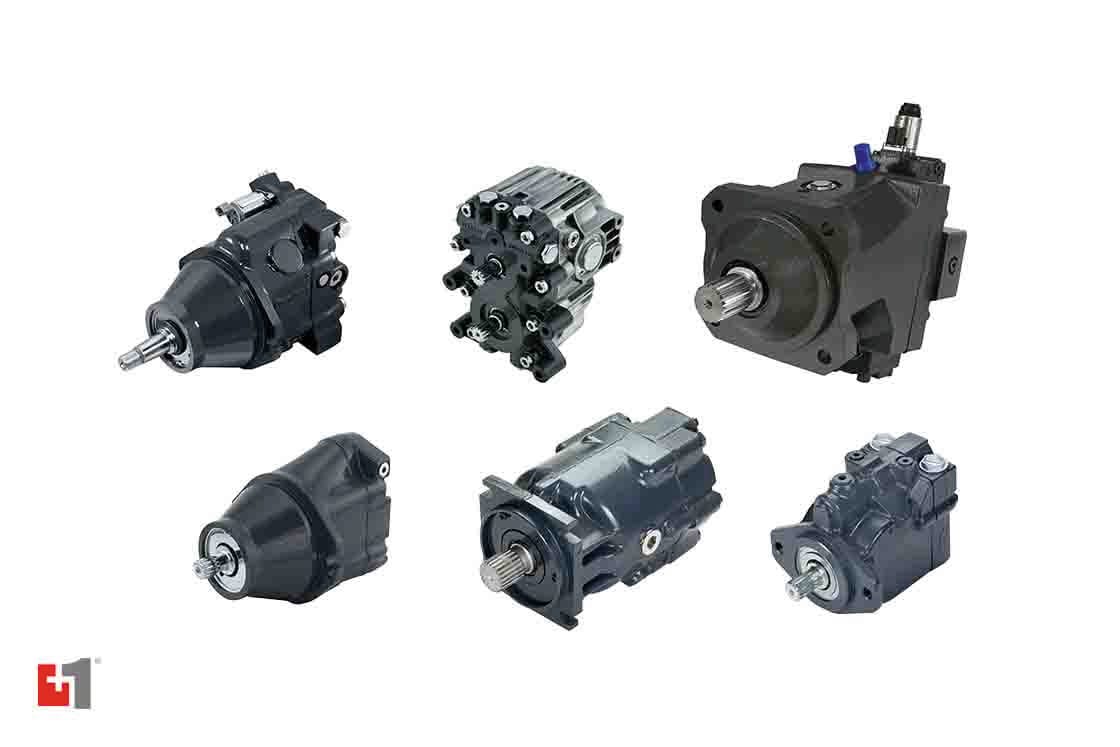

Motores de pistones de desplazamiento fijo
Rangos y especificaciones
Líneas de producto: MP1, Series 1, Series 40, Series 90, H1F y Series 741 y 743.
Desplazamiento fijo: la velocidad de salida depende del caudal que le manda la bomba.
Es el motor que empareja con la bomba del mismo nombre — Series 90 con Series 90, MP1 con MP1.
Pensados para gestión inteligente del vehículo, con foco en consumo de combustible y confort del operador.
Cubren aplicaciones de potencia baja, media y alta.
Sirven tanto en propulsión de una vía como de doble vía, y en transmisiones auxiliares de lazo cerrado.
Para identificar el suyo: la placa trae el número de parte aunque diga Sauer-Danfoss.

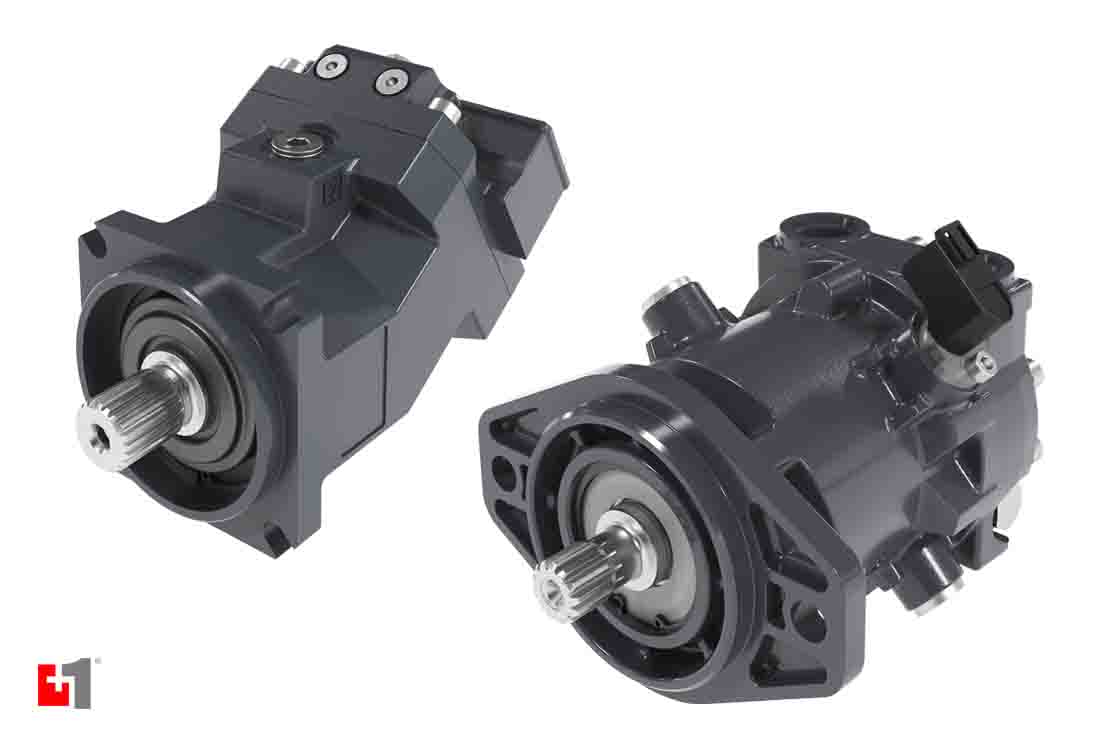

Motores de pistones de desplazamiento variable
Rangos y especificaciones
Rango de 20 a 250 cm³ según el catálogo oficial.
Para sistemas de circuito abierto y cerrado.
Controles de desplazamiento fijo, de dos posiciones y continuamente variable.
Incluye la opción de cero grados, para rangos de velocidad muy amplios.
Es la elección cuando la máquina necesita par alto al arrancar y velocidad alta en traslado.
Existen válvulas add-on para motores H1 que combinan funciones en el mismo cuerpo.
Al cotizar conviene decir si el motor va en tracción, en giro o en un accionamiento auxiliar.

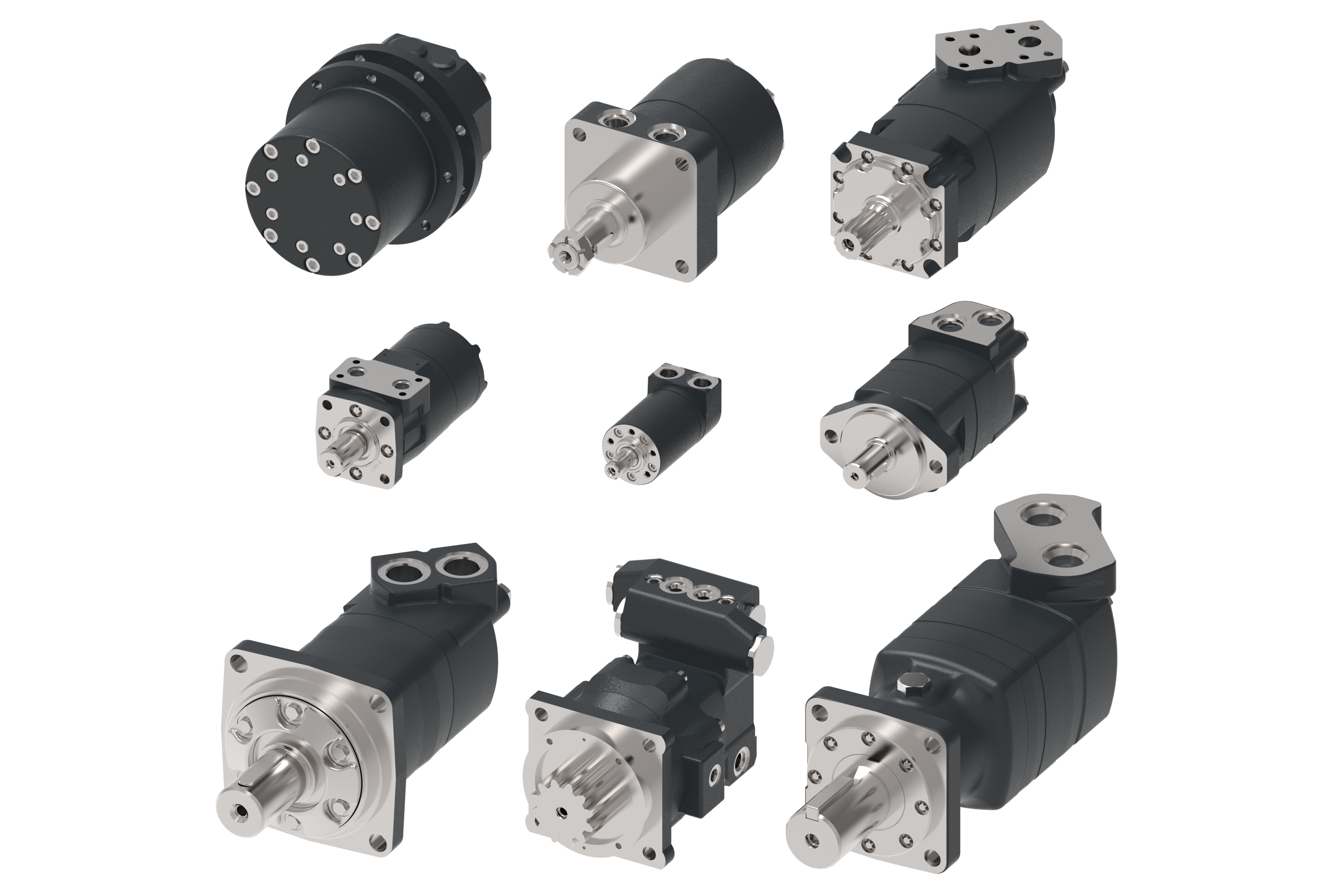

Motores orbitales — Baja velocidad y alto par
Rangos y especificaciones
Danfoss declara la cartera de motores orbitales más amplia del mercado, con más de 70 años de trayectoria.
Baja velocidad y alto par directo, sin reductor: se monta donde hace falta la fuerza.
Aplicaciones desde herramienta de mano hasta el equipo más grande de construcción y minería.
Diseño compacto y fácil de integrar en el sistema existente.
Es la familia típica en barredoras, cosechadoras, maquinaria forestal y accionamientos de giro.
Danfoss los describe como de larga vida y bajo costo de propiedad.
La misma categoría incluye los motores cam lobe THORX, más compactos y de mayor eficiencia para construcción.
Válvulas
Cuatro familias. Las PVG proporcionales son el corazón del control de implementos; las de cartucho y las direccionales cubren el resto del circuito.

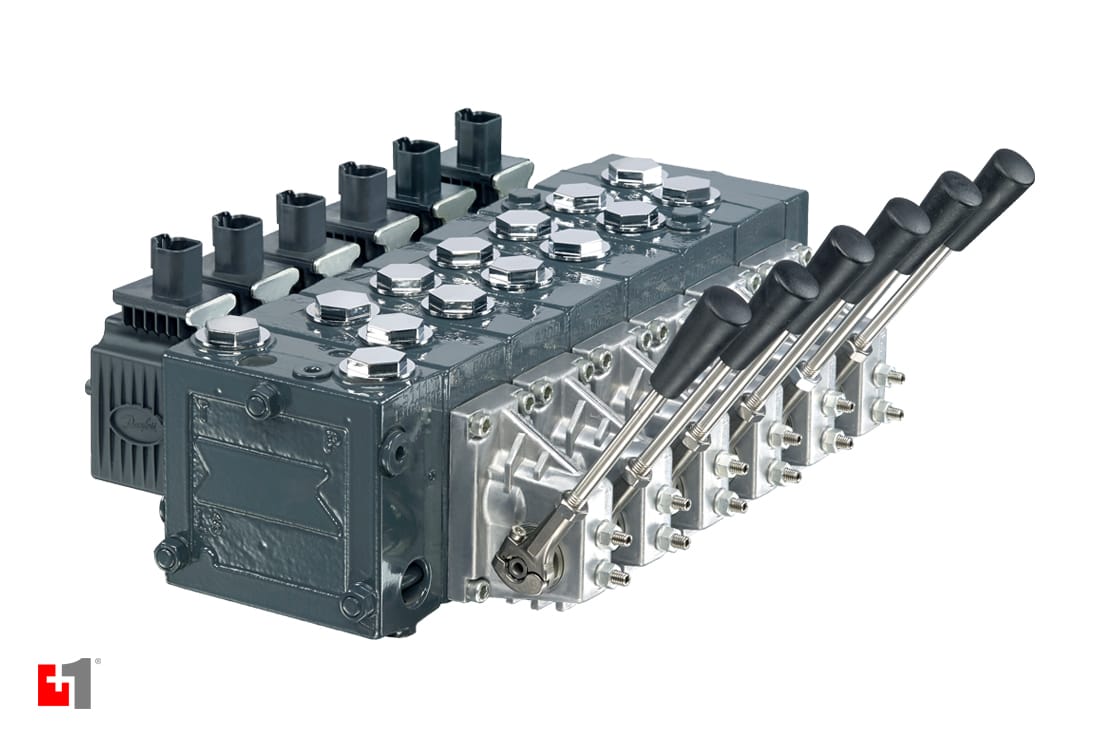

PVG 32 — Válvula proporcional compensada
Rangos y especificaciones
Es la válvula más reconocida de la línea y la que más se pide como repuesto.
Diseñada para máxima flexibilidad: se configura como válvula proporcional de mando eléctrico avanzado o como direccional load sensing.
Construcción modular: se arma el banco con las secciones que la máquina necesite.
Admite mando manual, hidráulico o eléctrico sobre la misma sección.
Se combina con actuadores electrohidráulicos PVE Serie 7.
Pre-compensada: cada sección mantiene su caudal aunque cambie la carga en las otras.
Para cotizar una sección de repuesto necesitamos el número del banco completo y la posición de la sección.

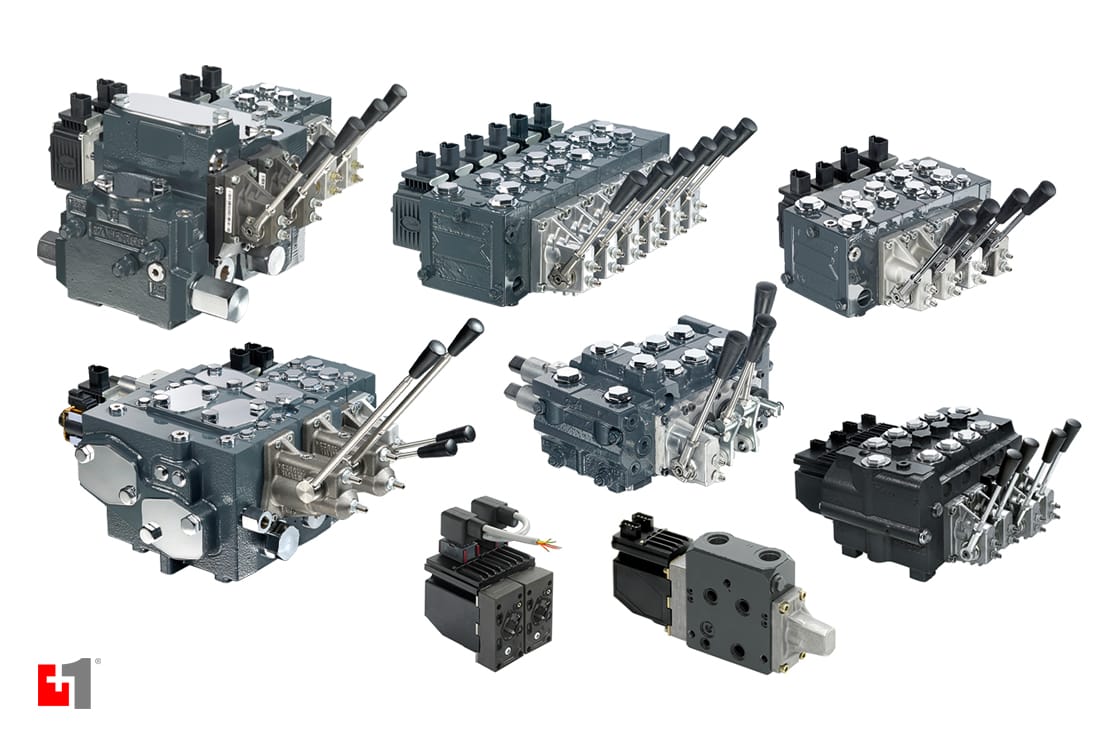

Familia PVG completa — De la 16 a la 256
Rangos y especificaciones
PVG 16 — bajo caudal, de necesidades simples a complejas, con tecnología y componentes probados.
PVG 32 — la de máxima flexibilidad, proporcional eléctrica o direccional load sensing.
PVG 48 — caudal óptimo manteniéndose compacta.
PVG 100 — post-compensada con tecnología flow-sharing: ideal cuando la demanda de caudal empuja la oferta al límite.
PVG 120 — load sensing para caudal y presión altos.
PVG 128 y PVG 256 — el caudal y la presión más altos de la línea, para lo más exigente.
Todas comparten filosofía modular: se elige el tamaño por caudal y presión, no por marca de máquina.

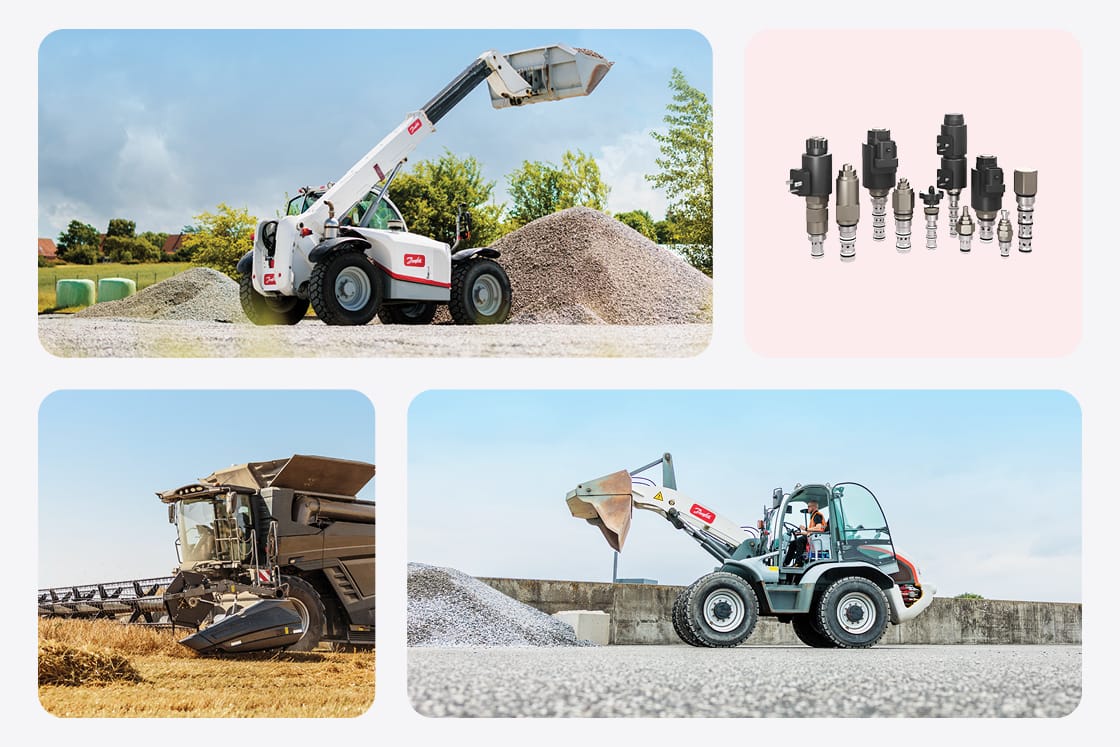

Válvulas de cartucho y circuitos integrados
Rangos y especificaciones
Válvulas de cartucho para armar bloques hidráulicos a la medida de la máquina.
Permiten concentrar varias funciones en un solo cuerpo y reducir mangueras y puntos de fuga.
Se combinan en circuitos integrados hidráulicos (HIC) diseñados por aplicación.
Alternativa cuando el espacio no da para un banco de válvulas convencional.
Danfoss ofrece la gama completa dentro de la misma división de hidráulica móvil.
Para reemplazo de un cartucho suelto basta el número grabado en el cuerpo.
Si va a diseñar un bloque nuevo, mándenos el esquema hidráulico y lo revisamos.

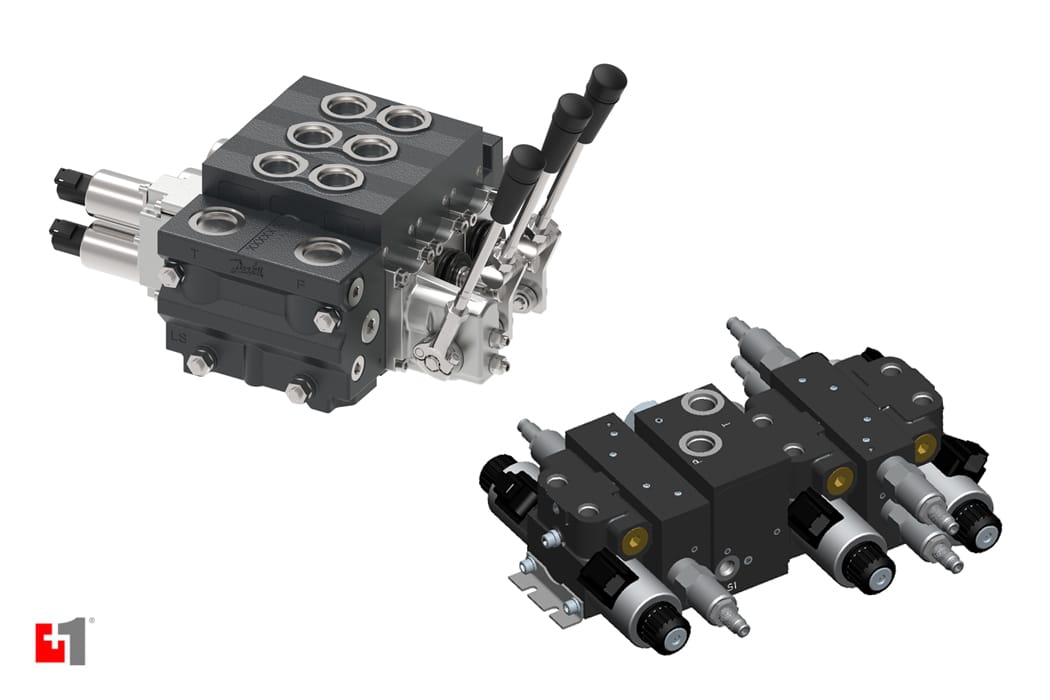

Válvulas direccionales de carrete
Rangos y especificaciones
Control direccional de carrete para las funciones de implemento de la máquina.
Es la categoría base: dirigen el caudal hacia un cilindro o un motor según la posición del carrete.
Se eligen por caudal nominal, número de secciones y tipo de mando.
Conviven en el mismo sistema con las PVG proporcionales, que dan control fino.
Danfoss las agrupa junto con las de cartucho y las proporcionales en su catálogo de válvulas hidráulicas.
Para repuesto se identifica por el número del cuerpo, no por el de la máquina.
Consúltenos si necesita pasar de mando manual a mando eléctrico en un banco existente.
Dirección hidráulica y electrohidráulica
Dos familias. Es la línea más delicada del catálogo: la dirección de una máquina no admite equivalentes sin verificar, y la parte electrohidráulica está certificada para funciones de seguridad.

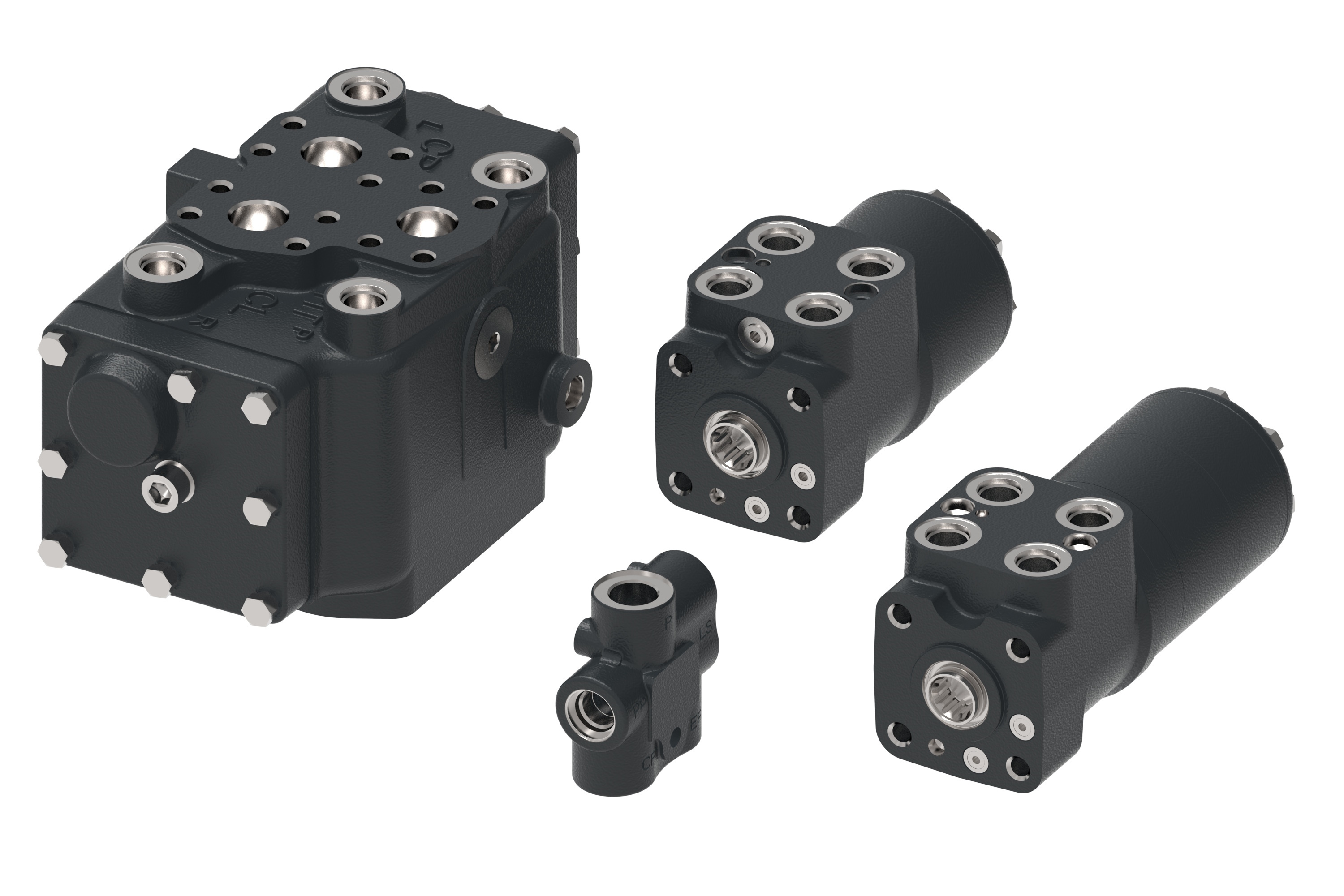

Dirección hidráulica — Unidades OSPC y OSPU
Rangos y especificaciones
Danfoss declara para esta línea los estándares más altos de seguridad y confort del operador.
Nivel de ruido bajo, un criterio real en cabinas donde el operador pasa la jornada.
La mayoría de las unidades están disponibles con funciones de válvula integradas.
Diseñadas tanto para marcha recta suave como para maniobra.
Las series históricas OSPC y OSPU siguen siendo la referencia en máquina instalada.
Es una línea crítica de seguridad: la dirección no admite equivalentes sin verificar.
Para reemplazo necesitamos el número de la unidad y el desplazamiento en cm³/rev.

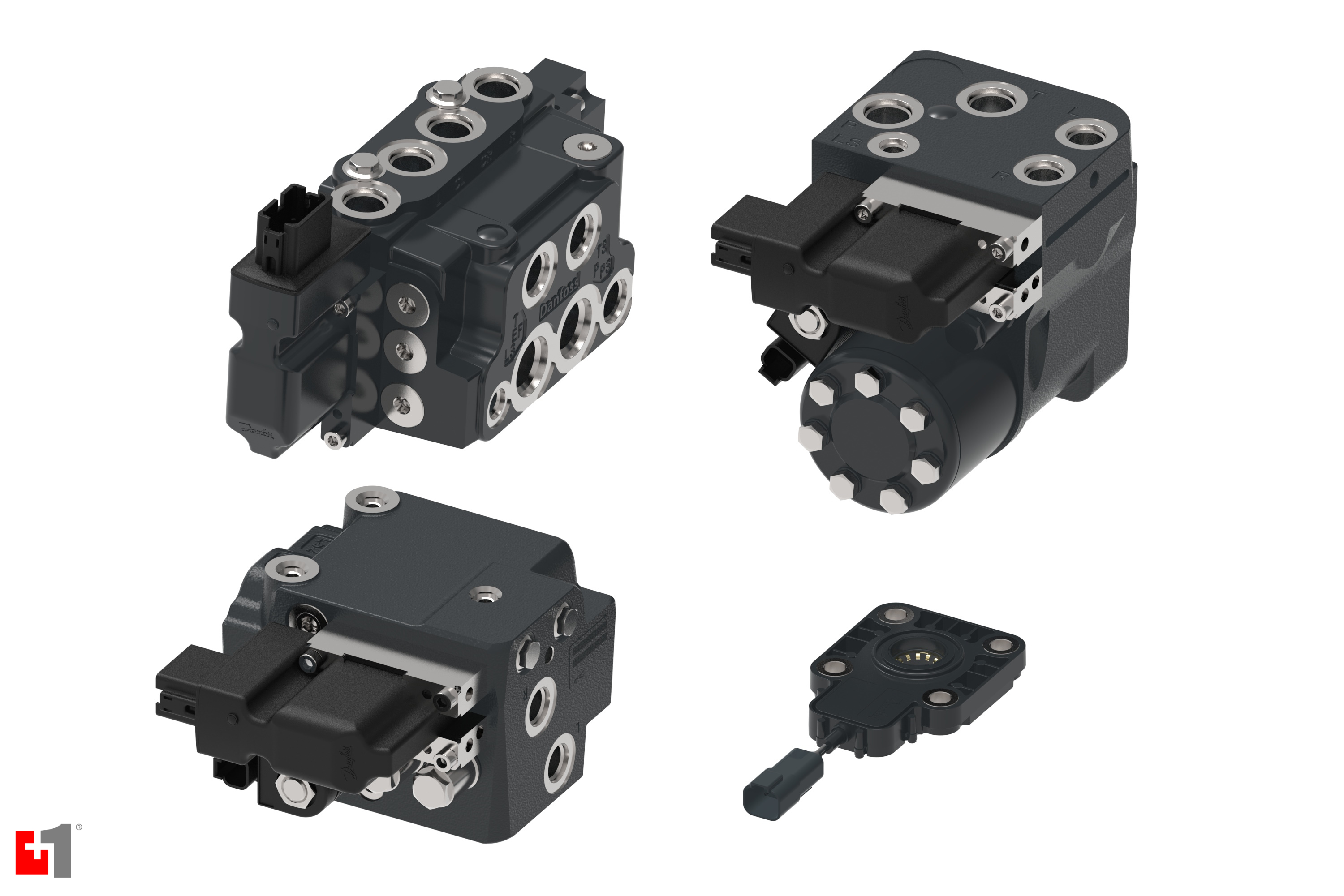

Dirección electrohidráulica — Certificada SIL2
Rangos y especificaciones
Certificación SIL2 con nivel de prestaciones D, según la ficha oficial de Danfoss.
Para dirección rápida, que reduce vueltas de volante en maniobra.
Para autoguiado y agricultura de precisión.
Para cuatro ruedas directrices.
Para dirección por GPS.
Para steer-by-wire — dirección sin conexión mecánica.
Incluye tanto las unidades completas como las válvulas de dirección electrohidráulica por separado.
Controles electrónicos PLUS+1®
Tres familias de controlador, más displays, joysticks, pedales, mandos a distancia, sensores y pasarelas de telemática. Todo se programa con el mismo software y se comunica por CAN.

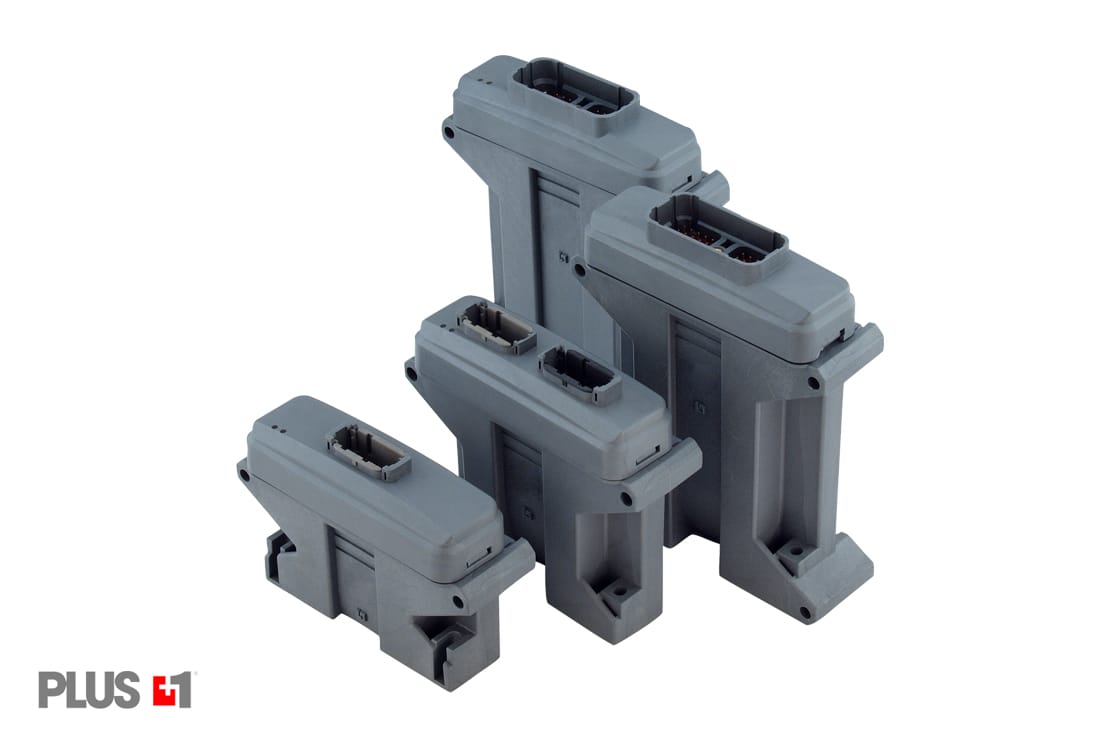

PLUS+1® MC — Microcontroladores de máquina
Rangos y especificaciones
Danfoss los describe como el cerebro del control inteligente del vehículo.
Basados en CAN, para integrarse con el resto de la electrónica de la máquina.
Se programan con el software PLUS+1® GUIDE, de aprendizaje rápido.
Sirven igual para control autónomo en máquinas pequeñas que como nodo de un sistema mayor.
Construcción robusta para el ambiente de máquina móvil: vibración, temperatura y humedad.
Conviven con displays, sensores, joysticks y pasarelas de telemática de la misma plataforma.
Danfoss reporta soluciones de estante que reducen el tiempo al mercado hasta un 35 %.

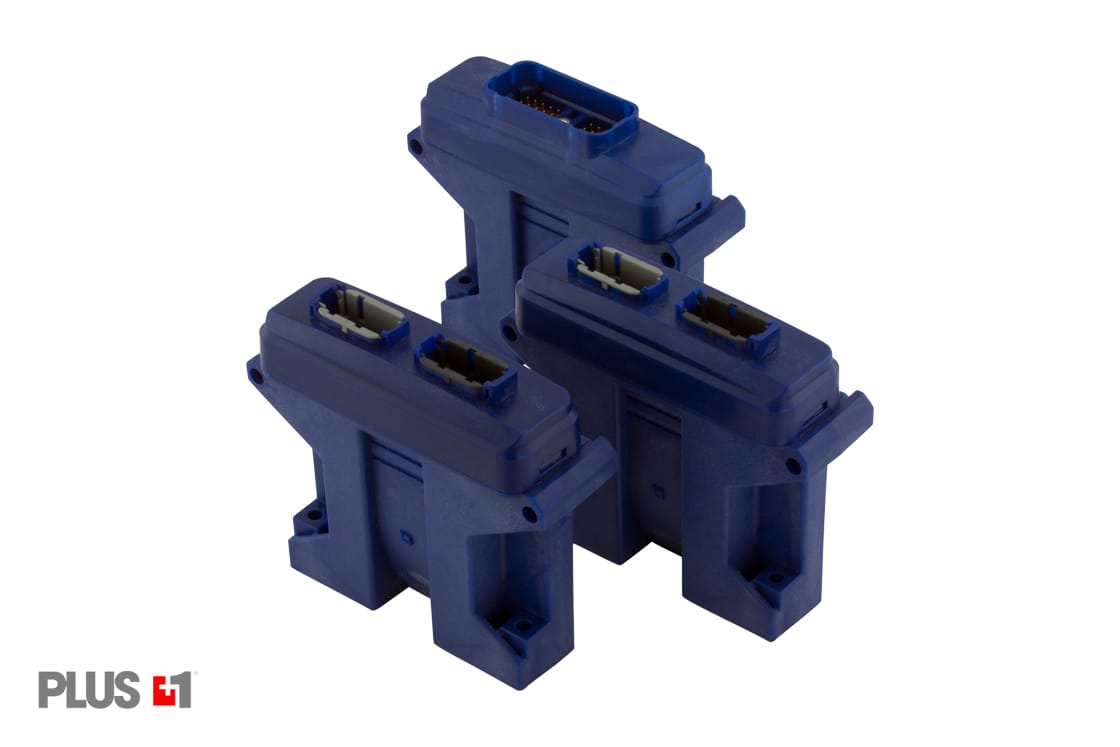

PLUS+1® SC — Controladores con seguridad funcional
Rangos y especificaciones
Cumplen con seguridad funcional, según la descripción oficial de Danfoss.
Flexibles y potentes: la opción cuando la función controlada puede lastimar a alguien si falla.
Misma plataforma PLUS+1® y mismo software GUIDE que los MC.
Se usan en funciones de elevación, dirección asistida y control de implementos críticos.
Permiten arquitecturas donde la parte segura y la parte de confort corren en nodos distintos.
Integrables por CAN con el resto de los controladores de la máquina.
Si su aplicación necesita certificación, este es el punto de partida, no el MC.

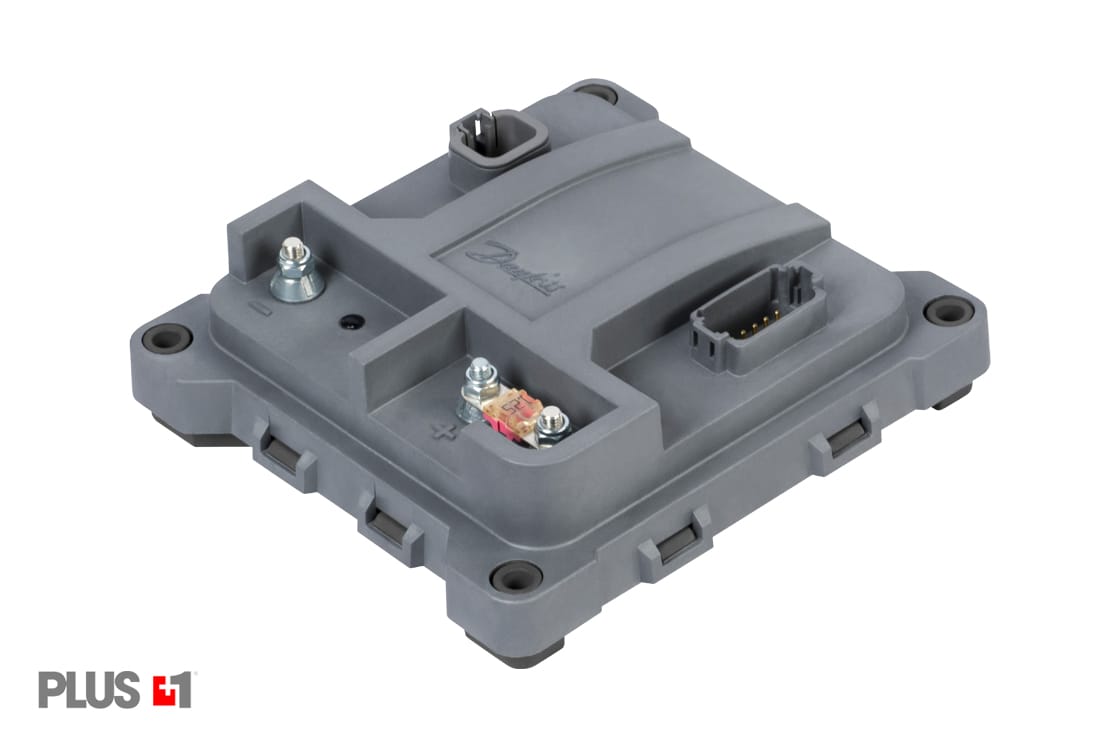

PLUS+1® — Controladores de alta corriente
Rangos y especificaciones
Diseñados para mandar cargas de corriente elevada directamente, sin relevadores externos.
Reducen componentes y puntos de falla en el tablero de la máquina.
Misma familia PLUS+1®: se programan con GUIDE y hablan CAN como los demás.
Típicos en accionamientos de ventilador, bombas eléctricas y actuadores de fuerza.
Complementan a los MC y SC en la misma arquitectura.
La plataforma incluye además displays e interfaces de operador, joysticks y pedales, mandos a distancia, sensores y pasarelas de telemática.
Para especificar: díganos qué carga va a manejar, en amperes, y si necesita diagnóstico por CAN.
Dónde se usa esta línea
Construcción — retroexcavadoras, minicargadores, compactadoras, plataformas de elevación.
Manejo de materiales — montacargas, telehandlers, barredoras.
Minería y agregados — equipo de acarreo y cribado.
Municipal — camiones recolectores, barredoras urbanas, equipo de bacheo.
Marina y offshore — winches, propulsión auxiliar y grúas de cubierta.
Forestal — grúas, procesadoras y cargadores.
¿Tiene un equipo Sauer-Danfoss instalado?
Es la consulta más frecuente de esta línea. Una máquina de quince años con una bomba Series 90 o una válvula PVG 32 sigue teniendo repuesto: la placa dice Sauer-Danfoss, el catálogo dice Danfoss Power Solutions, y el número de parte es el mismo o tiene un sucesor documentado.
Tres situaciones y qué conviene hacer en cada una:
La pieza sigue en catálogo con el mismo número
Es el caso más común en Series 90, PVG 32 y unidades de dirección OSPC. Se cotiza directo con el número de la placa. Mándenos foto de la placa y le confirmamos.
La pieza fue reemplazada por una generación nueva
Por ejemplo, migrar de una bomba de circuito cerrado antigua a la familia H1. Aquí hay que verificar desplazamiento, montaje, sentido de giro, puertos y el tipo de control — no basta con que el desplazamiento coincida. Lo revisamos antes de cotizar para que la pieza entre a la primera.
La placa está ilegible o la pieza no tiene número visible
Pasa seguido en equipo de campo. Se identifica por medidas físicas, tipo de circuito, número de puertos y la máquina donde va montada. Es más lento pero se resuelve; conviene mandar fotos de varios ángulos.
Qué datos necesitamos para cotizarle
Entre más de esto nos mande, más rápido y más exacta sale la cotización:
Foto de la placa de datos completa, legible. Es lo que más ayuda.
Número de parte tal como aparece, aunque diga Sauer-Danfoss.
Máquina donde va montada — marca, modelo y año.
Función — tracción, implemento, dirección o giro.
Circuito abierto o cerrado, si lo sabe.
Desplazamiento en cm³/rev y presión de trabajo, si los tiene.
Urgencia real — si la máquina está parada, dígalo desde el primer correo. Cambia la manera en que buscamos la pieza.
Documentación oficial
Fichas técnicas, manuales de servicio y catálogos los publica el fabricante. Si necesita un documento concreto y no lo encuentra, pídanoslo y se lo mandamos.
Mándenos la foto de la placa o el número de parte. Le regresamos disponibilidad, tiempo de entrega y precio. Si la máquina está parada, dígalo y lo tratamos como urgente.
