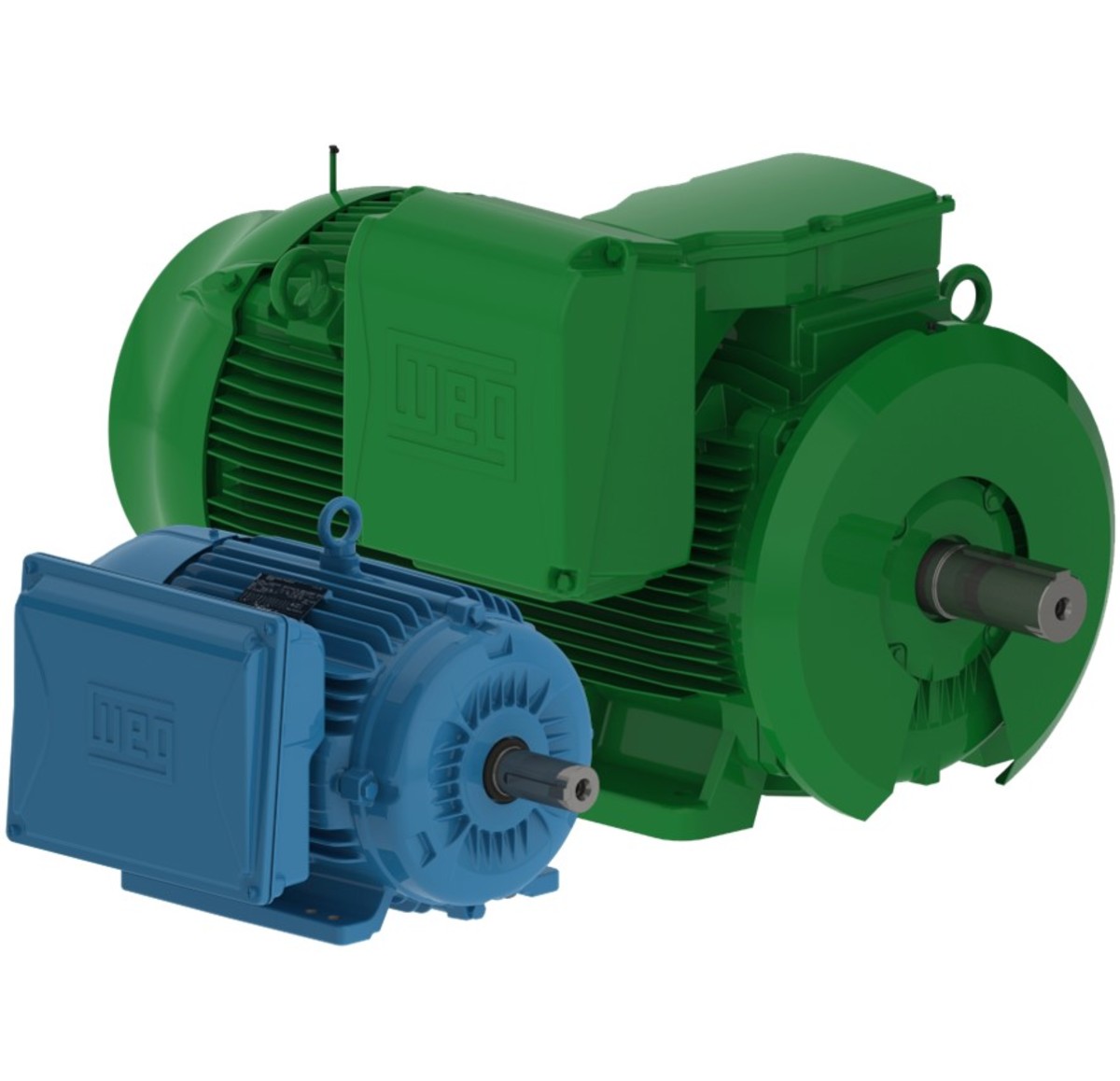

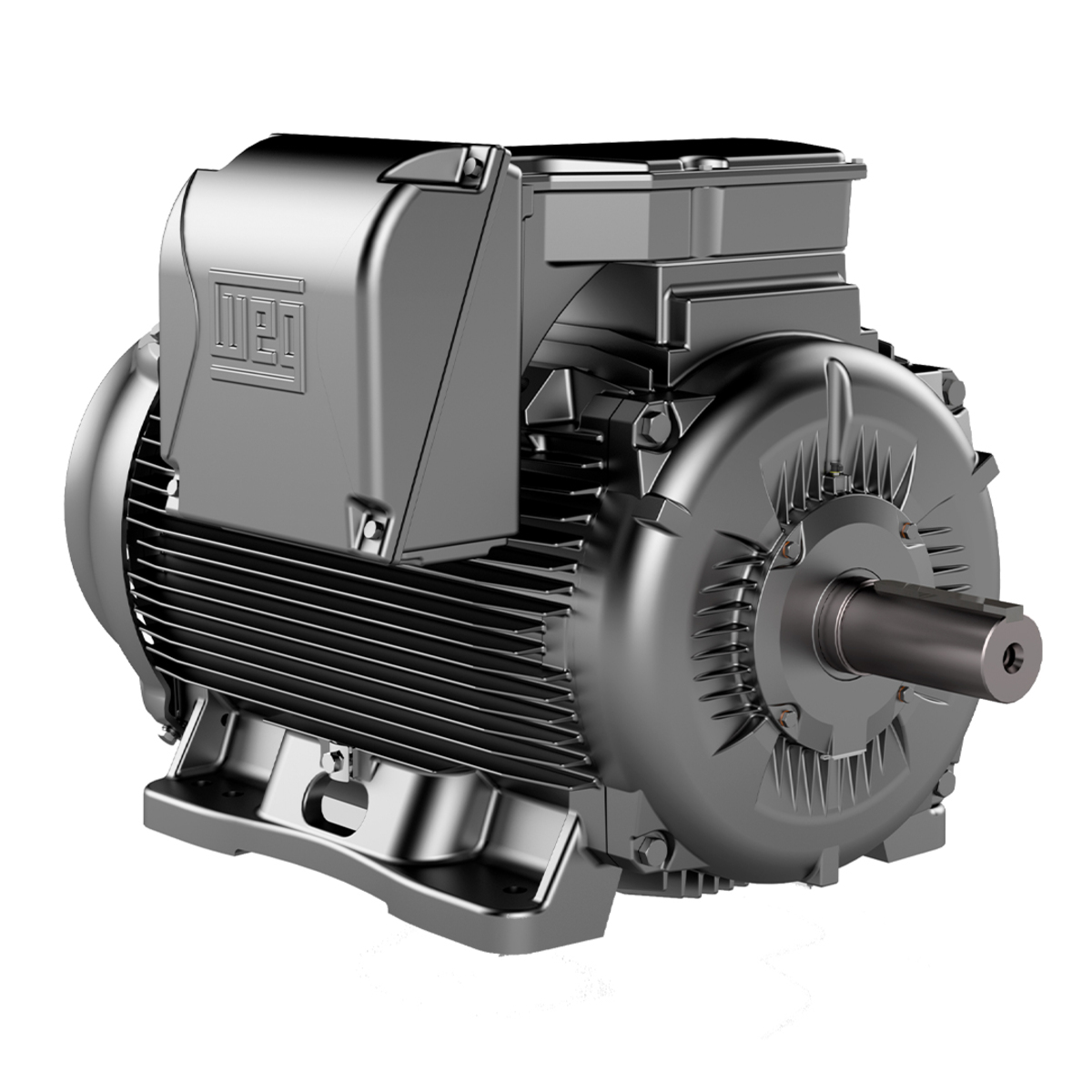

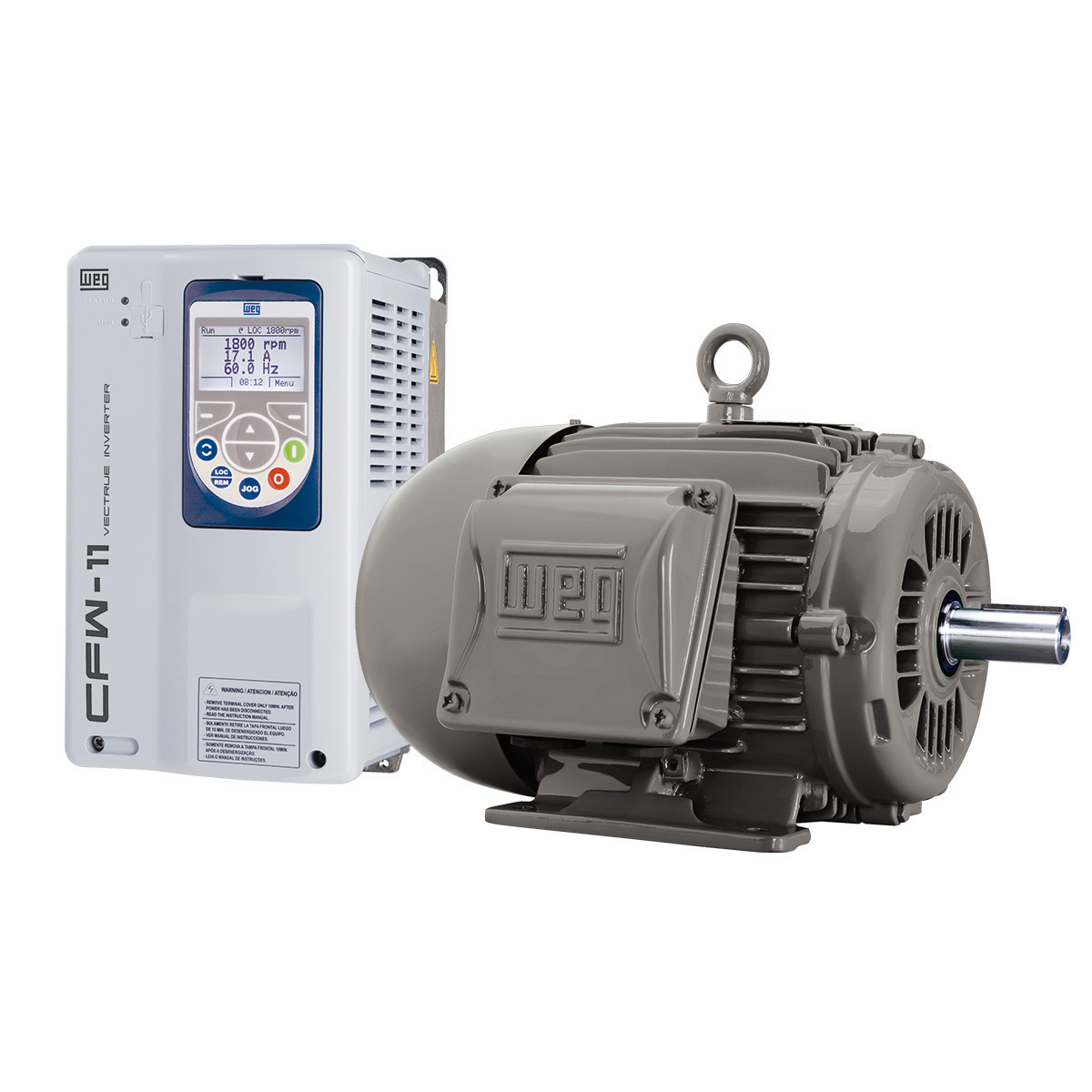

No todo motor justifica IE4 o IE5. La regla práctica: por debajo de unas 2,000 h/año, IE3 suele ser suficiente; por encima de 4,000 h/año con tarifa industrial, el salto a IE4 (W22 IE4) o IE5 (W23 Sync+, W22 Magnet) se paga en periodos cortos, considerando que el W23 Sync+ IE5 reduce pérdidas 40% frente a IE3 y ahorra hasta 30% de energía frente a un motor de inducción equivalente. Recuerde que IE5 e IE6 exigen variador —no arrancan a línea— y ese costo debe entrar en el análisis.

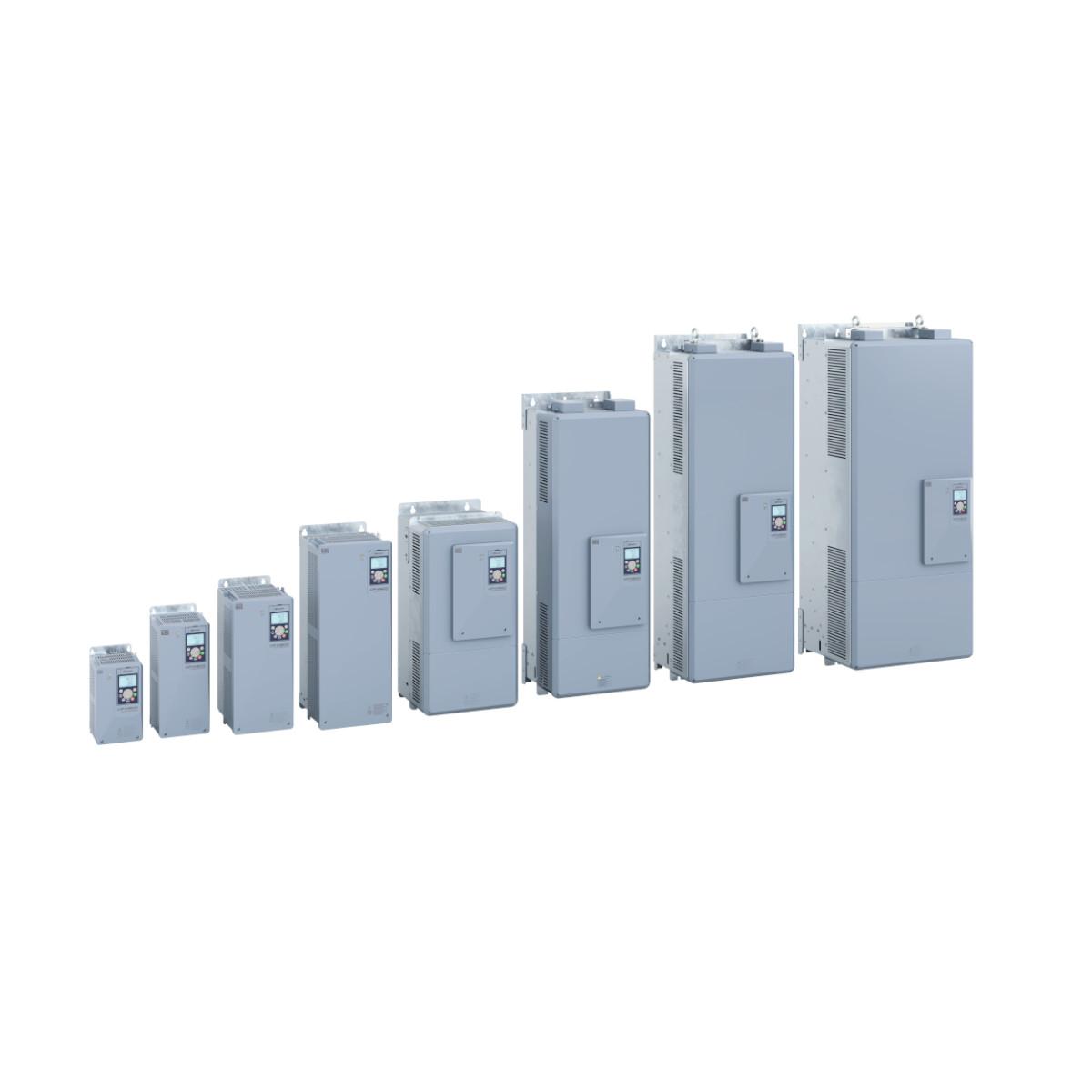

Cargas de par variable o cuadrático como bombas centrífugas y ventiladores permiten dimensionar el variador en Normal Duty y usar control V/f cuadrática, lo que abarata el equipo. Cargas de par constante —bandas, extrusoras, compresores de desplazamiento positivo, mezcladores— exigen Heavy Duty y control vectorial. En el CFW900 esto se traduce en 1.1 × Inom por 1 minuto en ND contra 1.5 × Inom por 1 minuto en HD; elegir mal la corriente de referencia es el error de dimensionamiento más frecuente.

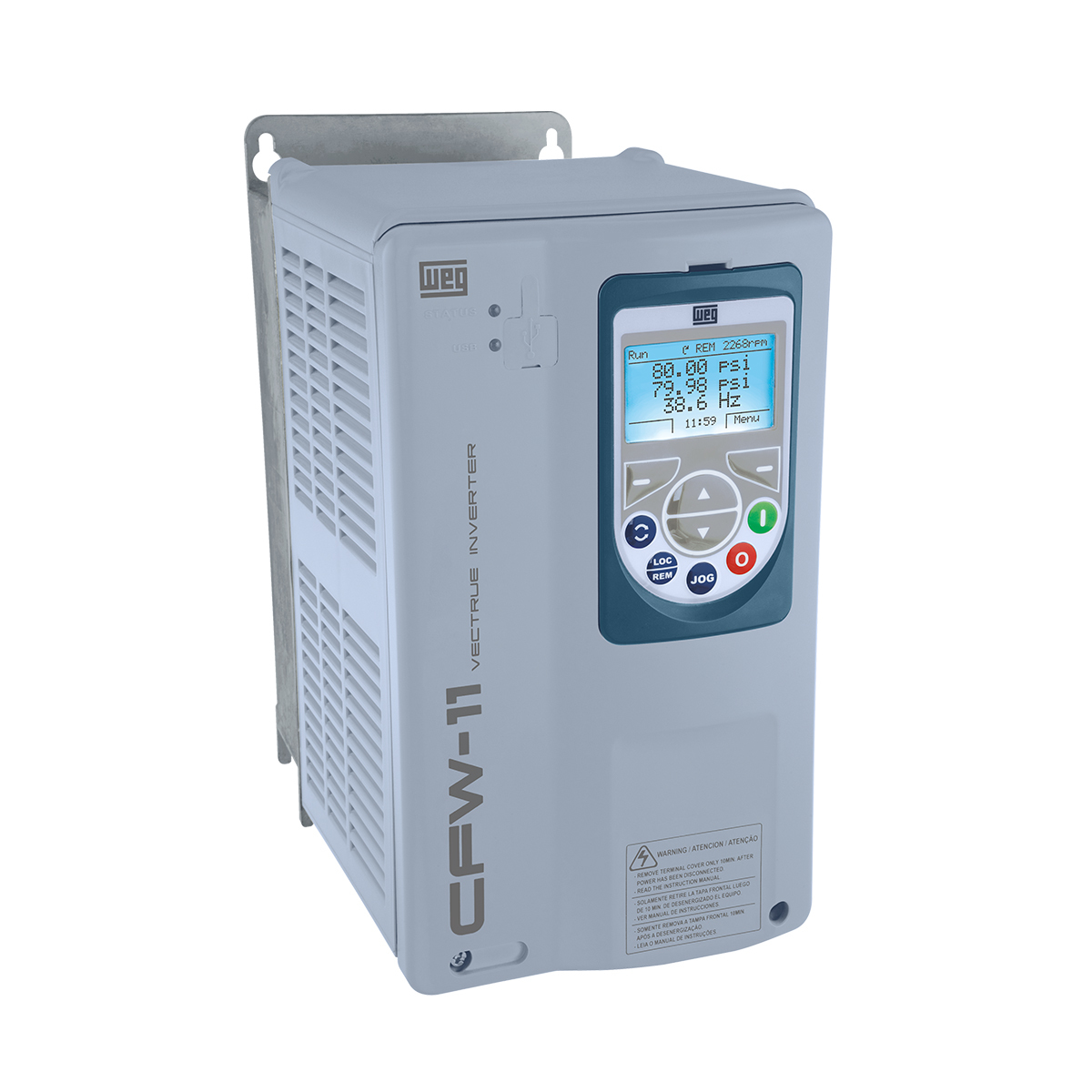

Defina la regulación requerida antes de elegir el modo de control: V/f entrega 1% con rango 1:20, VVW 1% con rango 1:30, vectorial sensorless 0.5% con rango 1:100 y vectorial con encoder ±0.01% con rango 1:100. Si necesita par pleno a bajísima velocidad o posicionamiento, va con encoder y drive de la clase CFW11 o CFW900, no con un mini drive.

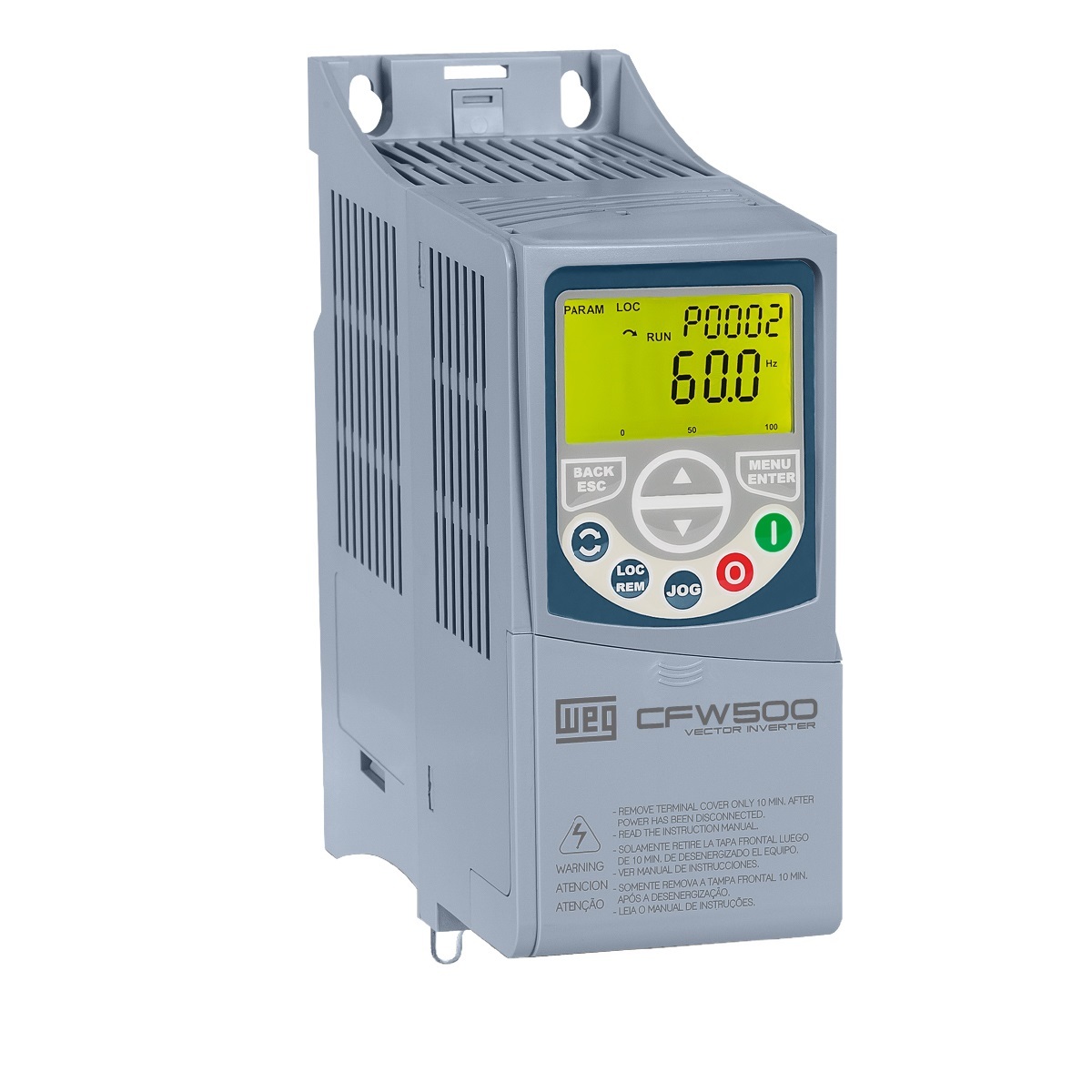

Verifique grado IP del motor —IP55 estándar, IPW55, IP56, IP65 e IP66 opcionales— y del variador: IP20 estándar, NEMA1, o IP66/NEMA 4X de fábrica en CFW500 mecánicas A a C, ideal para montaje en campo sin tablero. En atmósferas corrosivas —costa, cloro, papeleras, tratamiento de agua— especifique el recubrimiento clase 3C3 en lugar del 3C2 estándar. Y aplique derateo: los variadores pierden 1% de corriente por cada 100 m sobre 1,000 msnm, crítico en el Bajío, Ciudad de México, Toluca o Zacatecas, y 2%/°C sobre la temperatura límite del gabinete.

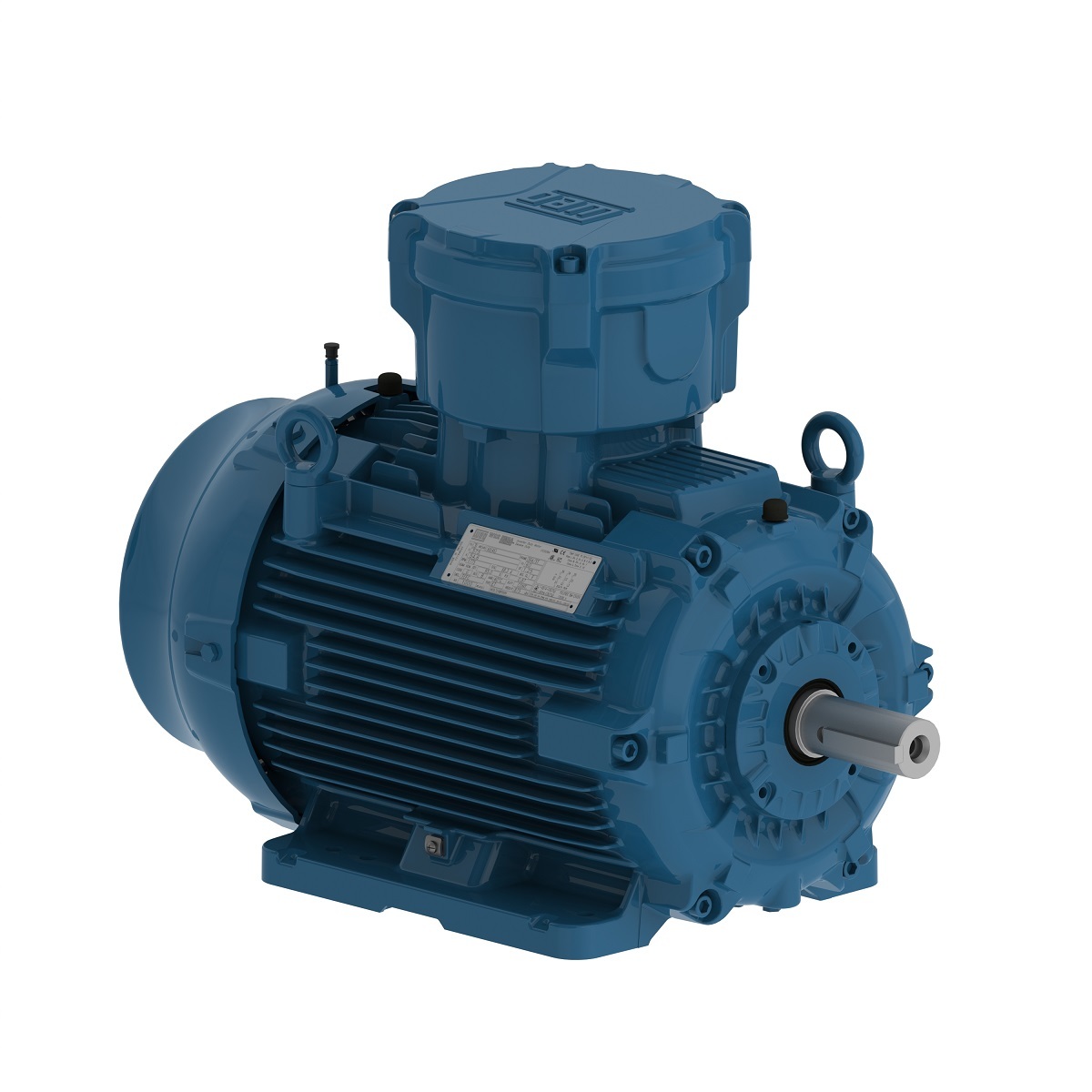

Determine primero zona o división —Zona 1/2 y 21/22 en IEC/ATEX; División 1/2 en NEMA—, luego grupo de gas o polvo, y después clase de temperatura. De ahí se deriva el modo de protección: W22Xd para Ex db, W22Xe para seguridad aumentada, W22Xtb para Zona 21 con IP66, o W22XnCD para Zona 2 y 22. Exija la certificación que aplique al proyecto y verifique que la eficiencia solicitada exista en esa protección: IE4 está disponible en W22Xd a 400/690 V.

Si el motor va con variador, confirme sistema de aislamiento reforzado —WISE® en la línea WEG— y cumplimiento de NEMA MG1 Parte 31. Considere la longitud del cable motor: a mayor longitud, mayores picos de tensión por reflexión de onda, y valore filtro dV/dt o reactor de salida. Y desde frame 364T en bombeo, especifique aterrizamiento del eje tipo AEGIS® para evitar picado por descarga eléctrica en los rodamientos, que es la falla silenciosa más común en bombas con VFD.

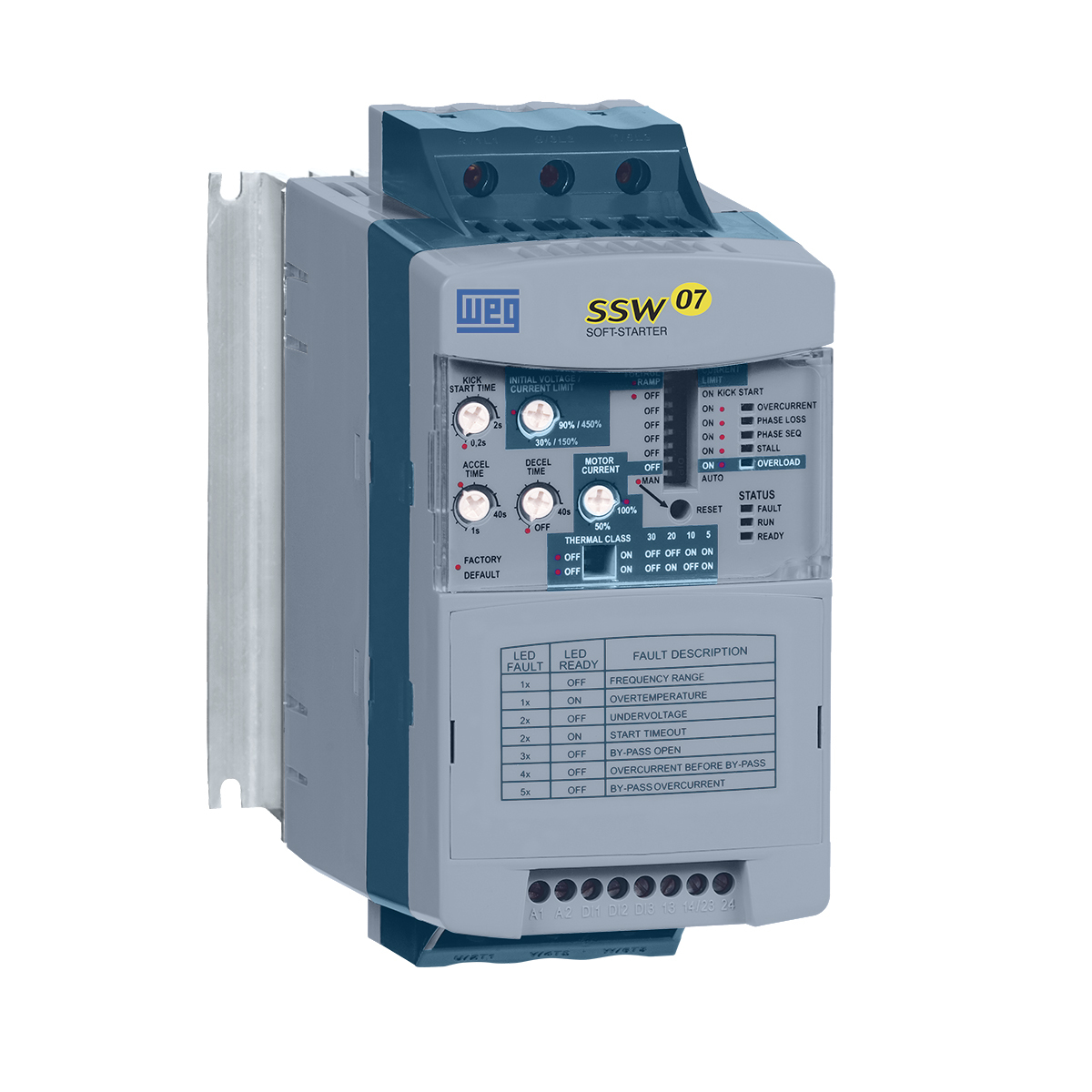

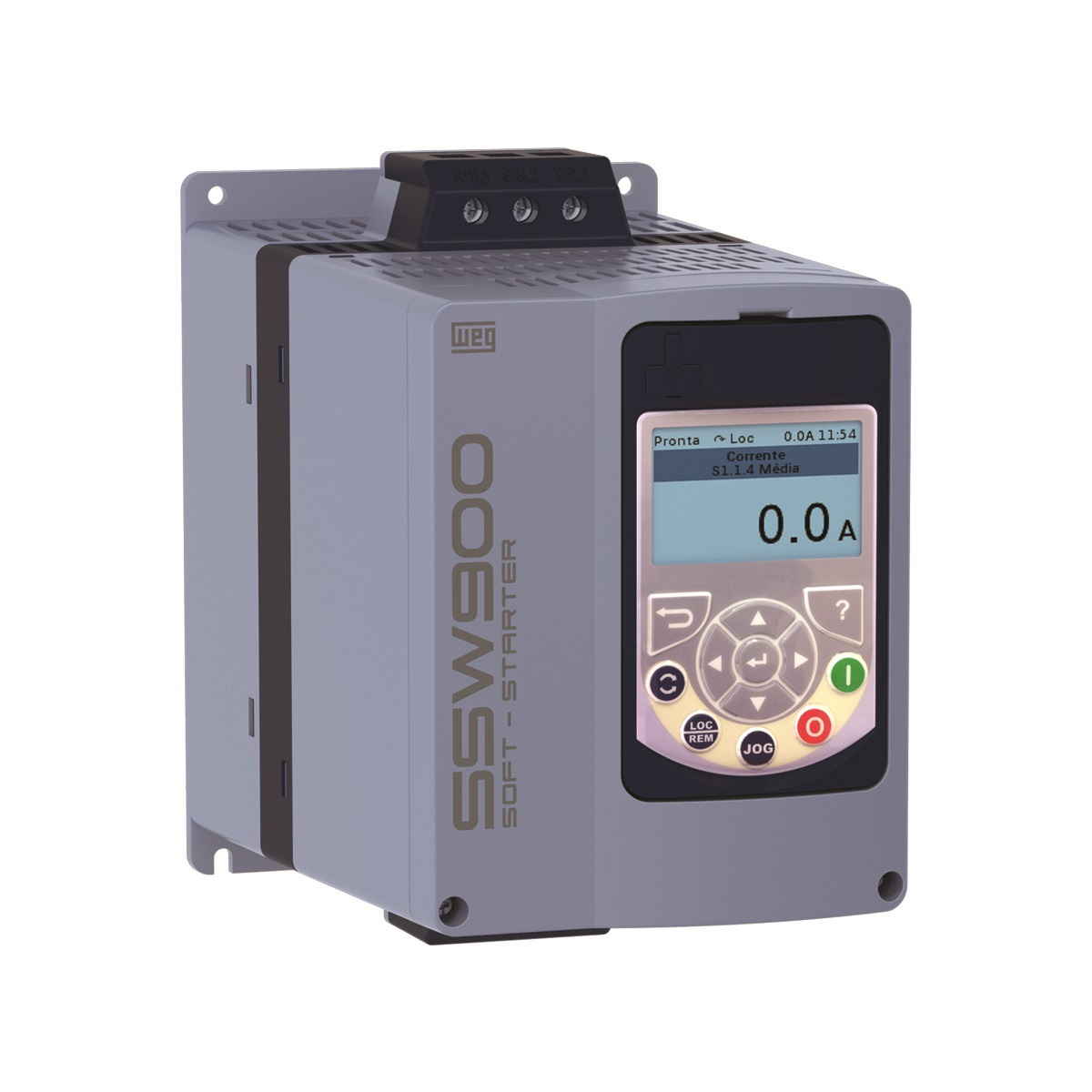

Si solo necesita limitar la corriente de arranque y el par de impacto, y no requiere velocidad variable, el arrancador suave es la opción correcta y más económica: SSW05 hasta 85 A, SSW07 de 17 a 412 A y SSW900 de 10 a 1,400 A. En bombeo, el control de bombas del SSW900 resuelve el golpe de ariete que un arranque estrella-triángulo no atiende. Si necesita regular caudal, presión o producción, va con variador y el ahorro energético entra a la ecuación.

Alinee el protocolo con la arquitectura de control existente antes de cotizar: los CFW500 y CFW11 cubren Modbus-RTU/TCP, Profibus-DP, DeviceNet, CANopen, EtherNet/IP, PROFINET IO, EtherCAT y BACnet; el CFW900 trae Ethernet dual port y MQTT nativos para telemetría IIoT. En seguridad, defina el nivel exigido por el análisis de riesgo de la máquina: el CFW500 con módulo SFY2 alcanza STO y SS1 con SIL 3 / PLe, mientras que el CFW11 se declara conforme a EN ISO 13849-1 SIL 2. Especificar de más encarece; especificar de menos no aprueba la certificación de la máquina.
