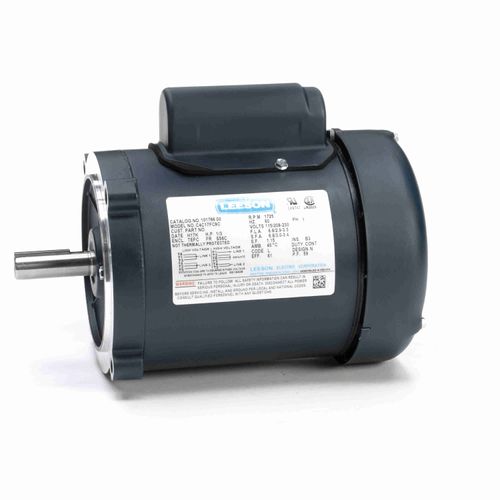

El diseño NEMA define la curva par-velocidad y es lo primero que hay que resolver, antes que la eficiencia o la marca. Diseño B es el estándar de propósito general: par de arranque normal, corriente de arranque normal, deslizamiento bajo (típicamente menos de 5%) — bombas centrífugas, ventiladores, compresores con descarga.

Diseño C entrega par de arranque alto con corriente normal: bandas cargadas, trituradoras, sinfines, compresores de pistón que arrancan contra presión; Marathon lo ofrece explícitamente en la línea Blue Chip XRI Quarry Duty, descrita como “high-torque NEMA Design C for crusher duty”.

Diseño D tiene par de arranque muy alto y deslizamiento alto (5-13%): prensas, cizallas, malacates, cargas con volante de inercia.

Diseño A es par de arranque normal con corriente de arranque alta y se usa cuando la aplicación exige par máximo elevado; conviene notar que la hoja técnica de Marathon Black Max declara “Optimized for operation with IGBT inverter (NEMA Design A)” — es decir, en motores inverter duty la clasificación A no implica el mismo compromiso de arranque directo porque el variador limita la corriente.

Regla de campo: si el cliente reporta que “el motor se calienta al arrancar” o que “el térmico bota en el arranque”, casi siempre es un problema de diseño NEMA equivocado, no de capacidad.

El factor de servicio es el multiplicador de potencia que el motor tolera en régimen continuo bajo condiciones nominales. 1.15 es el valor estándar en propósito general de ambas marcas: Globetrotter declara “1.15 service factor on sinewave” y Wattsaver de LEESON también.

El punto crítico es que el factor de servicio cae a 1.0 cuando el motor se alimenta desde variador. Las hojas oficiales lo dicen sin rodeos: Black Max, Blue Max y microMAX declaran factor de servicio 1.0 con inverter; los motores TEAO de torre de enfriamiento declaran “1.15 S.F. w/Sine Wave, 1.0 S.F. w/Inverter”.

La razón es física: los armónicos del PWM generan pérdidas adicionales y calor que consumen el margen térmico. Consecuencia comercial: nunca dimensionar un motor con variador contando con el 15% extra. Si el equipo demanda 11.5 HP, se cotiza un 15 HP, no un 10 HP “que aguanta con SF 1.15”.

Además, algunos motores de servicio severo se ofrecen con SF 1.0 o 1.15 según capacidad (XRI-SD), así que hay que verificarlo en la placa, no asumirlo.

NEMA MG 1 Parte 31 es el estándar que cubre “definite purpose polyphase squirrel cage induction motors rated 5000 horsepower or less at 7200 volts or less, intended for use with adjustable voltage and adjustable frequency controls”. Es decir: es la sección específica para motores alimentados por variador.

El sistema MAX GUARD® de Marathon declara textualmente que “Surpasses the requirements of NEMA MG1, Part 30 and 31” y que permite “unlimited lead length between the motor and drive” — este último punto es el que resuelve el problema de reflexión de onda en cables largos, donde los picos de tensión en las terminales del motor pueden llegar al doble del bus de CD y perforar el aislamiento.

Cómo decidir en la práctica: si el motor va a operar con variador en par variable con rango 10:1 o menor (bombas y ventiladores centrífugos), un motor inverter-rated como Globetrotter (declarado “inverter duty 10:1”) es suficiente.

Si va a operar en par constante, a baja velocidad prolongada, o con rango mayor a 20:1, hay que ir a un motor inverter/vector duty dedicado: microMAX (1000:1 TENV / 20:1 TEFC), Black Max (1000:1) o Blue Max 2000 (2000:1).

El error clásico es poner un motor estándar TEFC a girar a 10 Hz durante horas: el ventilador propio deja de enfriar y el motor se quema aunque la carga sea baja. Por eso las líneas de alto rango son TENV (sin ventilador, no pierde enfriamiento) o TEBC (blower independiente que enfría a cualquier velocidad).

Las clases relevantes son B (130 °C), F (155 °C) y H (180 °C) de temperatura total permisible. La práctica de las dos marcas es especificar Clase F con elevación Clase B: Globetrotter declara “Class F, Class B rise insulation” y Wattsaver de LEESON lo mismo.

Esto significa que el material aguanta 155 °C pero el motor está diseñado para calentar sólo hasta el nivel B — dejando 25 °C de margen térmico que se traduce directamente en vida del aislamiento (regla práctica: cada 10 °C de sobretemperatura reduce a la mitad la vida del aislamiento).

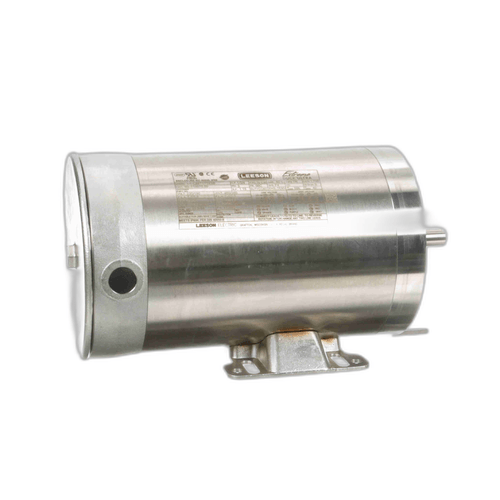

Las líneas más exigentes suben a Clase H: microMAX declara “Class H insulation with CR200 corona resistant magnet wire” y Extreme Duck Ultra declara Clase H; la línea XRI de Marathon declara MAX GUARD® con protección Clase H.

El alambre magneto anticorona (CR200) es un requisito específico de alimentación por inverter: la corona es la descarga parcial que erosiona el barniz cuando llegan picos rápidos de dV/dt.

Regla de especificación: en México, con ambientes de 40 °C o más en planta y altitudes de operación relevantes, especificar mínimo Clase F con elevación B; si hay variador, exigir aislamiento reforzado tipo MAX GUARD® o IRIS®.

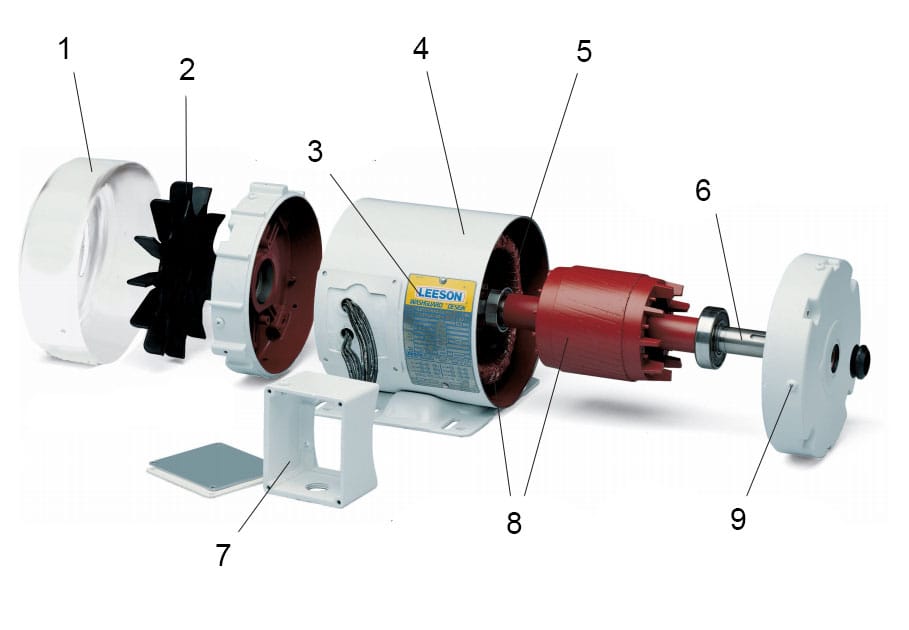

El cerramiento es la decisión que más falla en campo y la más barata de corregir en la cotización. ODP (Open Drip Proof) es para interiores limpios y secos: es el más barato y el más eficiente térmicamente, pero muere en polvo o humedad. TEFC (Totally Enclosed Fan Cooled) es el estándar industrial: cerrado con ventilador externo propio; su límite es que a baja velocidad deja de enfriar.

TENV (Totally Enclosed Non-Ventilated) no tiene ventilador: se usa en inverter duty de alto rango porque el enfriamiento no depende de las RPM — Black Max y microMAX en su versión de 1000:1 son TENV.

TEAO (Totally Enclosed Air Over) se enfría con el aire que mueve el equipo accionado: es el cerramiento correcto para torre de enfriamiento y para ventiladores donde el motor va dentro de la corriente. TEBC (Totally Enclosed Blower Cooled) lleva blower independiente: es la solución para par constante a baja velocidad en potencias grandes (disponible en Blue Max 2000).

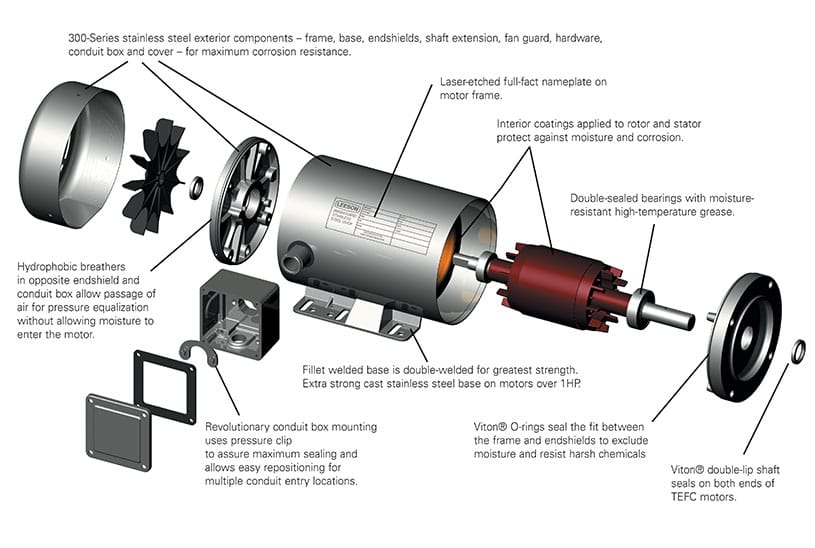

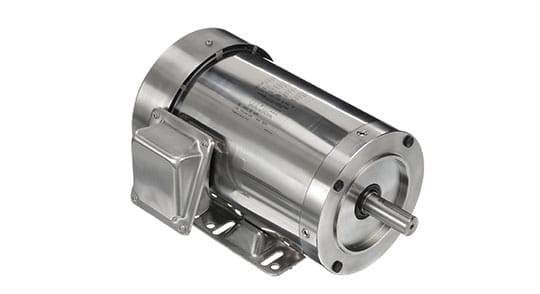

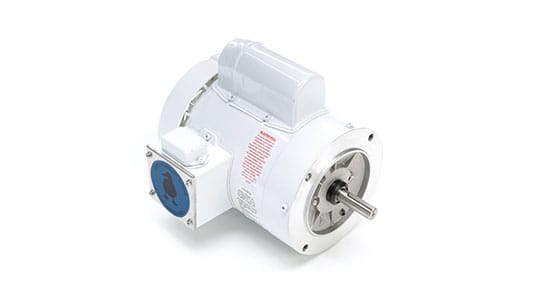

En grados IP, los datos oficiales son claros: Globetrotter da IP43 en acero rolado e IP55 en hierro fundido; XRI severe duty da IP55/IP56; los motores TEAO de torre dan IP56; XRI-SD hazardous da IP54; Extreme Duck Ultra da IP69 / IP69K. Regla mexicana: en zona costera (Veracruz, Tampico, Manzanillo, Península) y en plantas de alimentos con lavado, no cotizar por debajo de IP55 en hierro fundido con recubrimiento epóxico; en zona de lavado a presión directa, IP69K y acero inoxidable.

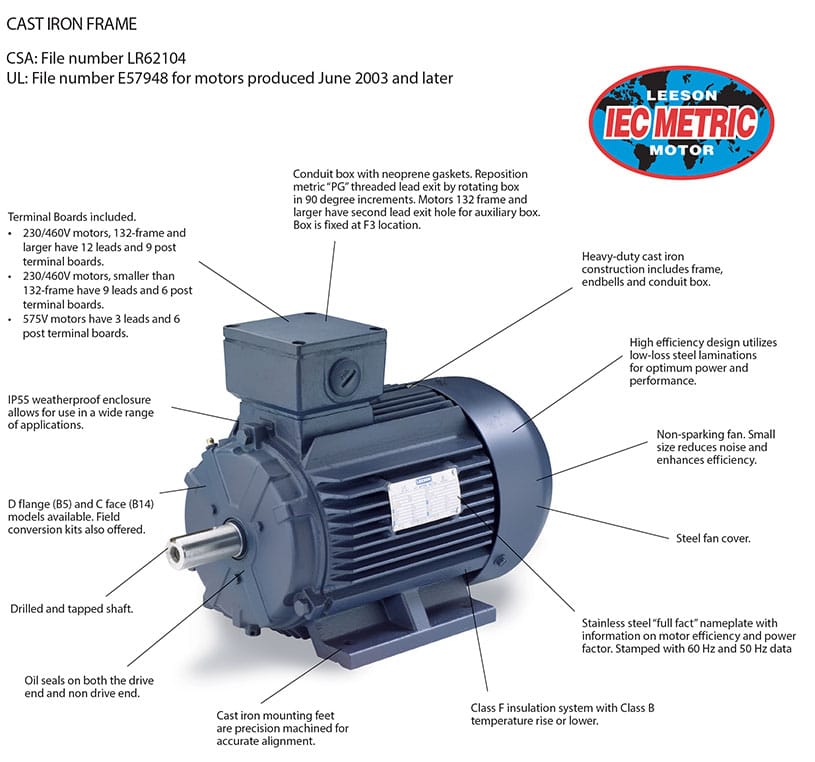

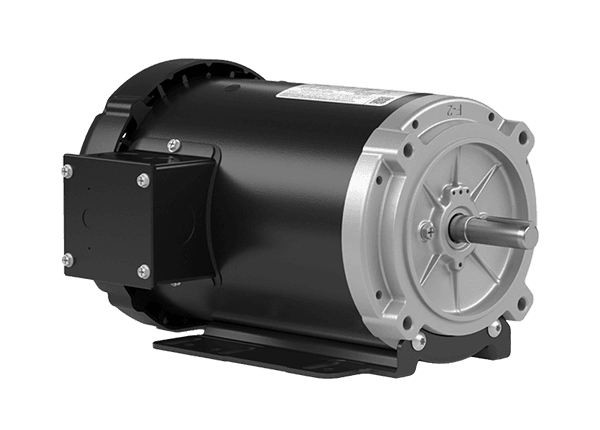

El montaje define si el motor entra o no sin obra mecánica. C-face (letra C en la designación de carcasa, p. ej. 56C, 145TC, 184TC) es brida con barrenos roscados y centro piloto: permite acoplar directo reductores, bombas y equipos sin bancada ni alineación. Es el montaje de los reductores IRONMAN® y de los paquetes Gear+Motor™. D-flange es brida con barrenos pasados, para cargas mayores.

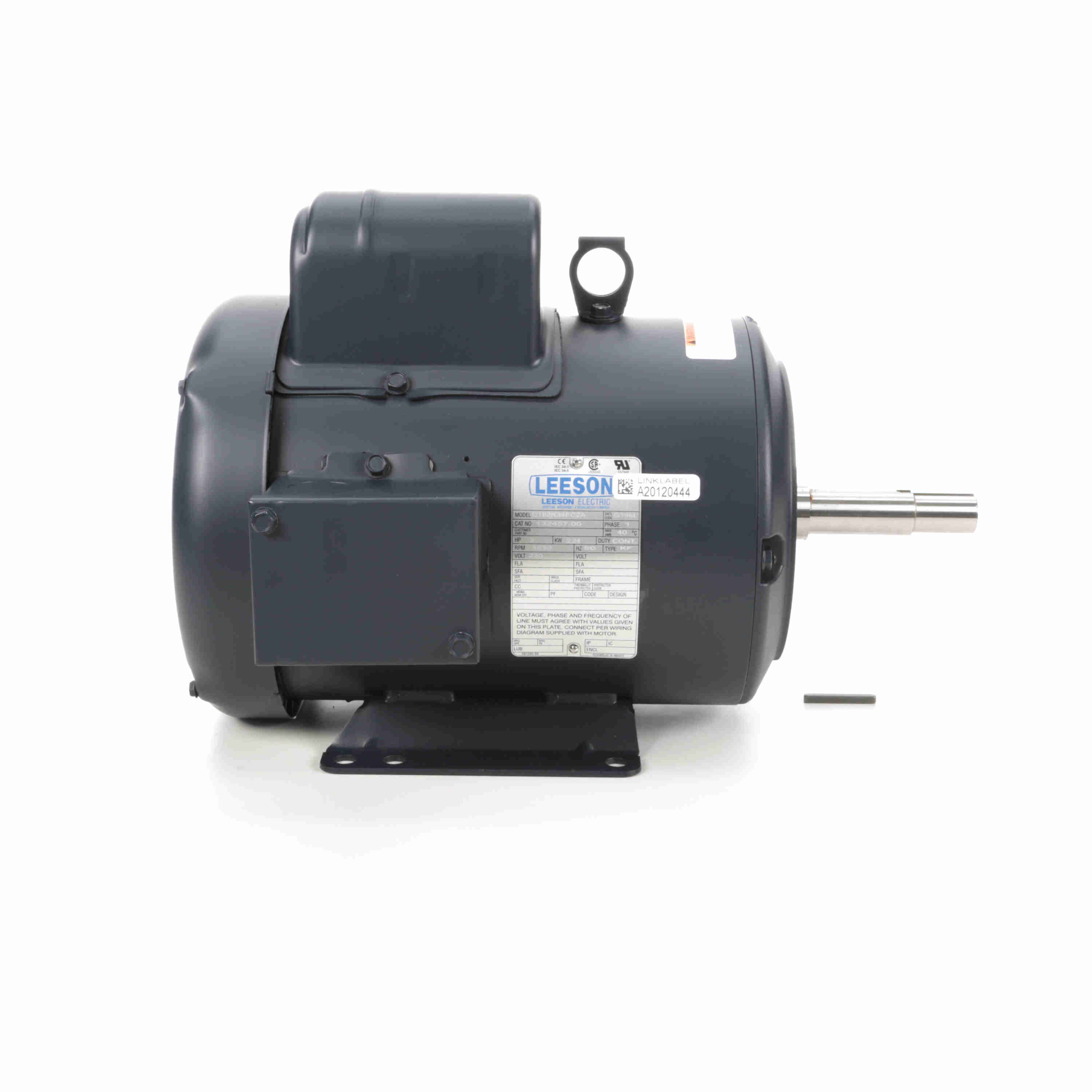

JM y JP son designaciones específicas para bombas centrífugas de acople cerrado, con flecha extendida y sello mecánico integrado en el conjunto: JM lleva sello mecánico y JP lleva empaque/estopero — no son intercambiables. 56J es la carcasa característica de bomba jet, con flecha roscada para impulsor directo.

Marathon ofrece la familia Globetrotter CCP y ODP CCP precisamente para close-coupled pump. Las opciones de montaje en Marathon XRI son C-face, brida D y pie. Un detalle que ahorra pedidos especiales: capacidad F1/F2 (Globetrotter y motores de torre LEESON) permite reubicar la caja de conexiones a cualquiera de los dos lados en campo.

Regla: pedir siempre al cliente la designación completa de carcasa con letra (no “56”, sino “56C”, “56H”, “56HC”, “56J”), porque la letra es la que define el montaje y el precio.

En México el marco obligatorio es la NOM-016-ENER-2016, publicada en el DOF el 15 de noviembre de 2016, cuyo objetivo textual es “establecer los valores de eficiencia nominal, el método de prueba para su evaluación, los criterios de aceptación y las especificaciones de información mínima a marcar en la placa de datos de los motores eléctricos de corriente alterna, trifásicos, de inducción, tipo jaula de ardilla, en potencia nominal de 0,746 kW hasta 373 kW”.

Su campo de aplicación textual cubre motores “en potencia nominal de 0,746 kW hasta 373 kW, con tensión eléctrica nominal de hasta 600 V, abiertos o cerrados, de una sola frecuencia de rotación, de posición de montaje horizontal o vertical, enfriados por aire y régimen continuo” — es decir, 1 a 500 HP, 2/4/6/8 polos, 60 Hz. Valores de referencia de la Tabla 1 para 4 polos a plena carga: 0,746 kW → 85,5%, 7,460 kW → 91,7%, 74,60 kW → 95,4%, 373 kW → 96,2%, iguales para abierto y cerrado.

Implicación práctica: el motor monofásico y el motor de CD no entran en el campo de aplicación de esta NOM, y el motor por encima de 500 HP tampoco.

Del lado del producto, las líneas que se cotizan para cumplimiento son Marathon Globetrotter (NEMA Premium®), Marathon XRI (supera NEMA Premium® y cumple EISA 2007), LEESON Wattsaver® y LEESON Ultimate E (NEMA Premium™), y los motores de torre LEESON declarados NEMA Premium.

Advertencia comercial: NEMA Premium y NOM-016 no son idénticos punto por punto; hay que validar el valor de eficiencia nominal de la placa contra la tabla de la NOM para la potencia, polos y cerramiento específicos, y conservar el certificado para la verificación.

Cuando un motor se alimenta desde un variador PWM, la conmutación rápida induce una tensión de modo común que se acopla capacitivamente al rotor. Esa tensión se descarga a tierra a través de la película de grasa del rodamiento, produciendo microcráteres, luego estriado (fluting) y finalmente falla catastrófica del rodamiento — típicamente en semanas o meses, no en años.

Las dos marcas atacan el problema con soluciones documentadas.

Marathon: tecnología BCP™ (Bearing Current Protection), disponible en capacidades seleccionadas de Blue Max 2000, ofrecida en la línea XRI severe duty y incluida en la oferta de los motores TEAO de torre de enfriamiento; adicionalmente ofrece aisladores de rodamiento Inpro/Seal® VBX® en el lado de acople y anillos de aterrizamiento de flecha como opción documentada en XRI.

LEESON: los motores de torre de enfriamiento del Boletín 1302 incluyen de fábrica “Inpro Seals” y shaft grounding ring. Criterio de especificación: (a) todo motor que vaya a operar permanentemente con variador debe llevar aterrizamiento de flecha o rodamiento aislado; (b) en motores de carcasa 254T en adelante, la práctica recomendada es anillo de aterrizamiento en el lado de acople + rodamiento aislado en el lado opuesto, porque sólo aterrizar un extremo puede desviar la corriente al otro; (c) el cable del variador al motor debe ser apantallado con tierra simétrica y la pantalla aterrizada en ambos extremos — sin esto, el anillo de aterrizamiento resuelve la mitad del problema; (d) verificar que la torre de enfriamiento, el ventilador o la bomba no tenga rodamientos de proceso en serie eléctrica con el motor.

Argumento de venta: el sobreprecio del aterrizamiento de flecha es una fracción del costo de un paro no programado más el rebobinado; en torre de enfriamiento y bombeo con variador es prácticamente obligatorio.
