Cómo reducir picos de arranque en motores

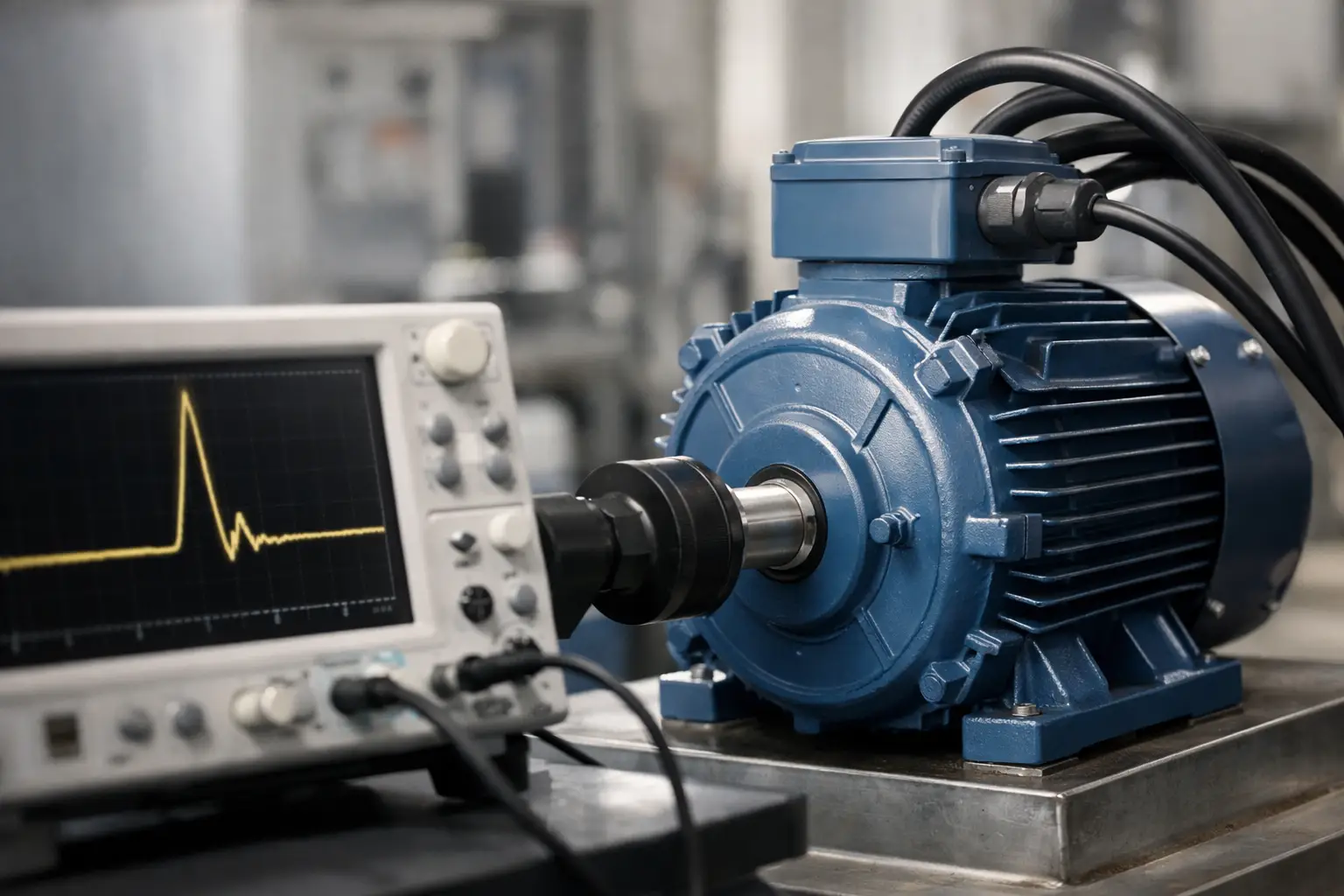

Un motor de inducción arrancado directamente puede demandar entre seis y ocho veces su corriente nominal durante los primeros instantes. En una línea de producción, una estación de bombeo o una instalación HVAC-R, ese fenómeno puede provocar caídas de tensión, disparos intempestivos, esfuerzos mecánicos y una capacidad contratada mal aprovechada. Saber cómo reducir picos de arranque en motores exige evaluar la carga, la red eléctrica, el proceso y el método de control como un conjunto, no seleccionar un equipo únicamente por la potencia indicada en la placa.

En SEIVARSA distribuimos motores eléctricos con existencia y soporte en México, con ingeniería de aplicación incluida.

Por qué el arranque directo genera problemas

El arranque directo a línea conecta el motor a la tensión de alimentación nominal de forma inmediata. Es un método sencillo y válido en aplicaciones concretas, especialmente cuando la red tiene suficiente capacidad y la carga admite el golpe de par. Sin embargo, la corriente de rotor bloqueado es elevada porque, al inicio, el rotor está parado y el motor aún no ha desarrollado fuerza contraelectromotriz suficiente para limitar la corriente absorbida.

El problema no es solo eléctrico. En bombas puede producirse golpe de ariete; en transportadores, tirones sobre correas, acoplamientos y reductores; en ventiladores, aceleraciones bruscas; y en compresores, una exigencia de par que debe analizarse con especial cuidado. Si varios motores arrancan de forma simultánea, la caída de tensión puede afectar a PLC, instrumentación, contactores y otros equipos sensibles conectados al mismo cuadro.

La corriente de arranque admisible depende de la potencia de cortocircuito disponible, la longitud y sección de los cables, el transformador, la impedancia de la red y la simultaneidad de las cargas. Por eso no hay un porcentaje de reducción aplicable por igual a todas las instalaciones.

Cómo reducir picos de arranque en motores según la aplicación

La elección técnica se concentra normalmente en tres alternativas: arranque directo, arrancador suave y variador de frecuencia. Los sistemas estrella-triángulo, autotransformador o resistencias estatóricas siguen presentes en algunas plantas, pero su comportamiento y flexibilidad son más limitados para proyectos nuevos o modernizaciones con requisitos de control.

Arrancador suave: limitar corriente y suavizar la aceleración

Un arrancador suave controla la tensión aplicada al motor mediante tiristores durante la fase de aceleración. Al establecer una rampa de tensión y, cuando corresponde, un límite de corriente, reduce el impacto de la conexión directa y permite una aceleración progresiva. Una vez alcanzada la velocidad nominal, muchos equipos emplean un contactor de bypass para disminuir las pérdidas térmicas de los semiconductores.

Es una solución adecuada cuando el motor debe trabajar habitualmente a velocidad fija y el objetivo principal es reducir el esfuerzo de arranque y parada. Resulta habitual en bombas centrífugas, ventiladores, cintas transportadoras, mezcladores y determinadas máquinas con inercias moderadas.

Su principal condición es que reducir tensión también reduce el par disponible. El par del motor disminuye aproximadamente con el cuadrado de la tensión aplicada, de modo que una rampa demasiado conservadora puede alargar el arranque o impedir que una carga de alto par venza su inercia. En una bomba con carga variable el comportamiento puede ser favorable; en una trituradora, extrusora o transportador cargado, debe verificarse el par resistente durante toda la aceleración.

La configuración no debe limitarse al tiempo de rampa. Es necesario definir corriente inicial, límite de corriente, protección térmica electrónica, clase de disparo, número de arranques por hora y modo de parada. Para bombas, una parada suave bien ajustada puede ayudar a disminuir transitorios hidráulicos, aunque no sustituye el análisis de la red de tuberías y válvulas.

Variador de frecuencia: controlar corriente, par y velocidad

El variador de frecuencia regula tensión y frecuencia para controlar la velocidad del motor. Durante el arranque, puede mantener la corriente dentro de un valor programado y desarrollar el par requerido mediante estrategias de control escalar o vectorial. Frente al arrancador suave, no se limita a gestionar el transitorio: permite adaptar la velocidad al proceso durante la operación normal.

En ventilación, bombeo, climatización y refrigeración, esta capacidad puede aportar además una reducción relevante del consumo cuando el caudal se controla por velocidad en lugar de por estrangulamiento o compuertas. En aplicaciones de par constante, como transportadores, bobinadoras, elevación o procesos de mezcla, la selección debe considerar la sobrecarga necesaria, el ciclo de trabajo y el comportamiento dinámico requerido.

Familias como Danfoss VLT FC 102 para HVAC, FC 202 para agua y aguas residuales, FC 302 para aplicaciones industriales, VACON NXP, WEG CFW500 o CFW11 y Control Techniques Unidrive cubren necesidades distintas de potencia, control y comunicaciones. La referencia concreta no debe elegirse solo por los kilovatios. La corriente nominal del motor, la capacidad de sobrecarga del variador, el tipo de control, la alimentación disponible y las condiciones de instalación determinan el dimensionamiento real.

Un variador también introduce consideraciones que deben tratarse desde el diseño: armónicos en la entrada, compatibilidad electromagnética, longitud del cable motor, tensión reflejada en bornes, corrientes por rodamientos y puesta a tierra. En motores existentes, especialmente con cables largos o aislamiento no preparado para inverter duty, puede ser necesario incorporar reactancias, filtros dV/dt o filtros sinusoidales. Estas medidas no son accesorios opcionales por defecto: responden a la arquitectura eléctrica y al riesgo de cada instalación.

Arranque directo: cuándo sigue siendo razonable

No todos los motores requieren electrónica de potencia. El arranque directo puede ser la opción adecuada para motores pequeños, redes rígidas y cargas cuyo impacto mecánico esté controlado. También es frecuente cuando el proceso no exige regulación de velocidad y la potencia de cortocircuito disponible tolera el transitorio sin afectar a otros consumidores.

La decisión debe basarse en una comprobación de caída de tensión y capacidad de la red. Sustituir sistemáticamente cada arranque directo por un variador añade coste, requisitos de filtrado y tareas de parametrización que quizá no generan valor operativo. La ingeniería correcta consiste en aplicar el nivel de control necesario, no el más complejo.

Dimensionamiento: el motor no es el único dato

Una causa habitual de picos persistentes es seleccionar el equipo según la potencia nominal sin revisar la aplicación. Dos motores de 30 kW pueden requerir soluciones muy diferentes si uno mueve un ventilador y otro acelera una cinta cargada con alta inercia.

Antes de definir el método de arranque conviene documentar la corriente nominal y el factor de servicio del motor, la curva par-velocidad de la carga, el tiempo máximo de aceleración admisible, la inercia total, los arranques por hora y la temperatura ambiente del cuadro. También deben revisarse la tensión y frecuencia de la alimentación, el régimen de neutro, la capacidad del transformador y la coexistencia con otras cargas sensibles.

En motores de alta eficiencia o en aplicaciones críticas, la placa y la ficha técnica pueden presentar particularidades relevantes para el ajuste de protecciones y el control vectorial. Si el motor opera en zona clasificada o en ambiente corrosivo, húmedo o con altas temperaturas, entran en juego la certificación aplicable, el grado de protección y el método de refrigeración. Un motor IEC-Ex o ATEX, por ejemplo, requiere validar explícitamente la compatibilidad entre motor, variador, cableado y condiciones de operación.

Protecciones y coordinación: evitar que el remedio cree otro problema

Limitar el pico de corriente no elimina la necesidad de una protección correctamente coordinada. El interruptor, fusible o guardamotor debe soportar los transitorios previstos sin disparar indebidamente, mientras que el relé térmico o la protección electrónica debe actuar ante sobrecarga, rotor bloqueado, pérdida de fase o desequilibrio, según la arquitectura seleccionada.

Con arrancadores suaves y variadores, la protección aguas arriba se selecciona de acuerdo con las recomendaciones del fabricante del equipo, el nivel de cortocircuito disponible y el tipo de coordinación requerido. El cableado de potencia, el conductor de protección y la puesta a tierra forman parte de esta validación. Una mala conexión puede generar disparos por defecto a tierra, interferencias en señales analógicas o errores de comunicación que se atribuyen erróneamente al variador.

También conviene separar los circuitos de potencia y control, utilizar apantallamiento cuando la aplicación lo requiera y realizar la terminación del cable conforme a las instrucciones del fabricante. En instalaciones con PLC, redes industriales y sensores de baja señal, el diseño de compatibilidad electromagnética tiene una influencia directa sobre la disponibilidad del proceso.

Puesta en servicio: ajustar con datos, no con suposiciones

Un equipo bien elegido puede comportarse mal si se parametriza con valores genéricos. Durante la puesta en servicio deben introducirse los datos reales de placa, identificar el sentido de giro, comprobar la corriente durante la aceleración y verificar que el tiempo de rampa corresponde al par disponible. En un variador, la autotunización y el ajuste de límites de par o corriente deben realizarse según la criticidad y el tipo de control de la máquina.

Es recomendable registrar tensión de red, corriente por fase, tiempo de arranque, alarmas y temperatura del motor en condiciones representativas de carga. Estos datos permiten distinguir entre un ajuste inadecuado, una carga mecánica anómala, una caída de tensión de red o un problema de mantenimiento, como rodamientos deteriorados, alineación deficiente o una válvula parcialmente cerrada.

SEIVARSA aborda este tipo de selección desde la compatibilidad entre motor, control, protecciones y proceso, incluyendo revisión de aplicación, recomendaciones de cableado y soporte de puesta en marcha cuando el proyecto lo requiere.

La mejor reducción de picos no se obtiene fijando el límite de corriente más bajo posible, sino consiguiendo que el motor acelere con el par necesario, sin perturbar la red ni castigar la mecánica. Ese equilibrio empieza con mediciones fiables y termina con una solución dimensionada para la carga real.
