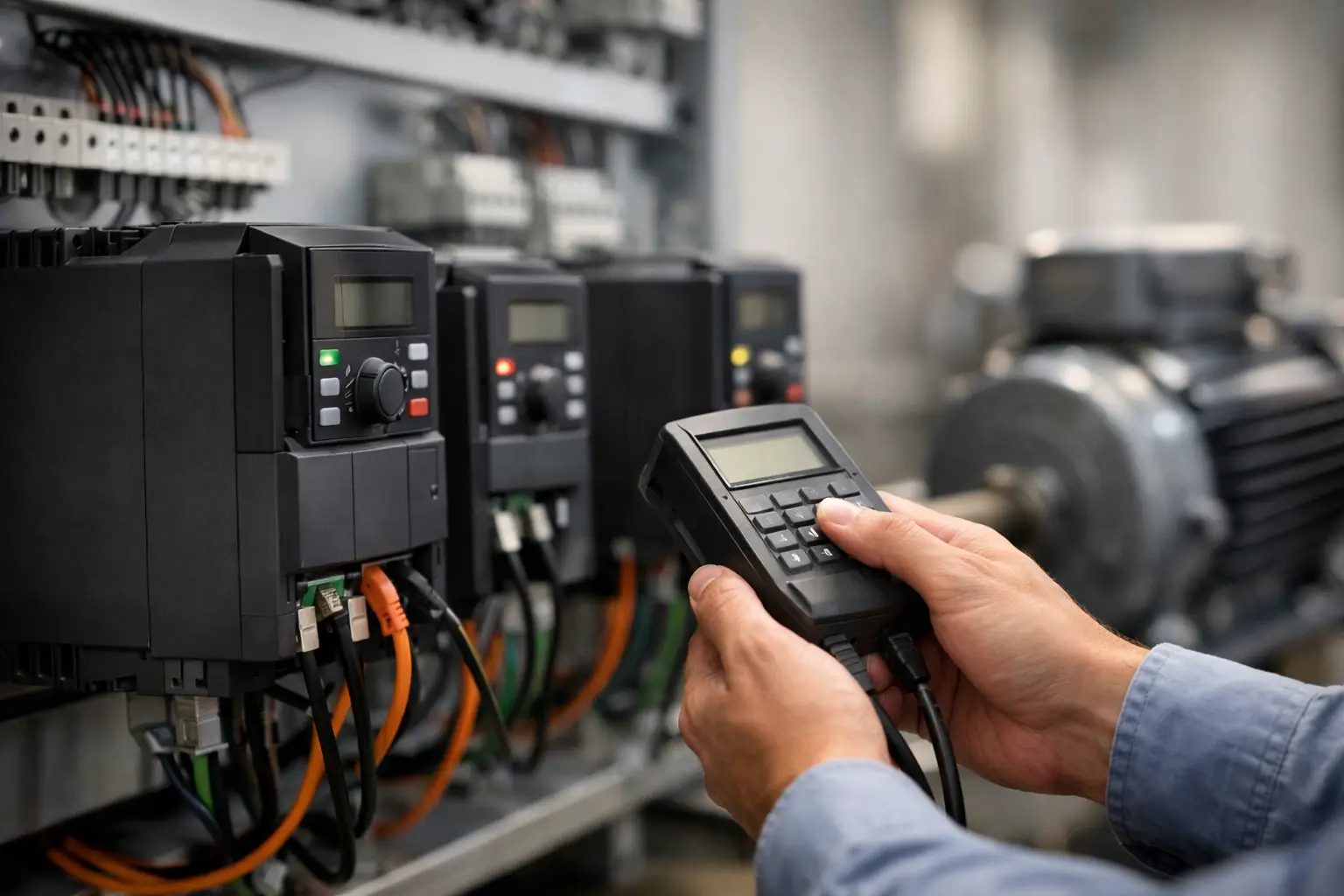

Guía de parametrización de variadores
Un variador mal parametrizado suele delatarse rápido: sobrecorrientes en el arranque, motor inestable a baja velocidad, disparos por protección o un proceso que simplemente no responde como debería. Esta guía de parametrización de variadores está planteada para evitar ese escenario y ordenar el trabajo desde la lógica de aplicación, no desde el menú del equipo.
Parametrizar bien no consiste en cargar valores “parecidos” al motor y probar suerte. Consiste en traducir una aplicación real – bomba, ventilador, banda, compresor, tornillo, mezclador o sistema HVAC – a un conjunto coherente de límites, rampas, referencias, protecciones y funciones de control. Ahí es donde se definen la estabilidad del proceso, la vida útil del motor y la continuidad operativa del sistema.
Qué debe resolverse antes de entrar a la guía de parametrización de variadores
Antes de tocar un solo parámetro, conviene validar cuatro frentes. El primero es la carga: no se parametriza igual una aplicación de torque variable que una de torque constante. El segundo es el motor: placa, aislamiento, corriente nominal, frecuencia base, velocidad y servicio. El tercero es la red: tensión real, capacidad de cortocircuito, calidad de alimentación y necesidad de reactancias o filtrado. El cuarto es la arquitectura de control: señales analógicas, buses de comunicación, PLC, selectores locales y lógica de seguridad.
Cuando esta etapa se omite, aparecen ajustes contradictorios. Por ejemplo, se eleva el tiempo de rampa para “proteger” el sistema, pero el proceso exige respuesta rápida; o se activa un modo sensorless vectorial sin contar con datos correctos del motor, lo que termina degradando el control en lugar de mejorarlo.
El punto crítico: identificar el tipo de carga
En bombeo centrífugo y ventilación, el par suele crecer con la velocidad y la prioridad está en eficiencia, estabilidad y protección hidráulica o aerodinámica. En transportadores, extrusores, elevación o mezclado, la exigencia de torque a baja velocidad puede ser mucho mayor y el método de control cambia por completo.
Ese matiz define si conviene un control V/Hz, vectorial sin encoder o un esquema más preciso con realimentación. Series como Danfoss FC 102 en HVAC, FC 202 para industria, VACON NXP en aplicaciones exigentes, WEG CFW500 o CFW11 y familias de Control Techniques como Commander o Unidrive responden bien, pero cada una debe configurarse en función de la carga real y no solo por potencia nominal.
Parámetros base del motor: el error más caro suele ser el más simple
La base de cualquier parametrización correcta son los datos de placa del motor. Tensión nominal, corriente nominal, frecuencia, velocidad, potencia y cos phi, si el modelo lo solicita. Parece elemental, pero es frecuente encontrar equipos configurados con una corriente nominal aproximada o con una frecuencia base incorrecta, especialmente cuando el motor fue sustituido durante mantenimiento.
Ese error altera la protección térmica electrónica, los cálculos internos del control vectorial y el comportamiento del autotune. Si además se trabaja con motores inverter duty, motores de alto rendimiento o aplicaciones especiales como duty severo, refrigeración o ambientes clasificados, el ajuste debe revisarse con más cuidado.
Autotune: cuándo sí y cuándo no
El autotune ayuda a identificar parámetros eléctricos del motor y mejora la precisión del control, sobre todo en vectorial. Sin embargo, no siempre conviene ejecutarlo en las mismas condiciones. En una máquina acoplada a una carga sensible, puede ser preferible un autotune estático. En otras aplicaciones, el dinámico aporta mejor resultado, siempre que el sistema permita esa maniobra sin riesgo mecánico ni operativo.
Si el cableado es largo, la puesta a tierra es deficiente o existe incompatibilidad entre variador y motor, el autotune puede entregar resultados poco fiables. En ese caso, el problema no está en el software sino en la integración eléctrica del sistema.
Guía de parametrización de variadores por bloques funcionales
La forma más segura de trabajar es dividir la configuración en bloques. No por menús del fabricante, sino por función operativa.
1. Modo de control
Aquí se define el principio de funcionamiento. En aplicaciones sencillas de ventilación o bombeo, un V/Hz bien ajustado puede ser suficiente y estable. En procesos con requerimiento de torque, regulación más fina o mejor respuesta transitoria, el vectorial sin sensor suele ser la opción razonable. Si se exige precisión elevada a muy baja velocidad, sincronización o control estricto de par, puede ser necesario un esquema con realimentación.
Elegir un modo más sofisticado no siempre mejora el resultado. También exige mejor calidad de datos, mejor instalación y una puesta en marcha más cuidadosa.
2. Límites de velocidad y frecuencia
La frecuencia mínima y máxima no deben definirse por costumbre. En una bomba, bajar demasiado la velocidad puede sacar al equipo de su zona estable; en ventilación, puede comprometer caudal mínimo; en transportadores, puede afectar lubricación o capacidad de producción. Del mismo modo, elevar la frecuencia máxima por encima de la velocidad base del motor solo tiene sentido si la aplicación y la carga lo permiten.
Aquí también se fijan velocidades preseleccionadas, saltos de frecuencia para evitar resonancias mecánicas y referencias mínimas de seguridad del proceso.
3. Rampas de aceleración y desaceleración
Las rampas controlan más que el confort de arranque. Definen el esfuerzo mecánico, el pico de corriente, la estabilidad del proceso y la probabilidad de disparos por sobretensión en frenado. Una rampa demasiado corta puede castigar transmisión, acoplamientos y red eléctrica. Una demasiado larga puede hacer inviable la secuencia del proceso.
En cargas de alta inercia conviene revisar si se requiere resistencia de frenado, unidad regenerativa o una estrategia de desaceleración más conservadora. No todos los variadores ni todas las aplicaciones admiten la misma agresividad de paro.
4. Protecciones del motor y del variador
Este bloque suele tratarse como trámite y no debería. Deben ajustarse la protección térmica electrónica del motor, límites de corriente, detección de pérdida de fase, subtensión, sobretensión, sobrecarga y criterios de rearme. En ciertas instalaciones también interesa el comportamiento ante falta de comunicación, pérdida de referencia o entrada de fallo externo.
El punto fino está en evitar dos extremos: protecciones tan laxas que dejan pasar condiciones dañinas, o tan cerradas que provocan paros injustificados. En producción continua, esa diferencia pesa mucho.
5. Referencias y señales de mando
Conviene dejar completamente definido quién manda la velocidad y quién manda el arranque. Potenciómetro local, AI 4-20 mA, 0-10 V, teclado, terminales digitales, bus de campo o PLC. Muchos problemas de puesta en marcha no vienen del control de potencia, sino de referencias mal escaladas, señales invertidas o lógica de terminales mal asignada.
Cuando hay integración con PLC, HMI o BMS en HVAC, es recomendable validar escalamiento, prioridad de mando y acción ante pérdida de comunicación antes de liberar el sistema a operación.
Ajustes por aplicación: donde el variador deja de ser genérico
En bombeo, lo relevante no es solo que el motor gire. Hay que considerar protección contra marcha en seco, control PID para presión, detección de tubería rota, sleep mode y secuencias de alternancia si existen varios equipos. En ventilación y HVAC, interesa la estabilidad del lazo, el comportamiento a caudales bajos y la relación entre ahorro energético y ventilación mínima requerida.
En bandas transportadoras, mezclado o extrusión, la conversación cambia hacia torque de arranque, compensación de deslizamiento, control a baja velocidad y respuesta a cambios de carga. En refrigeración industrial, la parametrización debe alinearse con la lógica del sistema completo, no solo con el motor aislado.
Por eso la parametrización no debería copiarse de una instalación a otra sin revisar contexto. Dos motores de la misma potencia pueden requerir ajustes distintos si cambia la inercia, el proceso, la red o el sistema de control.
Errores frecuentes en campo
El más común es cargar parámetros de placa incompletos y compensar después con rampas o límites mal planteados. Otro error típico es ignorar la longitud de cable hacia motor, que puede obligar a revisar filtros dV/dt, reactancias o frecuencia de conmutación. También se ve con frecuencia una mala coordinación entre variador, protecciones aguas arriba y protección del motor.
En entornos industriales con interferencia electromagnética, la tierra, el apantallamiento y la separación de cableado de potencia y control no son detalles. Un variador correctamente parametrizado puede comportarse mal si la instalación física contradice las recomendaciones de compatibilidad electromagnética.
Documentar la parametrización ahorra más de lo que parece
Una buena práctica es dejar registro de versión de parámetros, modo de control, valores base del motor, lógica de terminales y cambios realizados durante puesta en marcha. Esto simplifica mantenimiento, reposición de equipo y análisis de fallos posteriores.
En plantas con estandarización por familias – por ejemplo FC 302 o FC 202 en ciertas áreas, VACON NXP en cargas severas, CFW11 o CFW500 en líneas auxiliares, o plataformas de Control Techniques en maquinaria – la documentación también ayuda a mantener criterios homogéneos entre sitios y turnos de mantenimiento.
Cuando la aplicación es crítica, merece la pena validar selección, compatibilidad VFD-motor-protección, cableado, puesta a tierra, armónicos y lógica de control como un conjunto. Ahí es donde un soporte de ingeniería como el de SEIVARSA aporta valor operativo real, porque reduce iteraciones de campo y acorta el tiempo entre instalación y estabilidad del proceso.
La mejor parametrización no es la que activa más funciones, sino la que hace que el equipo responda exactamente como la aplicación necesita, con márgenes razonables de protección, mantenimiento y continuidad operativa.
