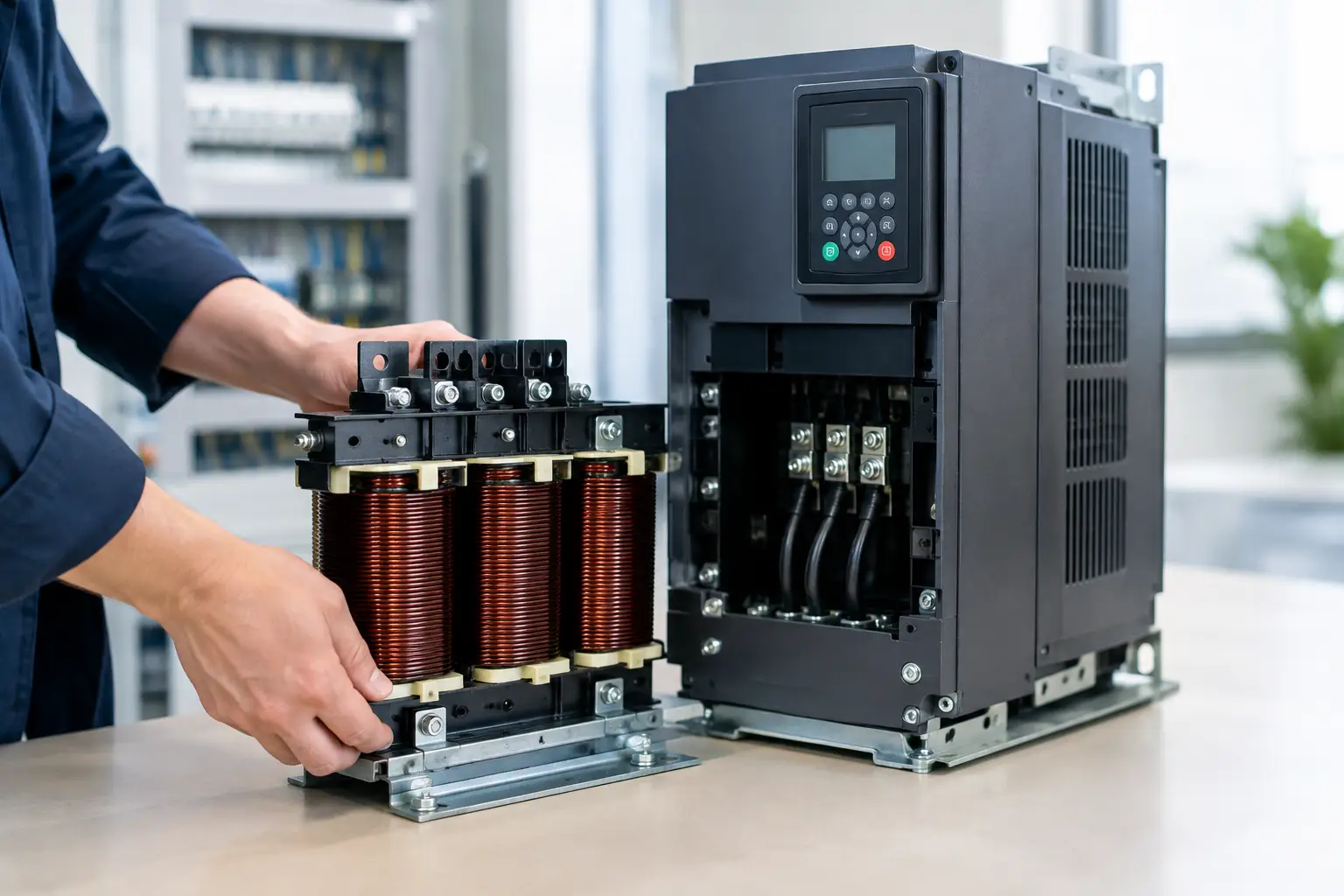

Cuándo instalar reactor de línea en un VFD

Un variador de frecuencia correctamente seleccionado puede presentar fallas de disparo, alarmas de sobretensión o daños prematuros si la calidad de la alimentación no se evalúa desde el diseño. Entender cuándo instalar reactor de línea permite proteger el bus de CD del VFD, limitar corrientes de entrada y mejorar la interacción del equipo con la red eléctrica existente.

En SEIVARSA distribuimos Control Techniques con existencia y soporte en México, con ingeniería de aplicación incluida.

El reactor de línea no debe considerarse un accesorio genérico para cualquier instalación. Es una impedancia inductiva diseñada para colocarse normalmente en la entrada del variador, aunque existen reactores de salida para condiciones distintas. Su selección depende de la potencia del VFD, tensión, corriente nominal, impedancia disponible de la red, longitud de conductores y comportamiento de la carga.

Para plantas con variadores Danfoss VLT FC 302, FC 202 o FC 102, VACON NXP, WEG CFW500 o CFW11, y familias Control Techniques Commander o Unidrive, el criterio no es la marca aislada: es la arquitectura completa formada por alimentación, protección, cableado, VFD, motor y proceso.

Cuándo instalar reactor de línea en la entrada del VFD

La aplicación más habitual es instalar un reactor de línea de 3% o 5% de impedancia aguas arriba del variador. Este componente reduce la rapidez con la que sube la corriente durante la carga de los capacitores del bus de CD y atenúa el efecto de perturbaciones presentes en la alimentación.

Un escenario frecuente es una red de baja impedancia, por ejemplo, cuando el VFD está muy cerca de un transformador de capacidad elevada. En estas condiciones, la corriente de cortocircuito disponible puede ser alta y los picos de corriente hacia el rectificador del variador se vuelven más severos. El reactor añade una impedancia controlada que ayuda a moderar ese esfuerzo eléctrico.

También es recomendable evaluarlo cuando varios variadores arrancan o operan sobre el mismo alimentador. La conmutación de sus rectificadores puede incrementar la distorsión de corriente y generar interacciones que afectan a otros equipos sensibles. El reactor no elimina todos los armónicos ni sustituye un estudio de calidad de energía, pero reduce la corriente armónica de entrada frente a una alimentación directa sin impedancia adicional.

Otro caso es una instalación donde existen fluctuaciones de tensión, transitorios de conmutación, bancos de capacitores, cargas de soldadura, prensas, hornos u otras cargas eléctricamente demandantes. El reactor ofrece cierto desacoplamiento entre la red y el rectificador del VFD. Su función no es corregir una red deficiente por sí solo, pero sí puede disminuir la exposición del variador a cambios rápidos de corriente y tensión.

Señales operativas que justifican una revisión

Las alarmas recurrentes de sobretensión, subtensión, sobrecorriente o falla de bus de CD merecen una revisión de ingeniería antes de reemplazar el variador. El origen puede estar en parámetros de aceleración, carga regenerativa, conexiones flojas, conductor subdimensionado o calidad de alimentación. El reactor de línea es pertinente únicamente si el diagnóstico confirma que la red contribuye al problema.

La presencia de fusibles o interruptores que operan sin una causa mecánica evidente, calentamiento anormal en el rectificador, disparos simultáneos de varios VFD o mediciones elevadas de distorsión armónica de corriente son otros indicadores. Conviene registrar tensión entre fases, corriente por fase, eventos de falla y condiciones de operación del proceso. Con esos datos se evita especificar un reactor por aproximación.

En proyectos de modernización, un variador nuevo suele conectarse a una infraestructura eléctrica diseñada para arranque directo o arrancadores suaves. La incorporación de electrónica de potencia modifica el perfil de corriente del sistema. Si el transformador, generador, alimentador o tablero atiende múltiples cargas no lineales, revisar la necesidad de reactancia de línea forma parte de la integración responsable.

Alimentación desde generador

Los generadores son especialmente sensibles a cargas no lineales y a variaciones abruptas de demanda. Cuando un VFD opera desde un generador, el reactor de línea puede ayudar a reducir la agresividad de la corriente de entrada y favorecer una operación más estable. Sin embargo, la decisión requiere validar la capacidad del generador, su regulación de tensión, la potencia total conectada y la secuencia de arranque de las cargas.

En aplicaciones de bombeo, HVAC y refrigeración, donde los variadores pueden modular durante largos periodos, esta revisión evita atribuir al VFD problemas que realmente provienen de una fuente insuficiente o de una estrategia de operación inadecuada.

Bancos de capacitores y corrección de factor de potencia

Un reactor de línea no es un filtro de armónicos especializado ni una protección para bancos de capacitores mal integrados. Si existe corrección de factor de potencia en la misma red, debe verificarse la ubicación de los capacitores, la presencia de reactancias de rechazo y el riesgo de resonancia. Los capacitores no deben instalarse en la salida del variador ni conmutarse de forma que interfieran con su operación.

Cuando la distorsión armónica, la resonancia o el cumplimiento de límites de calidad de energía son factores críticos, puede requerirse una solución diferente: reactores de mayor impedancia, filtros pasivos, filtros activos o un variador con opciones específicas de mitigación armónica. La selección depende de mediciones y del nivel de desempeño requerido por la instalación.

Reactor de entrada, reactor de salida y filtro dV/dt

Confundir estos componentes es una causa común de especificación incorrecta. El reactor de línea de entrada se instala entre la alimentación y el VFD. Su objetivo principal es limitar picos de corriente, aportar impedancia y reducir parte de la distorsión armónica de entrada.

El reactor de salida se instala entre el VFD y el motor. Puede utilizarse para limitar cambios de corriente y ayudar en ciertas configuraciones de cableado, pero no resuelve los mismos fenómenos de la entrada. Para motores alimentados por cables largos, especialmente motores existentes no diseñados para servicio con inversor, puede ser más apropiado un filtro dV/dt o un filtro sinusoidal.

La selección del lado correcto depende del síntoma. Si la preocupación es la corriente de carga del bus de CD, la red rígida o la interacción con el transformador, se analiza la entrada. Si el problema es el estrés de aislamiento del motor, reflexiones de onda o longitud de cable entre VFD y motor, se evalúa la salida.

Cómo dimensionar sin sobredimensionar

El reactor debe seleccionarse por corriente nominal continua compatible con el VFD y por tensión del sistema. La impedancia, habitualmente expresada como porcentaje, define el nivel de limitación y la caída de tensión asociada. Un valor mayor puede mejorar la atenuación de corriente, pero también introduce mayor caída de tensión y pérdidas térmicas.

Por esa razón, instalar un reactor de 5% donde basta uno de 3% no siempre aporta un beneficio proporcional. En sentido contrario, una reactancia demasiado baja puede ser insuficiente en una red extremadamente rígida. Deben revisarse la corriente de placa del variador, capacidad del transformador, tensión real de alimentación, nivel de cortocircuito disponible y ciclos de carga.

La coordinación con interruptor, fusibles, contactores, cableado y puesta a tierra también es indispensable. El reactor no compensa una protección mal ajustada, un conductor sin capacidad de corriente o una tierra deficiente. En gabinetes, además, se debe considerar disipación térmica, separación física, ventilación y torque de terminales conforme a la documentación del fabricante.

Criterios por aplicación industrial

En sistemas HVAC con FC 102 o variadores equivalentes, la decisión suele estar vinculada a la capacidad del transformador del edificio, la concentración de cargas no lineales y la continuidad operativa de ventiladores, bombas y manejadoras. En bombeo industrial, importa además el perfil hidráulico, ya que alarmas de sobretensión durante desaceleración pueden indicar energía regenerativa y requerir una estrategia distinta al reactor de entrada.

En refrigeración, compresores, condensadores y evaporadores con control de velocidad exigen revisar la compatibilidad entre motor, variador y red. Las cargas de torque variable normalmente reducen demanda a bajas velocidades, pero eso no elimina los efectos de una alimentación de baja impedancia o de un generador limitado.

En maquinaria de torque constante, transportadores, extrusores, mezcladores, elevación o procesos con cambios bruscos de carga, se debe separar el análisis de la dinámica mecánica del análisis de calidad eléctrica. Un reactor de línea protege la interfaz de entrada; no sustituye el ajuste correcto de rampas, límites de torque, frenado o resistencia de frenado.

Validación antes de comprar

La información mínima para una recomendación técnica incluye modelo y corriente del VFD, tensión y frecuencia de red, potencia y tipo de transformador, distancia al tablero, cantidad de variadores conectados, tipo de carga, historial de alarmas y condiciones ambientales. Si hay generador o banco de capacitores, deben incluirse desde el inicio.

SEIVARSA puede apoyar la validación de compatibilidad entre VFD, protección, reactor, motor y condiciones de instalación, considerando familias de variadores y componentes complementarios disponibles para proyectos industriales. Este enfoque reduce sustituciones innecesarias y facilita que el gabinete quede preparado para operación y mantenimiento.

El mejor momento para instalar un reactor de línea es durante la ingeniería del sistema, no después de una falla. Cuando ya existen disparos o comportamiento inestable, medir, revisar la causa y seleccionar la impedancia correcta sigue siendo más efectivo que agregar componentes sin diagnóstico.
