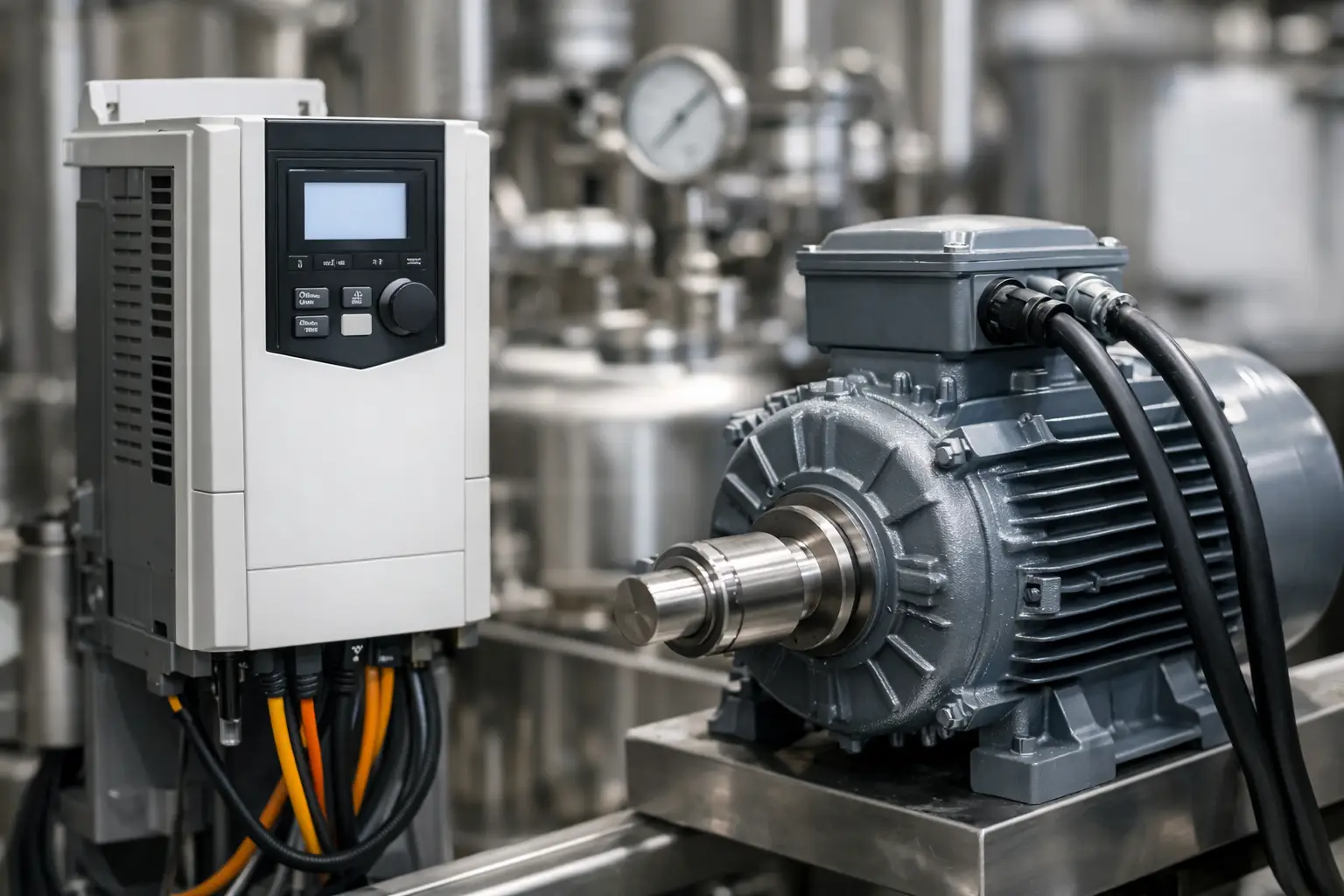

Ejemplo de integración VFD motor protección

Cuando un variador queda bien dimensionado pero la protección está mal coordinada, el problema no tarda en aparecer: disparos intempestivos, calentamiento en cableado, fallos por EMC o un motor que trabaja fuera de su zona segura. Por eso, un ejemplo de integración VFD motor protección no debe verse como un diagrama aislado, sino como una arquitectura completa donde variador, motor, protecciones y entorno eléctrico se validan como un solo sistema.

En planta, este punto suele pasarse por alto en proyectos con presión de tiempo. Se especifica el VFD por potencia, el motor por placa y la protección por corriente nominal. Sobre el papel parece suficiente. En operación real, no siempre lo es, porque entran en juego la longitud de cable, la frecuencia de conmutación, el tipo de carga, la temperatura ambiente, la calidad de red y el modo de paro requerido ante fallo.

Qué debe incluir un ejemplo de integración VFD motor protección

Un caso correcto parte de cuatro capas técnicas. La primera es la aplicación: no protege igual un ventilador HVAC que una bomba de proceso, un transportador de par constante o un compresor de refrigeración. La segunda es la selección del variador de frecuencia, donde importan la corriente continua de salida, capacidad de sobrecarga, método de control y compatibilidad con la red. La tercera es el motor, especialmente si es inverter duty o si trabajará con cable largo y ciclos exigentes. La cuarta es la protección eléctrica, tanto aguas arriba del VFD como en la salida y en el propio esquema de control.

En un proyecto serio, estas capas no se revisan por separado. Se coordinan. Un VFD Danfoss FC 102 para HVAC, un FC 302 para proceso, un VACON NXP para servicio pesado, un WEG CFW500 o un Control Techniques de la familia Unidrive no se integran exactamente igual si cambian la inercia de la carga, el régimen de arranque o el nivel de protección requerido en tablero.

Caso práctico: bomba centrífuga de 30 kW con variador

Tomemos una aplicación común en industria e infraestructura: una bomba centrífuga de 30 kW, 400 V, 50 Hz, con motor de inducción trifásico TEFC y operación variable según presión de línea. La carga es de par variable, lo que normalmente favorece el uso de un VFD por eficiencia energética y control fino de caudal.

El primer dato relevante no es solo la potencia, sino la corriente nominal real del motor según placa, el factor de servicio y la altitud o temperatura del sitio. Si el motor trabaja en ambiente caliente o dentro de sala técnica con ventilación limitada, la reserva térmica cambia. También cambia si el cable entre variador y motor supera ciertas longitudes, porque sube el riesgo de sobretensiones reflejadas en bornes del motor.

Para esta aplicación, el variador debe seleccionarse por corriente de salida continua y no únicamente por kW. Si la bomba puede operar en régimen continuo a plena carga y hay demanda de sobrecarga moderada, conviene validar la clase de servicio del VFD. En familias como Danfoss VLT, VACON o WEG, esa verificación evita un error frecuente: elegir un equipo correcto en potencia pero justo en corriente para las condiciones reales de campo.

Protección aguas arriba del VFD

En la entrada del variador, la protección principal suele resolverse con interruptor automático o fusibles adecuados al fabricante y a la corriente de línea del equipo. Aquí no conviene improvisar. El VFD tiene una etapa rectificadora y un banco de condensadores que modifican el comportamiento frente a picos, inrush y cortocircuito. Por eso, la protección aguas arriba debe seguir la corriente máxima recomendada, la capacidad de interrupción y el tipo de coordinación indicado en documentación técnica.

Si el tablero requiere maniobra de mantenimiento, se añade un seccionador con bloqueo. Si la instalación está en una red con nivel de cortocircuito elevado, la capacidad de corte del interruptor se vuelve crítica. En este punto, equipos de protección ABB o soluciones equivalentes bien coordinadas permiten cumplir con seguridad operativa sin sobredimensionar de forma innecesaria.

Protección del motor y del cable

Uno de los errores más habituales es colocar relé térmico convencional entre VFD y motor como si fuera un arrancador directo. No siempre es la mejor práctica. En muchas integraciones, la protección térmica del motor se gestiona desde el propio variador mediante modelo térmico, lectura de corriente y, si aplica, entrada de sonda PTC o PT100. Eso ofrece una supervisión más precisa bajo velocidad variable.

Si el motor no es inverter duty y el cable es largo, puede ser necesario añadir filtro dv/dt o filtro sinusoidal. No es un accesorio decorativo. Su función es limitar frentes de tensión, reducir estrés de aislamiento y ayudar a que el motor mantenga una temperatura controlada. Aquí el coste adicional tiene sentido cuando evita degradación prematura de bobinado o fallos intermitentes difíciles de diagnosticar.

Cableado, EMC y puesta a tierra

En cualquier ejemplo de integración VFD motor protección, el cableado define buena parte del resultado. El cable entre variador y motor debe ser apantallado cuando la aplicación y el entorno lo exijan, con terminaciones correctas y puesta a tierra de baja impedancia. Si se hace una tierra larga, compartida o mal prensada, aparecen problemas de ruido eléctrico, fallos en sensores analógicos y disparos sin causa aparente.

La separación física entre potencia y control también importa. No conviene rutear señales de 4-20 mA o encoder junto al cable de salida del VFD. Cuando el panel integra PLC, módulos WAGO, instrumentación y red industrial, el orden interno deja de ser un detalle de montaje y pasa a ser una medida de compatibilidad electromagnética.

Además, la frecuencia de conmutación no debe fijarse solo por criterio acústico. Subirla puede reducir ruido audible del motor, pero también eleva pérdidas térmicas y exigencia sobre cable y aislamiento. En algunos casos compensa; en otros, no. Depende de la distancia al motor, del tipo de carga y del margen térmico disponible.

Lógica de control y respuesta ante fallo

Un sistema bien integrado define qué ocurre cuando hay subcarga, pérdida de fase, sobretemperatura del motor, fallo a tierra o caída de presión. Esa lógica debe existir antes de energizar el tablero. En la bomba del ejemplo, puede ser razonable que una alarma de sobretemperatura lleve a paro controlado, mientras que un cortocircuito exija disparo inmediato.

También conviene decidir si el rearranque automático está permitido. En servicios de bombeo secundario puede ser aceptable bajo ciertas condiciones. En aplicaciones con riesgo mecánico o proceso sensible, no siempre. La integración correcta no termina en la potencia; incluye la filosofía de operación.

Qué cambia según la aplicación

No todas las cargas piden el mismo esquema. En HVAC, un Danfoss FC 102 puede priorizar funciones específicas de ventilación, bombeo y ahorro energético. En una banda transportadora con par más estable, un Control Techniques Unidrive o un VACON NXP puede requerir una revisión más estricta de sobrecargas transitorias y frenado. En refrigeración, la interacción con compresores, protecciones dedicadas y lógica de proceso obliga a revisar parámetros con más cuidado.

En entornos severos, además, aparecen otras variables: atmósferas clasificadas, lavado frecuente, polvo conductor o redes inestables. Ahí la selección de gabinete, grado de protección, filtros, reactancias y método de ventilación del panel cambia por completo el resultado final.

Errores que encarecen la operación

Muchos fallos de integración no provocan avería inmediata, pero sí elevan coste de mantenimiento. Un interruptor mal coordinado genera disparos innecesarios. Un motor estándar trabajando con cable largo sin filtro acorta vida del aislamiento. Una tierra deficiente afecta al VFD y también al resto del control. Y una parametrización genérica hace que el sistema funcione, pero no necesariamente bien.

Por eso, la ingeniería previa aporta más que una validación documental. Permite revisar compatibilidad VFD-motor-protección, ajustar parámetros de arranque y paro, confirmar protecciones aguas arriba y definir recomendaciones de instalación. Ese enfoque reduce correcciones en campo y mejora la estabilidad operativa desde la puesta en marcha.

SEIVARSA trabaja precisamente en esa capa de ingeniería aplicada, donde la selección del variador, el motor y la protección se valida según carga, entorno y arquitectura de control, no solo por potencia nominal.

Criterio final para especificar bien

Si se busca un criterio práctico, hay una regla útil: no seleccionar el VFD, el motor y la protección como tres partidas separadas. Deben especificarse como un conjunto eléctrico y funcional. Eso obliga a revisar corriente real, tipo de carga, entorno, distancia de cable, nivel de cortocircuito, necesidad de filtrado, estrategia de paro y compatibilidad con el control existente.

Ahí es donde un ejemplo bien resuelto deja de ser un esquema genérico y se convierte en una referencia útil para compras, mantenimiento e ingeniería. La mejor integración no es la más compleja, sino la que responde con precisión a la aplicación y evita problemas previsibles antes de que aparezcan en producción.
