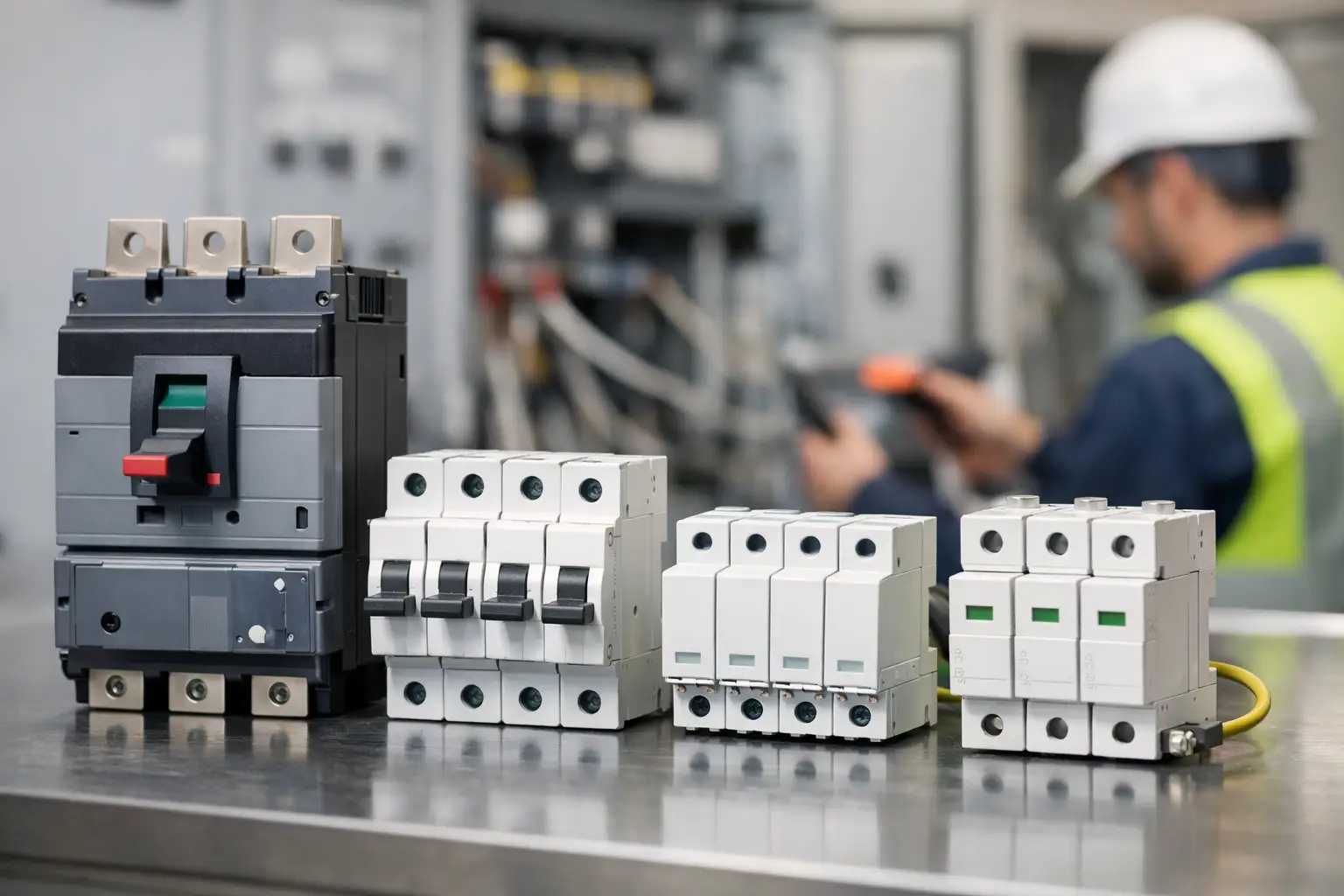

Protección eléctrica industrial bien coordinada

Una parada por disparo intempestivo, un motor dañado tras un cortocircuito o un variador de frecuencia bloqueado por una protección mal seleccionada suelen tener el mismo origen: una protección eléctrica industrial tratada como un conjunto de referencias aisladas, en lugar de como una arquitectura coordinada. En una planta, el interruptor, el fusible, el contactor, el relé térmico, el cable y la carga deben responder como sistema.

La selección correcta no depende únicamente de la intensidad nominal. También intervienen el tipo de carga, la corriente de arranque, el nivel de cortocircuito disponible, el régimen de operación, la temperatura ambiente, el método de instalación del cableado y la criticidad del proceso. Un equipo correctamente protegido no es necesariamente el que incorpora el dispositivo de mayor calibre, sino el que despeja una anomalía con la rapidez y selectividad adecuadas sin comprometer la continuidad de las cargas sanas.

Qué debe resolver la protección eléctrica industrial

En una instalación industrial, proteger significa limitar daños y aislar fallos con un criterio definido. La protección debe actuar frente a cortocircuitos, sobrecargas, fallos a tierra y, según la aplicación, desequilibrio o pérdida de fase, sobretensiones transitorias y condiciones anómalas de temperatura. Cada fenómeno tiene una evolución distinta y no todos se resuelven con el mismo dispositivo.

El cortocircuito exige una apertura rápida y una capacidad de corte suficiente. La sobrecarga, en cambio, puede desarrollarse durante minutos y requiere una respuesta compatible con la capacidad térmica del conductor, el motor y el equipo de maniobra. Cuando se mezclan ambos criterios, es frecuente instalar un interruptor capaz de despejar un defecto severo, pero incapaz de proteger con precisión un motor sometido a carga variable o a ventilación deficiente.

También hay que distinguir entre proteger la instalación y proteger la producción. Una protección excesivamente sensible puede evitar el daño de un componente, pero provocar paradas repetitivas que afectan a la línea. Una regulación demasiado permisiva puede mantener la operación durante un tiempo, aunque aumente el deterioro térmico. El punto de ajuste debe partir del comportamiento real de la carga y de los límites establecidos por los fabricantes de los equipos.

La coordinación empieza por conocer la carga

Antes de definir un interruptor automático o un conjunto fusible-contactor, conviene clasificar la aplicación. Una bomba centrífuga o un ventilador suelen trabajar con par variable. Un transportador, extrusora, mezcladora, compresor de desplazamiento positivo o elevador puede requerir par constante y presentar picos relevantes al arrancar o durante cambios de proceso.

En motores arrancados de forma directa, la corriente de arranque puede multiplicar varias veces la nominal. La curva magnética del interruptor y la clase de disparo del relé de sobrecarga deben tolerar ese transitorio sin perder capacidad de actuación ante una anomalía real. En motores con alta inercia, el tiempo de aceleración puede exigir una revisión adicional: una clase térmica inadecuada puede disparar durante un arranque normal o, en sentido contrario, dejar demasiado margen ante un rotor bloqueado.

La placa del motor ofrece una base, no una respuesta completa. Hay que revisar tensión, corriente nominal, factor de servicio, régimen de trabajo, clase de aislamiento, altitud, temperatura ambiente y método de arranque. Si el motor está instalado en una zona con acumulación de polvo, ventilación limitada o ciclos de carga intensos, su margen térmico puede ser inferior al estimado en condiciones de catálogo.

Cables, embarrados y capacidad de cortocircuito

La intensidad admisible del cable no debe evaluarse de forma aislada. Agrupamiento, canalización, temperatura, longitud del tendido y caída de tensión modifican el resultado. La protección debe limitar la energía pasante de forma compatible con el conductor y con los componentes situados aguas abajo.

El poder de corte del interruptor o la capacidad del conjunto de fusibles debe superar la corriente de cortocircuito presunta en el punto de instalación. Este valor puede ser muy diferente entre el cuadro general y un cuadro de máquina alimentado por una línea larga. Asumir un mismo nivel de defecto para toda la planta puede llevar a sobredimensionar equipos innecesariamente o, peor aún, a instalar aparatos con capacidad insuficiente en una zona crítica.

La coordinación de respaldo entre dispositivos también requiere atención. Un componente puede disponer de una capacidad condicional de cortocircuito cuando trabaja con una protección aguas arriba determinada. Esta información debe verificarse en la documentación técnica de la combinación concreta, no inferirse únicamente por la intensidad nominal de cada referencia.

Selectividad: aislar el fallo sin detener toda la planta

La selectividad busca que, ante un defecto, actúe el dispositivo más próximo al punto afectado. Si un cortocircuito en un motor detiene una línea completa, el problema no siempre está en el motor: puede estar en la relación entre las curvas de disparo de las protecciones aguas arriba y aguas abajo.

La coordinación puede ser total o parcial, y su alcance depende de la corriente de defecto. En instalaciones con procesos continuos, sistemas de bombeo redundantes, HVAC-R, refrigeración industrial o servicios auxiliares críticos, este análisis tiene impacto directo sobre el tiempo de recuperación. No se trata de impedir que una protección actúe, sino de lograr que actúe la correcta.

Para ello se revisan curvas tiempo-corriente, ajustes de disparo, limitación de energía y tablas de selectividad del fabricante. En interruptores electrónicos, los ajustes de larga duración, corta duración, instantáneo y defecto a tierra permiten adaptar la respuesta, pero añaden responsabilidad de cálculo y validación. Ajustar por encima de la corriente esperada para evitar disparos no deseados puede eliminar la selectividad o reducir la protección efectiva del circuito.

Protección de motores con arrancadores y variadores

Los arrancadores suaves reducen el esfuerzo mecánico y la corriente durante la rampa, pero no sustituyen por sí solos la protección contra cortocircuitos ni la protección térmica del motor. La arquitectura debe contemplar el dispositivo de cabecera, la maniobra, el bypass cuando aplique y el método de detección de sobrecarga configurado para la aplicación.

Con variadores de frecuencia, la selección exige todavía más precisión. Un VFD regula la corriente hacia el motor y suele incorporar funciones electrónicas de protección, como límites de par, sobrecorriente, falta de fase en salida, sobretemperatura o supervisión térmica mediante PTC. Sin embargo, estas funciones no eliminan la necesidad de proteger la alimentación, el cableado y el propio equipo conforme a las especificaciones de instalación.

La protección aguas arriba de un Danfoss FC 102, FC 202 o FC 302, un VACON NXP, un WEG CFW500 o CFW11, o una familia Control Techniques Unidrive debe seleccionarse según el manual del fabricante, la tensión de red, el nivel de cortocircuito y la corriente de entrada del variador. El uso de fusibles o interruptores no recomendados puede afectar a la capacidad de protección del conjunto y generar disparos durante la energización.

Además, los variadores introducen consideraciones que no aparecen en un arranque convencional. La longitud de cable de motor, la frecuencia de conmutación, el aislamiento del motor, los filtros dv/dt o senoidales, la puesta a tierra y la compatibilidad electromagnética condicionan la fiabilidad del sistema. En aplicaciones con cableados extensos, motores inverter duty o entornos sensibles a interferencias, estos elementos deben definirse desde la ingeniería del cuadro, no durante la puesta en marcha.

Fallo a tierra y calidad de la instalación

La detección de defecto a tierra debe elegirse según el esquema de conexión y la naturaleza de la carga. Los equipos con electrónica de potencia pueden generar corrientes de fuga y componentes de alta frecuencia que afectan al comportamiento de determinados dispositivos diferenciales. Por ello, la compatibilidad entre el tipo de diferencial, el variador y la aplicación debe revisarse expresamente.

La puesta a tierra no es un accesorio documental. Una conexión de baja impedancia, una correcta unión equipotencial y el tendido adecuado de pantallas contribuyen tanto a la seguridad como al control de interferencias. Los problemas de comunicaciones, disparos erráticos y fallos de encoder a menudo tienen relación con rutas de cableado, apantallamiento o conexiones de tierra deficientes.

Errores frecuentes en cuadros industriales

Hay decisiones que conviene evitar porque trasladan el riesgo a la operación. Elegir protecciones solo por amperaje, reutilizar ajustes de otra máquina, ignorar la corriente de cortocircuito presunta o sustituir una referencia por otra sin comprobar su curva y poder de corte son prácticas que pueden alterar la coordinación original.

También es habitual no actualizar esquemas tras ampliaciones de carga. La incorporación de un nuevo centro de control de motores, un variador de mayor potencia o un transformador adicional puede modificar el nivel de defecto y el reparto de selectividad. La documentación unifilar, los ajustes de protección y las etiquetas del cuadro deben reflejar la instalación real para que mantenimiento pueda intervenir con criterio.

La estandarización ayuda, siempre que no se convierta en una regla rígida. Mantener familias compatibles de interruptores, contactores, relés, accesorios de panel y sistemas de conexión facilita repuestos, formación y diagnóstico. Pero dos cargas con la misma potencia pueden exigir soluciones distintas si cambian la inercia, el ciclo de servicio, el ambiente o la criticidad del proceso.

De la especificación a la puesta en marcha

Una selección fiable parte de datos verificables: diagrama unifilar, tensión y frecuencia, potencia y corriente de carga, tipo de arranque, longitud y sección de cable, temperatura ambiente, nivel de cortocircuito y requisitos de continuidad. Con esa información se puede definir una combinación de protección, maniobra y control con referencias compatibles.

SEIVARSA aborda esta revisión desde la compatibilidad entre variador, motor, protección y automatización. La disponibilidad de familias como ABB para protección eléctrica, junto con variadores Danfoss, VACON, WEG y Control Techniques, permite evaluar la solución por requisitos de aplicación y no únicamente por disponibilidad puntual. En cuadros para bombeo, ventilación, refrigeración, maquinaria OEM o procesos de par constante, esta validación previa reduce errores de especificación y ajustes improvisados en campo.

La protección eléctrica industrial bien resuelta no termina al cerrar el cuadro. Conviene verificar pares de apriete, continuidad de tierra, sentido de giro, corrientes por fase, parámetros térmicos, eventos registrados y respuesta ante condiciones controladas de fallo cuando el procedimiento de seguridad lo permita. El dato más útil para una futura intervención no es que el sistema haya arrancado una vez, sino saber con qué ajustes, qué carga y qué condiciones quedó operando.
