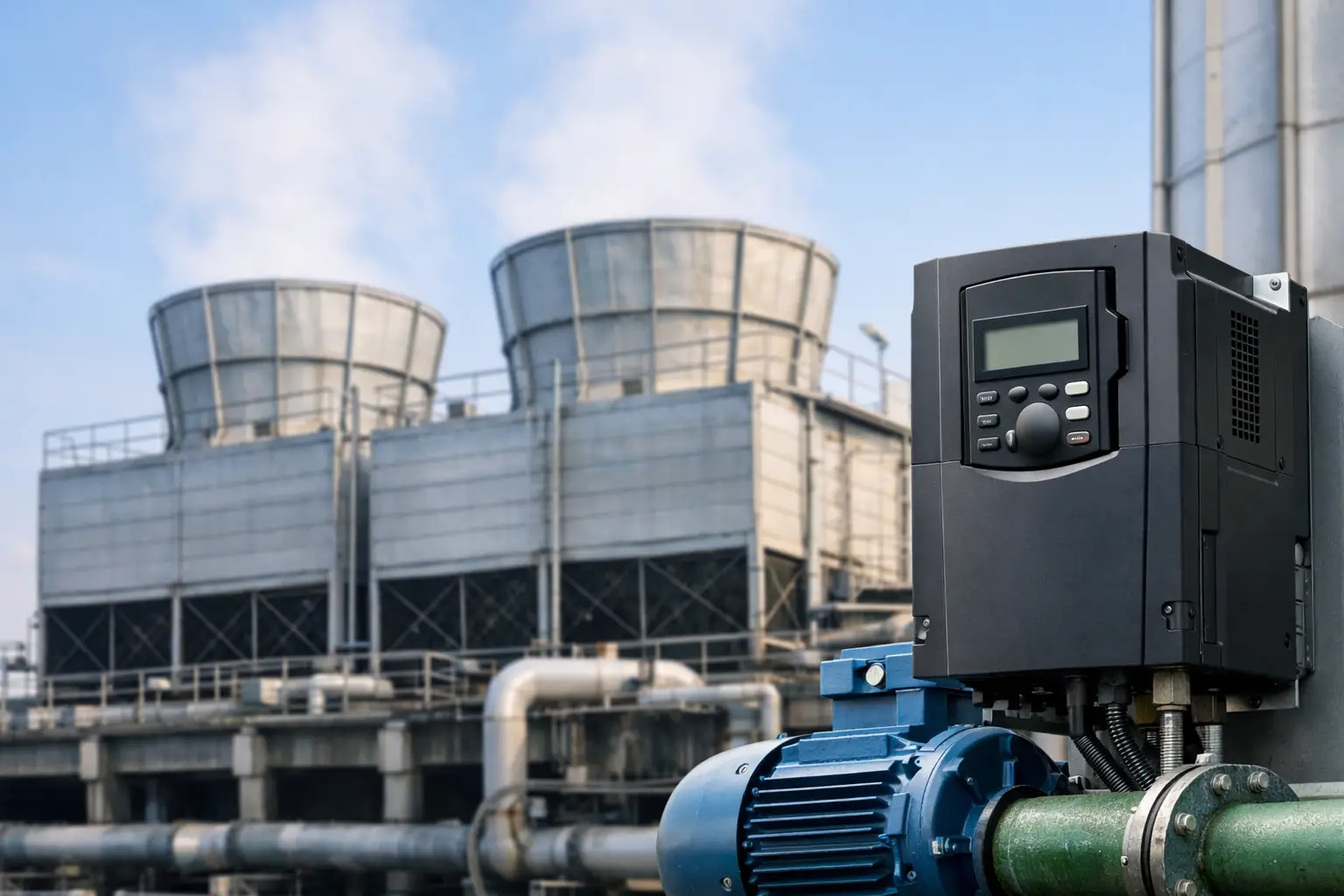

Qué variador usar en torre de enfriamiento

Una torre de enfriamiento no se controla correctamente eligiendo el variador por los kW indicados en la placa. Para definir qué variador usar en torre de enfriamiento, hay que revisar la curva del ventilador, la corriente nominal del motor, la estrategia de control, la temperatura ambiente del armario y la calidad de la red. Un VFD mal dimensionado puede limitar el caudal de aire, dispararse por sobrecorriente o reducir la vida útil del conjunto motor-ventilador.

En esta aplicación, el variador de frecuencia debe responder a una carga de par variable y operar de forma estable durante muchas horas, normalmente con referencias procedentes de una sonda de temperatura, presión o aproximación térmica. El criterio principal no es adquirir el equipo de mayor potencia disponible, sino especificar un sistema compatible: variador, motor, protecciones, cableado, filtros y automatización.

Qué variador usar en torre de enfriamiento según la carga

El ventilador axial o centrífugo de una torre de enfriamiento es una carga de par variable. Esto significa que el par requerido disminuye de forma significativa cuando baja la velocidad. La relación es especialmente favorable para el ahorro energético: en condiciones ideales, la potencia absorbida varía aproximadamente con el cubo de la velocidad.

Por ello, un variador para ventilación y HVAC suele ser la opción adecuada cuando el motor es estándar de inducción y la regulación se realiza por temperatura. Familias orientadas a esta aplicación, como Danfoss VLT HVAC Drive FC 102, permiten trabajar con funciones de control PID, modos de ahorro energético, comunicación industrial y protecciones propias de instalaciones de ventilación. Cuando la arquitectura de la planta requiere integrar bombas, ventiladores y control de agua en una misma plataforma, también puede evaluarse la familia Danfoss VLT Aqua Drive FC 202 según el alcance del sistema.

No obstante, la etiqueta HVAC no elimina la necesidad de revisar la capacidad de sobrecarga. Una torre con ventilador de gran inercia, transmisión por correas, arranques frecuentes o condiciones de hielo puede exigir una configuración distinta a la de un ventilador de confort. El variador debe soportar la corriente de aceleración definida y disponer de una rampa suficientemente larga para no someter a esfuerzos innecesarios a correas, reductoras, ejes y palas.

El dimensionamiento se hace por corriente, no solo por potencia

La potencia en kW o CV es un punto de partida, pero el dato decisivo es la corriente nominal del motor a la tensión real de alimentación. Un motor de 15 kW puede presentar corrientes distintas según sea de 400 V, 460 V o 480 V, su rendimiento, número de polos y factor de servicio. El variador seleccionado debe entregar una corriente continua igual o superior a la corriente indicada en la placa del motor, considerando las condiciones de servicio.

También hay que comprobar si el motor está preparado para alimentación por variador. En instalaciones nuevas, conviene especificar motores inverter duty, con aislamiento adecuado frente a los impulsos de tensión generados por la conmutación PWM. En motores existentes, la longitud del cable, el estado del aislamiento y la antigüedad de la máquina condicionan la necesidad de añadir un reactor de salida o un filtro seno.

La selección debe contemplar además la altitud y la temperatura del entorno. Si el variador se instala en un cuarto eléctrico caliente o en un panel con varios equipos de potencia, puede ser necesario aplicar derating. Un VFD correctamente calculado a 25 °C puede requerir una talla superior si trabaja de manera continua a temperaturas elevadas o dentro de una envolvente con ventilación insuficiente.

Frecuencia mínima y máxima del ventilador

No es recomendable asumir que un ventilador puede funcionar a cualquier frecuencia entre 0 y 60 Hz. La frecuencia mínima debe evitar zonas de resonancia mecánica, refrigeración deficiente del motor y funcionamiento inestable. La frecuencia máxima debe respetar los límites de las palas, el motor, la transmisión y el fabricante de la torre.

Es habitual programar frecuencias de salto para atravesar rangos donde aparecen vibraciones. También debe definirse una frecuencia mínima de seguridad para mantener el caudal de aire necesario y evitar que el control PID oscile intentando compensar cambios pequeños de temperatura.

El ambiente de la torre condiciona la envolvente

La proximidad a agua, humedad, productos de tratamiento químico y atmósferas corrosivas exige prestar atención al grado de protección del conjunto. Aunque el variador se ubique fuera de la torre, el aire de renovación del armario puede contener humedad y contaminantes que afectan a ventiladores, tarjetas electrónicas, bornes y disipadores.

La solución puede incluir un armario con grado de protección adecuado, ventilación filtrada, climatización del cuadro o una instalación remota en sala eléctrica. No existe una única respuesta: un VFD IP20 dentro de un armario bien diseñado puede ser adecuado en una sala técnica limpia, mientras que una ubicación exterior o expuesta requiere una envolvente industrial preparada para las condiciones reales de servicio.

En cualquier caso, el diseño del panel debe permitir disipar el calor del variador y facilitar el mantenimiento. La acumulación de suciedad en filtros, ventiladores y disipadores reduce la capacidad térmica y puede provocar alarmas durante los periodos de máxima demanda, precisamente cuando la torre necesita operar a mayor velocidad.

Control PID, sensores y comunicación con planta

El valor del VFD en una torre no reside solo en variar las revoluciones. La regulación debe responder a una variable de proceso bien elegida. En muchas instalaciones se controla la temperatura del agua de salida de la torre; en otras, se utiliza la temperatura de condensación, la aproximación térmica o una referencia enviada por el sistema de gestión del edificio o PLC.

Un variador con PID integrado reduce la complejidad del cuadro cuando se trata de una torre individual. Para instalaciones con varios ventiladores o celdas, la coordinación puede recaer en un PLC, con comunicación mediante protocolos industriales y secuencias de rotación para repartir horas de funcionamiento. La selección debe verificar desde el inicio las señales disponibles: entradas analógicas de 4-20 mA o 0-10 V, señales digitales, realimentación de marcha, alarmas y protocolo de red requerido.

Las funciones de reposo y despertado también deben configurarse con criterio. Parar completamente un ventilador cuando la carga térmica es baja puede ahorrar energía, pero la lógica debe evitar arranques y paradas continuos. Los tiempos mínimos de marcha y paro, las rampas y las bandas muertas forman parte de la estabilidad operativa, no son parámetros secundarios.

Red eléctrica, armónicos y protección del motor

La calidad de la alimentación influye directamente en la fiabilidad del VFD. En redes con transformadores limitados, grupos electrógenos, varios variadores de gran tamaño o requisitos internos de calidad eléctrica, debe evaluarse la distorsión armónica. Según el estudio de red, pueden requerirse reactancias de línea, filtros armónicos o soluciones de bajo contenido armónico.

En la salida hacia el motor, la longitud del cable es crítica. Los cables largos incrementan los picos de tensión reflejada en los terminales del motor. Un reactor de salida o un filtro dv/dt puede ser suficiente en algunos casos; en otros, especialmente con motores antiguos o distancias elevadas, será más conveniente un filtro seno. La decisión depende de la tensión, el tipo de cable, la frecuencia de conmutación y la resistencia dieléctrica del motor.

La puesta a tierra y el apantallamiento deben ejecutarse según el manual del fabricante. Una mala conexión no solo eleva el riesgo de fallo eléctrico: puede generar interferencias en sensores, comunicaciones, instrumentación y señales de control. Asimismo, la protección de entrada debe coordinarse con la corriente de cortocircuito disponible y con las recomendaciones específicas del variador.

Familias de variadores que encajan en la aplicación

Para una torre de enfriamiento, la elección entre familias debe basarse en la exigencia funcional, ambiental y de integración. Un Danfoss FC 102 es una alternativa natural para control HVAC de ventiladores, especialmente cuando se requiere PID, funciones de ventilación y conectividad para sistemas de edificio o planta. Las familias WEG CFW500 y CFW11 pueden cubrir configuraciones de ventilación y aplicaciones industriales cuando se necesita ajustar la selección a la potencia, comunicaciones, montaje y arquitectura del panel.

En aplicaciones con mayor demanda de control, integración industrial o entornos exigentes, las plataformas VACON y las gamas Danfoss de mayor capacidad pueden evaluarse a partir de la corriente, las opciones de comunicación, el grado de protección y los accesorios requeridos. El modelo exacto no debe seleccionarse por la serie comercial, sino por su capacidad real en la aplicación y por la compatibilidad documentada con el motor y el sistema eléctrico.

Antes de emitir la orden de compra

La especificación debe cerrar, como mínimo, la tensión y frecuencia de red, corriente de placa del motor, potencia, tipo de carga, frecuencia de operación, distancia al motor, condiciones ambientales, señal de control y requisitos de comunicación. También conviene definir si se necesita funcionamiento de respaldo mediante bypass, si habrá varias torres en secuencia y qué alarmas deben llegar al sistema de supervisión.

SEIVARSA puede apoyar este proceso desde la ingeniería de selección y compatibilidad, revisando la integración VFD-motor-protección, el cableado, el filtrado y los parámetros iniciales. Esta revisión evita tratar el variador como un componente aislado y permite convertir una referencia de catálogo en una solución de control coherente.

La mejor elección para una torre de enfriamiento es la que mantiene el control térmico sin forzar el motor, se adapta al ambiente real y se integra con la operación de la planta. Empezar por la corriente, la curva del ventilador y la arquitectura eléctrica suele ahorrar muchas correcciones después de la puesta en marcha.
