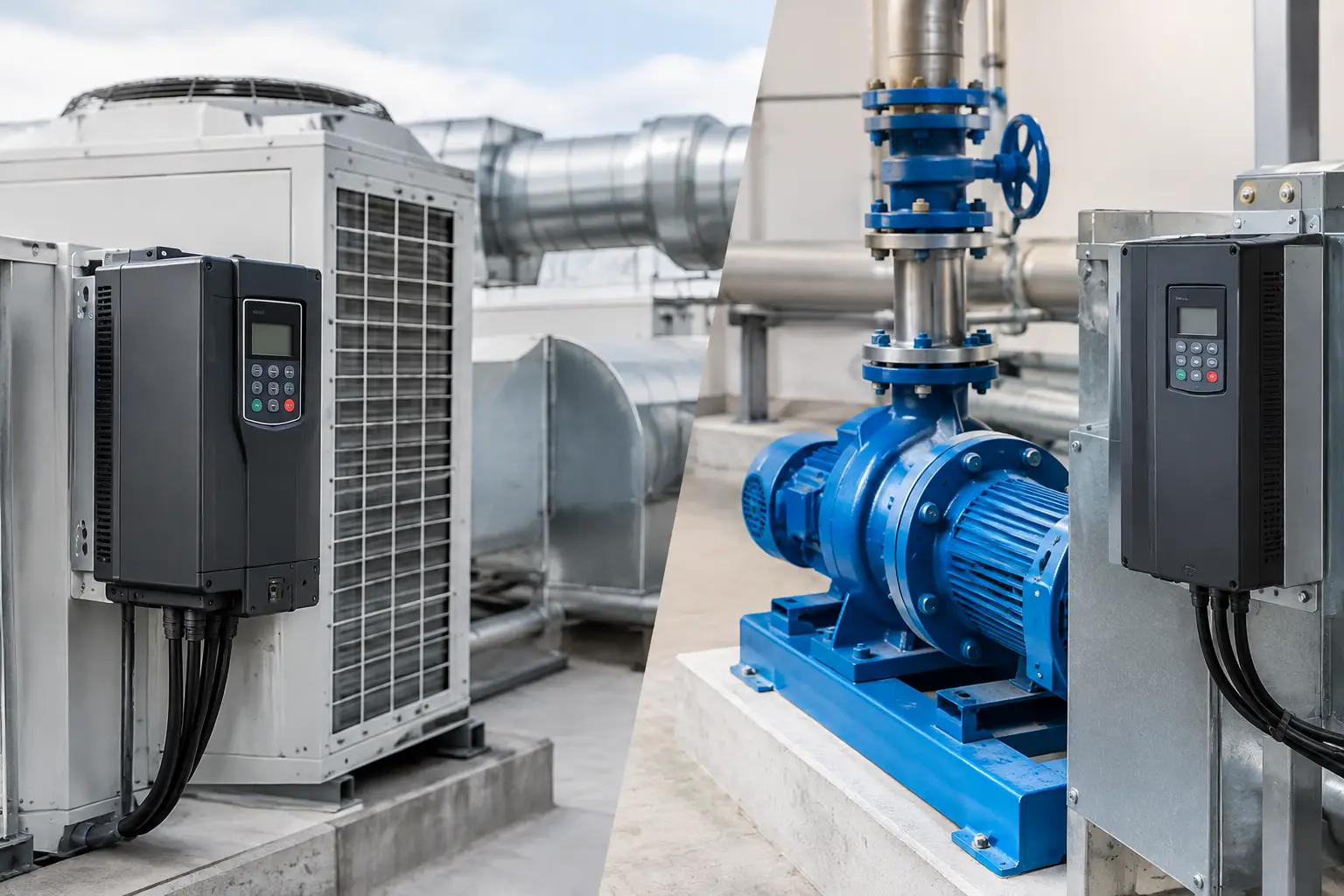

Variador HVAC versus variador bombeo comparados

Un ventilador de aire de suministro y una bomba centrífuga comparten una característica decisiva: normalmente trabajan con carga de par variable. Sin embargo, tratar un variador HVAC versus variador bombeo como si fueran equipos intercambiables puede trasladar costos y riesgos al arranque, a la puesta en marcha o a la operación diaria. La diferencia no está únicamente en la potencia nominal del variador, sino en las funciones de proceso, las protecciones disponibles, la comunicación requerida y el comportamiento esperado de cada sistema.

Para un comprador industrial, un contratista HVAC-R o un integrador de automatización, la decisión correcta empieza por definir qué debe controlar el equipo. Un variador configurado para ventilación puede regular caudal de aire con eficiencia, pero una estación de bombeo puede exigir detección de tubería rota, prevención de marcha en seco, alternancia de bombas y control de presión estable. El motor puede ser similar; el proceso, no.

Variador HVAC versus variador bombeo: la diferencia real

Un variador HVAC está diseñado alrededor de aplicaciones de climatización, ventilación, extracción, manejo de aire y, con frecuencia, agua helada o condensada dentro de un sistema de edificio. Su arquitectura funcional prioriza la regulación de caudal, presión diferencial, temperatura, calidad de aire y ocupación. Es habitual que incluya controladores PID, modos de ahorro energético, funciones de salto de frecuencias críticas y comunicaciones orientadas a sistemas de gestión de edificios.

Un variador para bombeo se enfoca en la hidráulica del sistema. Además del PID para presión, nivel o caudal, requiere interpretar eventos propios de la bomba y de la red de tuberías. La protección contra marcha en seco, la detección de baja carga, la reacción ante sobrepresión, el llenado controlado de tubería y la lógica de reposo cuando no existe demanda suelen tener un peso mayor en su selección.

No todos los variadores destinados a HVAC excluyen funciones de bombeo, ni todos los variadores de bombeo carecen de recursos para ventiladores. Familias como Danfoss VLT HVAC Drive FC 102 incorporan funciones útiles para ambas cargas variables. La selección debe basarse en el nivel de especialización necesario y no solamente en la etiqueta comercial del equipo.

La afinidad de carga no resuelve toda la especificación

En ventiladores y bombas centrífugas, la afinidad establece que una reducción moderada de velocidad puede disminuir de manera significativa la potencia absorbida. Por eso el uso de variadores es habitual en ambas aplicaciones. Pero esta ventaja depende de que el punto de operación sea estable y de que el control responda correctamente a la demanda real.

Un ventilador puede enfrentarse a cambios por compuertas, filtros sucios, variación de ocupación o presión de ducto. Una bomba puede trabajar contra pérdidas de carga cambiantes, válvulas modulantes, variaciones de nivel o una curva de sistema alterada por nuevas derivaciones. El control PID, el escalamiento del transmisor y las rampas deben ajustarse a esa realidad.

Funciones que conviene exigir en un variador HVAC

En una unidad manejadora de aire, un extractor o una torre de enfriamiento, el variador debe facilitar la estabilidad del sistema sin añadir complejidad innecesaria al tablero. El control de presión estática en ductos, por ejemplo, debe considerar la ubicación del sensor y una estrategia que evite mantener una presión excesiva cuando las cajas terminales cierran.

Las funciones de salto de frecuencia son especialmente relevantes cuando el conjunto motor-ventilador presenta resonancias mecánicas. El variador puede evitar bandas de velocidad que generan vibración, ruido o fatiga en soportes y transmisiones. Esto debe verificarse durante la puesta en marcha, no asumirse solo a partir de la placa del motor.

También son útiles las funciones de ahorro por flujo reducido, control de múltiples ventiladores y modos de incendio o extracción de humo cuando el proyecto y la normatividad aplicable lo requieren. En estos casos, la selección debe contemplar la filosofía de seguridad del sistema, la señal de comando externa y el comportamiento esperado ante alarmas. No basta con programar una entrada digital sin revisar la coordinación completa del tablero.

En instalaciones con automatización de edificio, la comunicación es otro criterio central. BACnet, Modbus, LonWorks u otros protocolos deben seleccionarse según la arquitectura existente. La disponibilidad del protocolo no sustituye una definición correcta de variables: referencia, realimentación, estado, fallas, horas de operación y consumo energético deben quedar claramente asignados.

Qué cambia al seleccionar un variador para bombeo

En bombeo, el proceso hidráulico determina la programación. Una bomba que aumenta velocidad demasiado rápido puede provocar transitorios de presión; una que se detiene sin una rampa adecuada puede contribuir a golpes de ariete. La rampa no debe elegirse por costumbre: debe corresponder a la inercia del conjunto, la longitud de tubería, las válvulas instaladas y la capacidad del proceso para tolerar cambios de presión.

La marcha en seco es una de las condiciones más relevantes. Dependiendo de la aplicación, el variador puede identificarla mediante una señal de presión, nivel, caudal o por estimación de carga en el motor. Ningún método debe aplicarse de forma automática sin validar el comportamiento normal de la bomba. Una corriente baja puede ser una condición de falta de agua, pero también puede aparecer durante una etapa normal de operación si el sistema está mal caracterizado.

En sistemas con varias bombas, la alternancia distribuye horas de operación y permite incorporar capacidad según la demanda. El variador puede controlar una bomba de velocidad variable y arrancar equipos auxiliares a velocidad fija, o coordinar varias bombas con variadores individuales. La mejor arquitectura depende del rango de caudal, la criticidad del servicio, la necesidad de redundancia y la estrategia de mantenimiento.

La función de reposo también merece revisión. Cuando la demanda cae, mantener una bomba girando a baja velocidad puede consumir energía y elevar la temperatura del equipo sin aportar servicio. Un ajuste adecuado permite detenerla y reiniciarla al caer la presión hasta un umbral definido. Si esos límites están mal ajustados, se producirán arranques frecuentes o variaciones incómodas de presión.

Dimensionamiento eléctrico: no seleccionar solo por kW

La potencia del motor es un punto de partida, pero no una especificación completa. Deben revisarse corriente nominal, tensión de alimentación, sobrecarga requerida, altitud, temperatura ambiente, tipo de gabinete, longitud de cable y método de instalación. Un motor de la misma potencia puede requerir una selección distinta si opera en ambiente caliente, dentro de un tablero con baja ventilación o con ciclos de sobrecarga.

Las aplicaciones HVAC y de bombeo centrífugo suelen trabajar con par variable, por lo que pueden admitir una capacidad de sobrecarga diferente a una banda transportadora o un compresor de desplazamiento positivo. Aun así, hay que evaluar condiciones transitorias: arranque con válvula abierta, bomba parcialmente obstruida, ventilador con transmisión por bandas o cambios bruscos de consigna.

La compatibilidad VFD-motor debe revisarse de manera explícita. En motores existentes, la condición del aislamiento, la distancia de cable y la frecuencia de conmutación pueden requerir filtro dV/dt, filtro senoidal o consideraciones adicionales de puesta a tierra. En motores nuevos, conviene confirmar que sean aptos para operación con inversor y que los rodamientos estén protegidos cuando la potencia y la configuración lo justifiquen.

Armónicos, EMC y protección del conjunto

Un variador no es un componente aislado. Su entrada puede influir en la calidad de energía de la instalación, y su salida puede generar interferencia electromagnética si el cableado, la tierra y el filtrado se resuelven de forma deficiente. La evaluación de reactancias, filtros armónicos, filtros EMC y separación física entre cables de potencia y señales debe formar parte de la ingeniería del tablero.

La protección aguas arriba debe coordinarse con el variador y con el nivel de cortocircuito disponible. Interruptores, fusibles, contactores de aislamiento y dispositivos de protección no se seleccionan solo por corriente nominal. También importan la capacidad interruptiva, las recomendaciones del fabricante, la selectividad y la secuencia correcta de maniobra.

En proyectos donde el variador controla equipos críticos, la continuidad operativa puede requerir bypass, redundancia de bombas, alimentación de respaldo o integración de alarmas al PLC y al sistema supervisor. Estas medidas no siempre son necesarias. Incorporarlas sin analizar el proceso aumenta costo y complejidad; omitirlas en una aplicación crítica puede alargar una interrupción no planificada.

Criterios prácticos para decidir

Si la aplicación principal es ventilación, extracción, manejadoras de aire, torres de enfriamiento o control integrado con BMS, un variador HVAC con funciones específicas y comunicaciones apropiadas suele simplificar la ingeniería. Si el objetivo es sostener presión, nivel o caudal en una red hidráulica, con riesgos de cavitación, marcha en seco, golpes de ariete o alternancia de equipos, conviene priorizar un variador con herramientas dedicadas a bombeo.

Cuando una instalación combina ambos servicios, no es obligatorio estandarizar un único modelo para todos los motores. La estandarización útil conserva una plataforma de programación, refacciones y comunicaciones compatibles, pero permite elegir la familia y los accesorios correctos para cada carga. Equipos como FC 102, FC 302, VACON NXP, WEG CFW500 o CFW11 pueden evaluarse según la exigencia de control, ambiente y arquitectura de automatización.

SEIVARSA puede apoyar la revisión de carga, corriente, condiciones ambientales, integración VFD-motor-protección y requerimientos de comunicación antes de definir el equipo. Esa validación es particularmente útil cuando se sustituye un arrancador existente o se moderniza una instalación sin planos eléctricos actualizados.

La pregunta útil no es cuál variador es mejor en abstracto. Es qué condición de proceso debe controlar, qué falla debe anticipar y qué información necesita entregar a la operación. Cuando esas respuestas quedan documentadas desde la especificación, el variador deja de ser un componente genérico y se convierte en una parte confiable de la estrategia de control.
