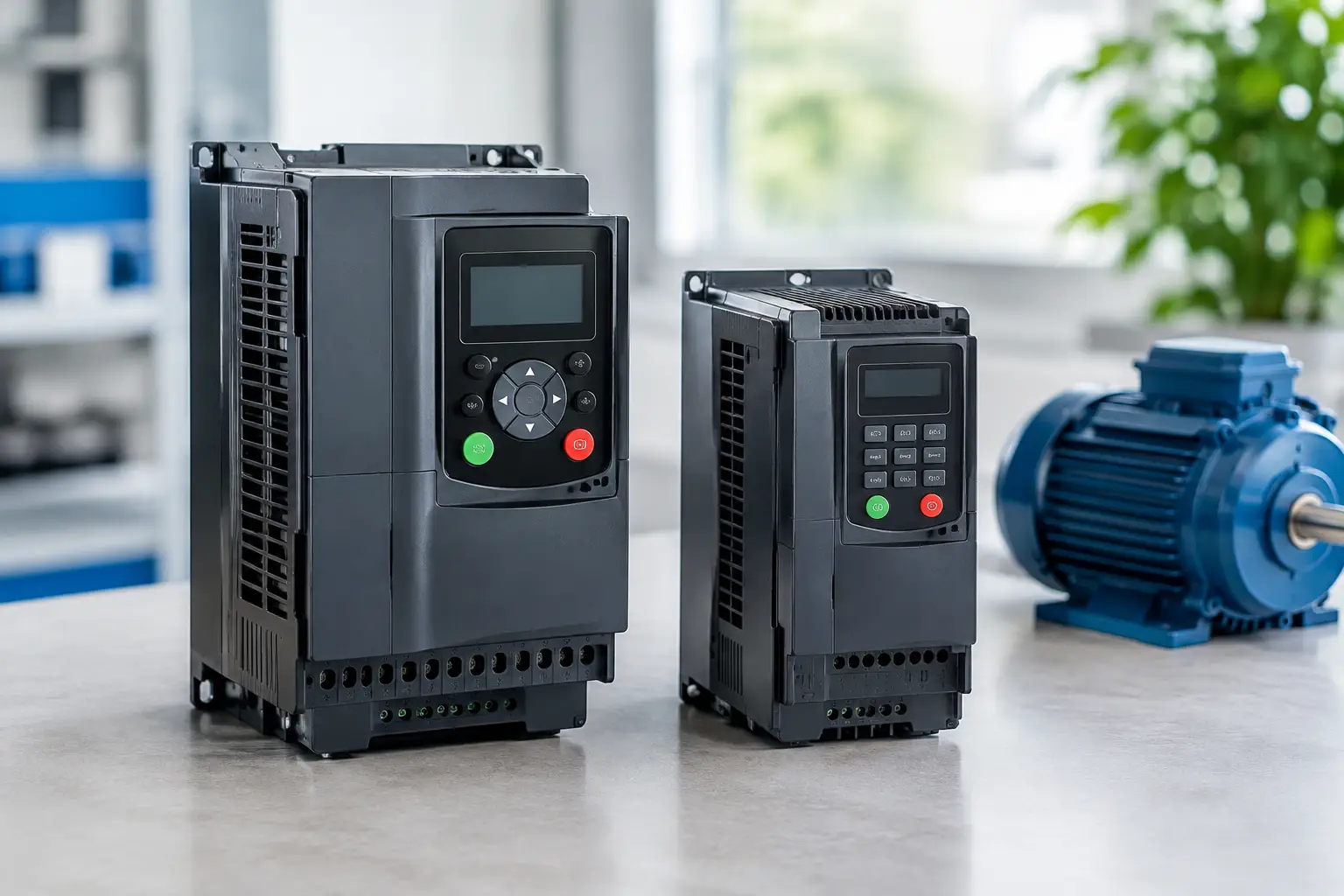

Variador vectorial versus escalar para su proceso

Un transportador que debe arrancar cargado, un extrusor que no puede perder torque a baja velocidad y un ventilador centrífugo no exigen el mismo tipo de control. Por eso, la decisión entre un variador vectorial versus escalar no debe partir del precio del equipo ni de una función disponible en catálogo, sino del comportamiento real de la carga, el rango de operación y el nivel de control requerido por el proceso.

En SEIVARSA distribuimos variadores de frecuencia con existencia y soporte en México, con ingeniería de aplicación incluida.

Un variador de frecuencia puede regular velocidad, reducir esfuerzos mecánicos y apoyar la eficiencia energética. Sin embargo, seleccionar un modo de control inadecuado puede traducirse en arranques débiles, inestabilidad de velocidad, disparos por sobrecorriente, calentamiento del motor o una integración innecesariamente compleja. La diferencia está en cómo el variador calcula y entrega tensión, frecuencia y corriente al motor.

Variador vectorial versus escalar: diferencia de control

El control escalar, también conocido como control V/Hz, mantiene una relación programada entre tensión y frecuencia. Cuando el variador incrementa la frecuencia para elevar la velocidad del motor, incrementa proporcionalmente la tensión. Su objetivo es conservar un flujo magnético suficiente para que el motor opere dentro de condiciones aceptables de torque.

Es un método directo y funcional para cargas donde pequeñas variaciones de velocidad no afectan el resultado del proceso. Puede operar en lazo abierto, sin encoder, y normalmente permite una puesta en marcha ágil cuando se cuenta con datos básicos de placa: tensión, corriente, potencia, frecuencia y velocidad nominal del motor.

El control vectorial utiliza un modelo matemático del motor para separar y regular las componentes de corriente asociadas al flujo magnético y al torque. En términos prácticos, el variador estima o mide con mayor precisión el estado del motor y ajusta su salida para sostener torque y velocidad ante cambios de carga.

Puede trabajar en vectorial sin sensor, con estimación de velocidad a partir de parámetros eléctricos, o en lazo cerrado mediante encoder, resolver u otra realimentación. La segunda alternativa entrega mayor precisión, pero añade dispositivos, cableado, parametrización y criterios de instalación que deben considerarse desde la ingeniería del tablero.

Cuándo el control escalar es suficiente

Un variador escalar suele ser una selección adecuada para ventiladores, bombas centrífugas, sopladores y aplicaciones HVAC-R con comportamiento de torque variable. En estas cargas, el torque requerido disminuye de forma importante al reducir la velocidad. El proceso suele tolerar una regulación moderada y no necesita respuesta dinámica extrema.

Por ejemplo, en una bomba de agua para control de caudal, el valor operativo puede estar en ajustar la velocidad mediante una referencia analógica, un controlador PID o una señal de automatización. Si el motor está correctamente dimensionado, la tubería no presenta condiciones hidráulicas anómalas y el rango de velocidad es razonable, el control V/Hz puede cubrir la aplicación de forma eficiente.

También resulta útil en maquinaria sencilla con ciclos previsibles. Esto no significa que el modo escalar sea limitado por definición. Un variador moderno puede ofrecer rampas configurables, frenado controlado, compensación de deslizamiento, control PID, comunicaciones industriales y protecciones de motor aun cuando opere bajo una ley V/Hz.

La precaución aparece cuando la aplicación pide torque elevado a velocidad reducida. A 10 Hz, por ejemplo, un motor estándar refrigerado por ventilador propio disipa menos calor que a su velocidad nominal. Elevar el torque mediante boost de tensión sin evaluar el motor, el ciclo de trabajo y la ventilación puede aumentar la temperatura de los devanados. En esos casos, la selección debe revisar tanto el variador como el motor inverter duty, la ventilación forzada y la corriente continua admisible.

Dónde aporta valor un variador vectorial

El control vectorial es pertinente cuando la máquina exige mantener velocidad frente a perturbaciones, producir torque a bajas revoluciones o responder rápidamente a cambios de referencia y carga. Transportadores cargados, mezcladoras, trituradoras, molinos, elevadores, bobinadoras, extrusoras, centrífugas de alta inercia y maquinaria de proceso son casos habituales.

Pensemos en un transportador inclinado. Durante el arranque, la carga puede demandar un torque superior al requerido en régimen. Si el variador no compensa adecuadamente la caída de velocidad o el esfuerzo inicial, el motor puede tardar en acelerar, elevar su corriente o entrar en condición de protección. Un control vectorial bien parametrizado permite una respuesta más controlada sin sobredimensionar equipos únicamente para resolver un problema de estrategia de control.

En una bobinadora, además, la carga cambia conforme varía el diámetro del rollo. La velocidad periférica, la tensión del material y el torque requerido deben coordinarse. Aquí, un esquema vectorial y, según la precisión requerida, realimentación por encoder o control de torque, puede ser parte central de la solución.

La capacidad vectorial no sustituye un diseño mecánico correcto. Un reductor con holgura excesiva, una transmisión mal alineada, un motor inadecuado o una carga sobredimensionada seguirán generando problemas. El variador mejora el control eléctrico del sistema, pero no corrige por sí solo deficiencias de la máquina accionada.

Lazo abierto o lazo cerrado

La elección no es únicamente entre escalar y vectorial. Dentro del control vectorial conviene definir si basta el lazo abierto o si la aplicación necesita una señal de velocidad real.

El vectorial sin sensor puede entregar buen desempeño en muchas aplicaciones industriales, especialmente cuando el motor tiene parámetros confiables y se realiza identificación estática o rotativa conforme a las condiciones de seguridad de la máquina. Reduce componentes externos y simplifica el conjunto.

El lazo cerrado cobra sentido cuando se requieren velocidades muy bajas con torque sostenido, sincronización, posicionamiento, regulación estricta de velocidad o respuesta repetible ante variaciones rápidas. Un encoder mal instalado, un cable sin blindaje adecuado o una mala puesta a tierra pueden introducir fallas de señal. Por ello, añadir realimentación exige revisar el sistema completo, no solo habilitar una función de software.

Criterios de selección antes de especificar el VFD

La ficha técnica del variador es necesaria, pero no basta para decidir. El primer dato es la carga: torque variable, torque constante, potencia constante o comportamiento especial por fricción, inercia y ciclos de aceleración. Una bomba centrífuga y una mezcladora de alta viscosidad pueden tener motores de potencia similar, pero requieren perfiles de control completamente distintos.

Después debe verificarse el rango de velocidad. No es igual operar entre 45 y 60 Hz que mantener un motor a 5 Hz durante largos periodos. A baja velocidad, la capacidad de enfriamiento, el torque disponible y la estabilidad del control pasan a ser variables críticas. A velocidades superiores a la nominal, se debe comprobar la capacidad mecánica del motor, rodamientos, balanceo, carga y elementos de transmisión.

También importa la dinámica. Si el proceso acepta una aceleración de 30 segundos, la exigencia sobre el variador, la red y el motor es distinta a la de una máquina que acelera y desacelera en pocos segundos. La inercia de la carga puede requerir resistencia de frenado, unidad regenerativa o una estrategia de desaceleración que evite sobretensiones en el bus de CD.

La integración eléctrica debe incluir tensión de alimentación, capacidad de cortocircuito disponible, protecciones, contactores, reactancias, filtros de armónicos, filtro dV/dt o sinusoidal cuando el cable al motor es extenso, y criterios de compatibilidad electromagnética. La selección del cable apantallado, la ruta de potencia y control, y la puesta a tierra influyen directamente en la confiabilidad de la instalación.

En plantas con PLC, sistemas SCADA o redes industriales, conviene definir desde el inicio el protocolo de comunicación, las señales de seguridad, los modos local/remoto y la filosofía de falla. Un variador como Danfoss FC 302, FC 202 o FC 102, VACON NXP, WEG CFW500 o CFW11, o las familias Control Techniques Commander y Unidrive, debe evaluarse por sus capacidades reales de aplicación, comunicaciones, I/O, ambiente de operación y disponibilidad de accesorios compatibles, no solo por potencia nominal.

Parametrización: donde se decide el desempeño

Un variador vectorial mal configurado puede comportarse peor que un control escalar correctamente ajustado. Los datos de placa deben cargarse con precisión, incluyendo corriente nominal, frecuencia, rpm y factor de potencia cuando el equipo lo solicite. Si se aplica autoajuste, hay que confirmar que el procedimiento sea compatible con la condición mecánica y de seguridad de la instalación.

Las rampas, límites de corriente, frecuencia mínima y máxima, compensación de torque, protección térmica y modo de paro deben responder a una lógica de proceso. Configurar parámetros por ensayo y error puede ocultar la causa de una falla y acortar la vida útil del conjunto motor-variador.

SEIVARSA puede apoyar la evaluación de carga, dimensionamiento, compatibilidad VFD-motor-protección y criterios de integración para evitar que una especificación aparentemente equivalente genere diferencias operativas relevantes. En aplicaciones críticas, esta revisión debe realizarse antes de liberar la compra y la fabricación del tablero.

La mejor elección no es el variador con más funciones ni el esquema más simple. Es el que entrega el torque, la precisión, la protección y la capacidad de integración que el proceso necesita, con una configuración que el equipo de mantenimiento pueda documentar, repetir y sostener durante la vida útil de la instalación.
