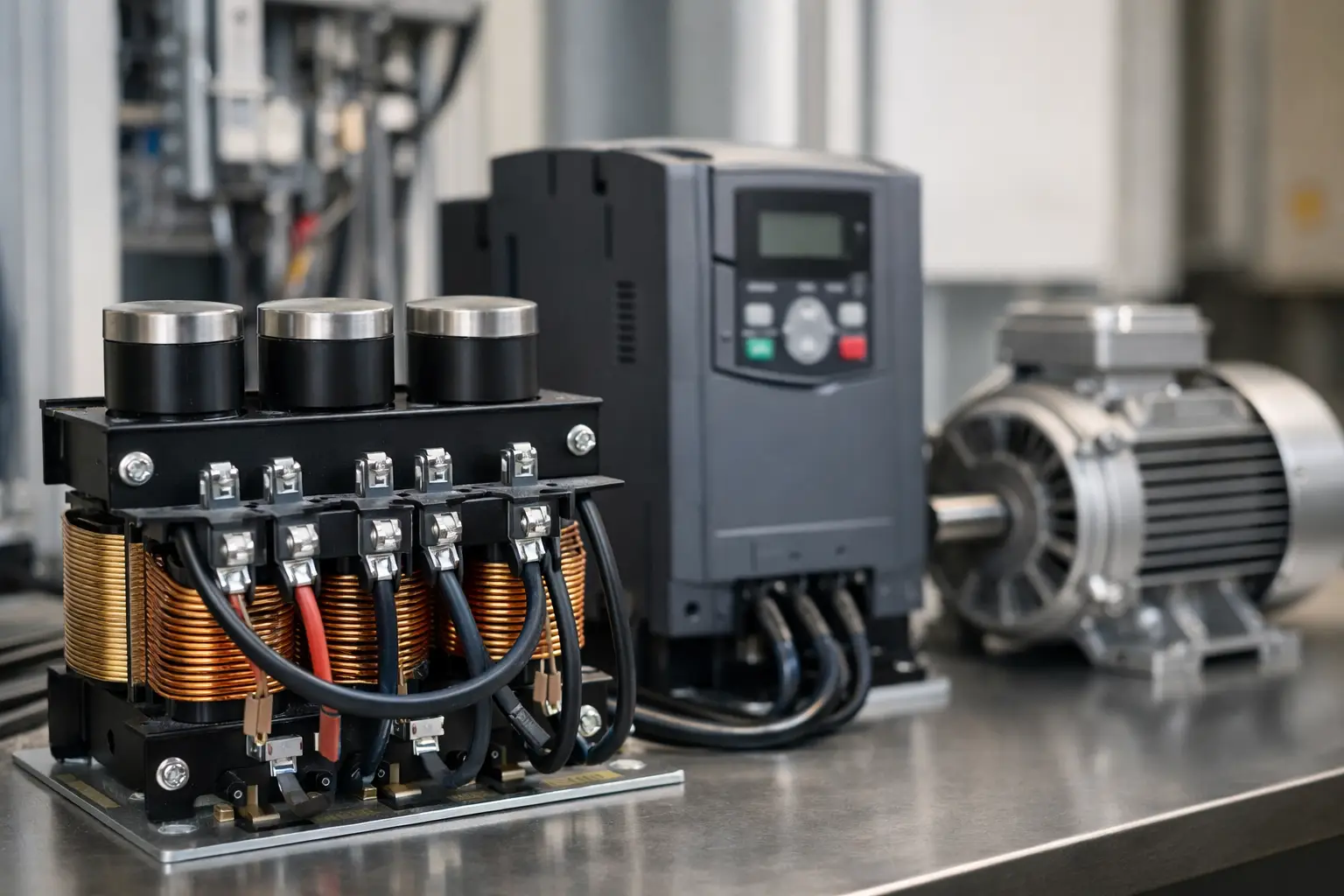

Cómo elegir filtro dV/dt para variador

Cuando un motor empieza a presentar disparos intermitentes, calentamiento no previsto del bobinado o fallos de aislamiento antes de tiempo, el problema no siempre está en el variador ni en el motor por separado. En muchos casos, la clave está en cómo elegir filtro dV/dt para variador en función de la instalación real: longitud de cable, tensión de trabajo, frecuencia de conmutación y tipo de carga.

Un filtro dV/dt no es un accesorio genérico. Su función es limitar la pendiente de tensión en la salida del variador, reduciendo los picos que llegan al motor y el esfuerzo dieléctrico sobre el aislamiento. Esto resulta especialmente relevante en instalaciones con cables largos, motores no inverter duty, rehabilitaciones de planta o aplicaciones donde la continuidad operativa pesa más que el coste inicial del componente.

Qué hace realmente un filtro dV/dt para variador

La salida PWM de un variador genera frentes de tensión muy rápidos. Esa velocidad de subida, combinada con la impedancia del cable y la respuesta del motor, puede provocar sobretensiones reflejadas en bornes del motor. Cuanto mayor es la distancia entre variador y motor, mayor suele ser el riesgo.

El filtro dV/dt se instala entre la salida del variador y el motor para suavizar esos frentes. No convierte la señal en una senoide pura, como haría un filtro sinusoidal, pero sí reduce el estrés eléctrico de forma significativa. En la práctica, esto ayuda a proteger el aislamiento del motor, disminuir corrientes parásitas y mejorar el comportamiento de la instalación en aplicaciones con cableado exigente.

Aquí conviene marcar una diferencia importante. Si el objetivo es simplemente limitar la pendiente de tensión y ampliar el margen de cable admisible, el filtro dV/dt suele ser la primera opción. Si además se necesita una forma de onda muy limpia, reducción acústica adicional o protección más estricta en motores especialmente sensibles, puede ser más adecuado evaluar un filtro sinusoidal. No siempre hace falta ir al nivel más alto de filtrado.

Cómo elegir filtro dV/dt para variador sin sobredimensionar

La selección correcta parte de una idea simple: el filtro debe responder a la aplicación completa, no solo a la potencia del motor. Elegirlo por kW de forma aislada es una de las causas más comunes de mala especificación.

1. Revise la tensión nominal del sistema

El primer criterio es la tensión de alimentación y salida del variador. No es lo mismo trabajar en 230 V, 400 V, 480 V o 690 V. El filtro debe estar diseñado para la clase de tensión del sistema y para soportar los picos asociados a esa topología. Un filtro de tensión inferior puede degradarse antes de tiempo o trabajar fuera de su rango térmico.

También debe verificarse la compatibilidad con la tensión de aislamiento del motor. En motores estándar instalados en modernizaciones, este punto merece especial atención, porque muchas averías aparecen cuando se combina un variador moderno de conmutación rápida con un motor antiguo que no fue diseñado para ese régimen.

2. Dimensione por corriente de salida, no solo por potencia

El filtro debe seleccionarse por corriente nominal continua del variador y por las condiciones reales de carga. En cargas de par constante, como extrusión, transporte o mezcla, el esfuerzo térmico puede ser más severo que en ventilación o bombeo de par variable.

Si existen sobrecargas de arranque, ciclos pesados o bajas velocidades prolongadas, conviene dejar margen térmico. El error habitual es empatar exactamente la corriente de placa y olvidar la temperatura ambiente, la frecuencia de portadora y el ciclo operativo. Un filtro correctamente dimensionado trabaja con margen; uno ajustado al límite puede calentarse de más y perder vida útil.

3. Considere la longitud del cable entre variador y motor

Este es uno de los factores más determinantes. A medida que crece la distancia, aumentan los efectos de reflexión de onda y la probabilidad de picos en bornes del motor. Por eso, en instalaciones con cable largo, la pregunta no es solo si conviene poner filtro, sino qué tipo de filtro y hasta qué distancia resulta técnicamente razonable.

Cada fabricante establece límites concretos de longitud según tensión, tipo de cable, frecuencia de conmutación y familia de variador. En series industriales como Danfoss VLT, VACON, WEG CFW o Control Techniques Unidrive, esos valores deben contrastarse con la documentación técnica de la combinación exacta. No basta con una regla general.

4. Verifique la frecuencia de conmutación del variador

La frecuencia portadora influye directamente en el comportamiento del sistema. Cuanto más alta sea, mayores pueden ser las exigencias térmicas y eléctricas sobre el filtro. Algunos equipos admiten un rango amplio de operación; otros requieren reducción de capacidad o condiciones específicas a frecuencias elevadas.

Esto tiene una consecuencia práctica. Si el proyecto exige baja emisión acústica y por ello se pretende subir la frecuencia de conmutación, el filtro debe seleccionarse considerando ese ajuste desde el principio. De lo contrario, puede aparecer una incompatibilidad entre la parametrización prevista y la capacidad real del filtro.

Cuándo hace falta un filtro dV/dt

No todas las instalaciones lo necesitan. En recorridos cortos, con motor inverter duty, cable apantallado correctamente instalado y variador dentro de las recomendaciones del fabricante, puede que no sea necesario. Pero hay escenarios donde su uso pasa de recomendable a casi obligado.

Sucede con frecuencia en motores alejados del cuadro, reformas donde se conserva el motor existente, aplicaciones HVAC con tendidos amplios, estaciones de bombeo, cintas transportadoras largas y cuadros donde el diseño físico obliga a separar variador y carga. También es común en plantas con historial de fallos de aislamiento, rodamientos dañados prematuramente o disparos difíciles de diagnosticar.

Errores habituales al seleccionar el filtro

El primero es tratar el filtro como un accesorio universal. El segundo es seleccionar solo por potencia comercial del variador. El tercero, muy frecuente, es ignorar la frecuencia de salida máxima y la frecuencia de conmutación configurada.

Otro error es no revisar la caída de tensión introducida por el filtro. Aunque en muchos casos sea moderada, puede afectar al par disponible si la aplicación ya trabaja cerca del límite. También conviene revisar la disipación térmica en armario, porque añadir filtrado sin revisar ventilación del panel puede trasladar el problema a otro punto del sistema.

Hay además un aspecto de integración que suele pasarse por alto: la compatibilidad entre variador, cable, motor y protección. El rendimiento del filtro depende de esa cadena completa. Una puesta a tierra deficiente, un apantallamiento mal terminado o un cable no adecuado para salida de VFD pueden reducir la efectividad de una selección que sobre el papel parecía correcta.

Filtro dV/dt o filtro sinusoidal

La comparación debe hacerse por necesidad técnica, no por preferencia de catálogo. El filtro dV/dt reduce picos y suaviza frentes de tensión con un coste y una complejidad contenidos. Suele ser suficiente cuando se busca proteger el aislamiento del motor y trabajar con distancias moderadas o altas dentro de los márgenes admitidos.

El filtro sinusoidal va un paso más allá y entrega una forma de onda mucho más cercana a una senoide. Esto puede ser conveniente en cables muy largos, motores muy sensibles, aplicaciones donde el ruido acústico del motor deba reducirse o instalaciones con exigencias particularmente severas sobre aislamiento y compatibilidad electromagnética. A cambio, implica más volumen, más coste y una revisión más cuidadosa de pérdidas y comportamiento dinámico.

Datos mínimos que debe pedir antes de especificar

Si la compra o la ingeniería se hacen con criterio, hay una serie de datos que no deberían faltar: tensión del sistema, corriente nominal del variador, potencia y corriente del motor, longitud y tipo de cable, frecuencia de conmutación prevista, temperatura ambiente, tipo de carga y condición del motor instalado.

Con esa base, la selección deja de ser estimativa y pasa a ser una decisión técnica defendible. Es el enfoque adecuado para evitar cambios de material en obra, pruebas improvisadas y fallos prematuros que luego se atribuyen al variador cuando el origen estaba en la salida no acondicionada.

Cómo abordar la selección en proyectos nuevos y retrofit

En proyecto nuevo, la ventaja es que puede diseñarse el sistema completo desde el principio: variador, cable, motor, protección y filtrado como un conjunto. Ahí resulta más sencillo optimizar coste total, espacio en panel y vida útil esperada.

En retrofit, el criterio cambia. Normalmente hay restricciones de canalización, motores existentes y distancias ya definidas. En esos casos, el filtro dV/dt suele ser una herramienta muy útil para adaptar la electrónica actual a una infraestructura que no nació para trabajar con PWM de alta pendiente. La decisión correcta no siempre será la más compacta ni la más barata, pero sí la que reduzca riesgo operativo.

Cuando la aplicación lo requiere, conviene apoyarse en ingeniería de integración para validar la combinación VFD-motor-protección, revisar cableado y puesta a tierra, y confirmar los límites reales de operación. Ese enfoque, que en SEIVARSA forma parte del soporte técnico aplicado, ayuda a especificar con menos incertidumbre y a reducir errores de campo.

Elegir bien un filtro dV/dt no consiste en añadir un componente más al esquema, sino en entender qué está ocurriendo entre el variador y el motor. Cuando esa parte de la instalación se analiza con datos reales, las decisiones suelen ser más simples y bastante más fiables.
