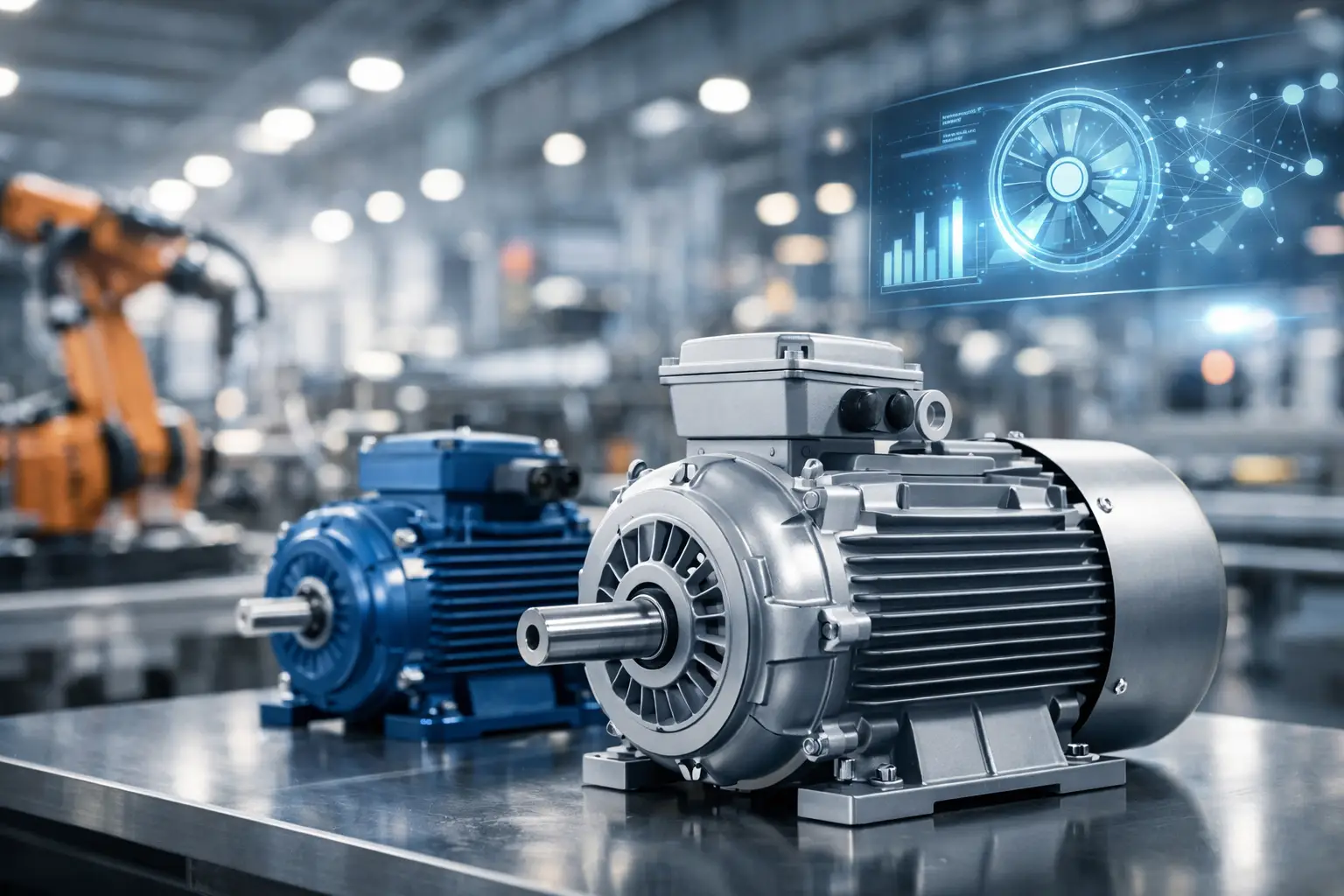

El futuro de motores IE4 IE5 en la industria

Un motor de alta eficiencia puede parecer una decisión sencilla en una hoja de especificación, pero su impacto real depende de todo lo que lo rodea: perfil de carga, horas de operación, variador de frecuencia, calidad de red, ambiente y estrategia de mantenimiento. El futuro de motores IE4 IE5 no consiste solo en sustituir motores IE2 o IE3 por equipos con menores pérdidas. Consiste en diseñar sistemas de accionamiento que consuman menos energía sin introducir riesgos de compatibilidad, par insuficiente o indisponibilidad operativa.

En SEIVARSA distribuimos motores eléctricos con existencia y soporte en México, con ingeniería de aplicación incluida.

Para plantas de fabricación, instalaciones de bombeo, HVAC-R, refrigeración industrial y OEM, la conversación ya no debe centrarse únicamente en el rendimiento nominal. La selección debe considerar el ciclo completo de operación y la interacción entre motor, control y carga mecánica.

Por qué IE4 e IE5 cambian la selección de motores

Las clases IE establecen niveles de eficiencia energética para motores eléctricos de baja tensión. IE4 corresponde a eficiencia superpremium e IE5 a eficiencia ultraprémium. La diferencia se traduce en menores pérdidas eléctricas y magnéticas, especialmente relevante en activos que trabajan miles de horas al año.

Sin embargo, el porcentaje de eficiencia no debe analizarse aislado. Un motor que opera cerca de su punto de carga óptimo puede ofrecer un retorno energético muy distinto al de otro sobredimensionado que funciona de forma continua con carga reducida. Por ello, un proyecto de modernización debe partir de datos de proceso: potencia absorbida, corriente, velocidad, par, arranques por hora, régimen de servicio y variaciones de caudal, presión o temperatura.

En aplicaciones de par variable, como ventiladores y bombas centrífugas, el potencial crece cuando el motor IE4 o IE5 se combina con un variador de frecuencia. Reducir velocidad en lugar de estrangular el proceso mediante válvulas o compuertas permite disminuir de forma significativa la potencia requerida. En cambio, en cintas transportadoras, extrusoras, mezcladoras, elevación o maquinaria de par constante, la prioridad puede estar en mantener la capacidad de sobrecarga, la precisión de velocidad y el comportamiento durante transitorios.

Futuro de motores IE4 IE5: eficiencia como sistema

La próxima generación de instalaciones industriales se definirá menos por el motor individual y más por el rendimiento del conjunto motor-variador-carga. Un motor IE5 conectado a un variador mal dimensionado, con cableado inadecuado o parámetros de control sin ajustar, no entregará el resultado esperado. Incluso puede sufrir tensiones de aislamiento, sobretemperatura o disparos que afecten a la producción.

Los motores IE4 se encuentran habitualmente en tecnologías de inducción optimizadas o en soluciones con rotor de imanes permanentes. Los IE5 suelen recurrir con mayor frecuencia a arquitecturas de imanes permanentes, reluctancia síncrona u otras tecnologías de pérdidas reducidas. Esta evolución aporta eficiencia, pero también modifica los criterios de selección del control electrónico.

Un accionamiento para motor de inducción no siempre proporcionará el mejor comportamiento con un motor síncrono de imanes permanentes o de reluctancia. Deben validarse el algoritmo de control, la identificación del motor, la realimentación necesaria en la aplicación y las curvas de par disponibles. Familias de variadores como Danfoss VLT FC 102, FC 202 y FC 302, VACON NXP, WEG CFW500 y CFW11 o Control Techniques Unidrive se seleccionan según potencia, dinámica, entorno y exigencias de comunicación, no solo por el valor de kW de la placa.

La compatibilidad con VFD no es opcional

En una sustitución directa, conviene confirmar que el motor es apto para alimentación por variador. El aislamiento debe soportar los frentes de tensión generados por la modulación PWM, particularmente cuando existen cables largos entre variador y motor. En estos casos pueden ser necesarios filtros dV/dt o filtros senoidales, además de una puesta a tierra correctamente ejecutada.

También hay que revisar los rodamientos. Las corrientes de eje pueden provocar degradación prematura si no se contemplan medidas como anillos de puesta a tierra, rodamientos aislados o una estrategia de filtrado adecuada. La necesidad exacta depende de la tensión, tamaño del motor, tipo de convertidor, longitud de cable y configuración de la instalación.

En motores de baja velocidad, la ventilación es otro punto crítico. Si el ventilador está acoplado al eje, su capacidad de refrigeración disminuye al reducir las revoluciones. Para un par elevado y continuo a baja velocidad, puede requerirse ventilación forzada independiente o una selección de motor con margen térmico adecuado. La eficiencia superior no elimina los límites térmicos de la aplicación.

Dónde tiene sentido migrar primero

No todos los motores deben cambiarse con el mismo criterio. Un inventario de activos permite priorizar aquellos equipos con muchas horas de funcionamiento, carga estable y consumo elevado. Las unidades críticas, donde una parada tiene un coste operativo relevante, requieren además valorar disponibilidad de repuestos, estandarización de bastidor, clase de protección IP, aislamiento, tipo de montaje y facilidad de sustitución.

Las oportunidades suelen concentrarse en sistemas de bombeo, ventilación, torres de refrigeración, compresores, transportadores y unidades de tratamiento de aire. Aun así, cada grupo plantea condiciones diferentes. En bombeo, el control de caudal y la curva hidráulica determinan el beneficio. En refrigeración, deben revisarse las condiciones de condensación, evaporación y demanda estacional. En transportadores, el par de arranque, la inercia y la coordinación con protecciones pueden ser más determinantes que la eficiencia a carga nominal.

Una sustitución en un área clasificada exige añadir los requisitos IEC-Ex o ATEX aplicables, junto con la temperatura superficial, certificación del conjunto y condiciones ambientales. En ambientes con polvo, humedad, lavado frecuente, altitud o alta temperatura, la clase de eficiencia debe convivir con la protección mecánica y térmica requerida. Especificar únicamente “IE5” no define un motor apto para proceso.

Coste total: el criterio que evita decisiones incompletas

El precio de compra continúa siendo relevante, especialmente en proyectos con múltiples posiciones, pero no representa el coste total de propiedad. La evaluación debe incluir consumo anual, horas de operación, mantenimiento, disponibilidad, pérdidas de producción ante fallo y posibles modificaciones de instalación.

Un motor IE5 puede resultar especialmente atractivo en operación continua y con carga próxima al rango eficiente. Sin embargo, puede no ser la opción técnicamente o económicamente más adecuada para un equipo que opera pocas horas, trabaja de forma intermitente o será reemplazado pronto por un rediseño de proceso. En algunos casos, un motor IE4 correctamente dimensionado y un variador bien parametrizado ofrecen una solución equilibrada.

La comparación debe realizarse con datos homogéneos: misma potencia útil, mismo régimen de carga, misma velocidad requerida y mismo entorno. Comparar solo la eficiencia indicada en catálogo puede ocultar diferencias de control, factor de potencia, comportamiento a carga parcial y requisitos auxiliares. El análisis energético gana valor cuando se apoya en mediciones reales de corriente, demanda, presión, caudal y tiempo de funcionamiento.

Ingeniería para una transición controlada

El salto hacia IE4 e IE5 debe integrarse en la planificación de mantenimiento y automatización. Antes de emitir una orden de compra, conviene revisar la carga, el factor de servicio, el arranque, la alimentación disponible, la coordinación de protecciones y la compatibilidad con PLC, comunicaciones industriales y arquitectura de panel.

La puesta en marcha merece la misma atención. Ajustar rampas, límites de corriente, control vectorial, protecciones térmicas y referencias de proceso permite que el accionamiento trabaje dentro de la capacidad real del motor. También es recomendable documentar parámetros, planos de conexión y repuestos equivalentes para reducir tiempos de intervención futuros.

SEIVARSA puede apoyar este proceso desde el dimensionamiento del conjunto VFD-motor-protección hasta la validación de cableado, filtrado y condiciones de operación. El objetivo no es seleccionar la clase IE más alta por defecto, sino definir una solución compatible con la carga, el proceso y la continuidad requerida.

La mejor decisión empieza por identificar qué motores consumen más, cuáles son críticos y qué condiciones reales soportan. Con esa base, IE4 e IE5 dejan de ser una tendencia de catálogo y se convierten en una mejora técnica medible dentro de la estrategia de operación de la planta.
