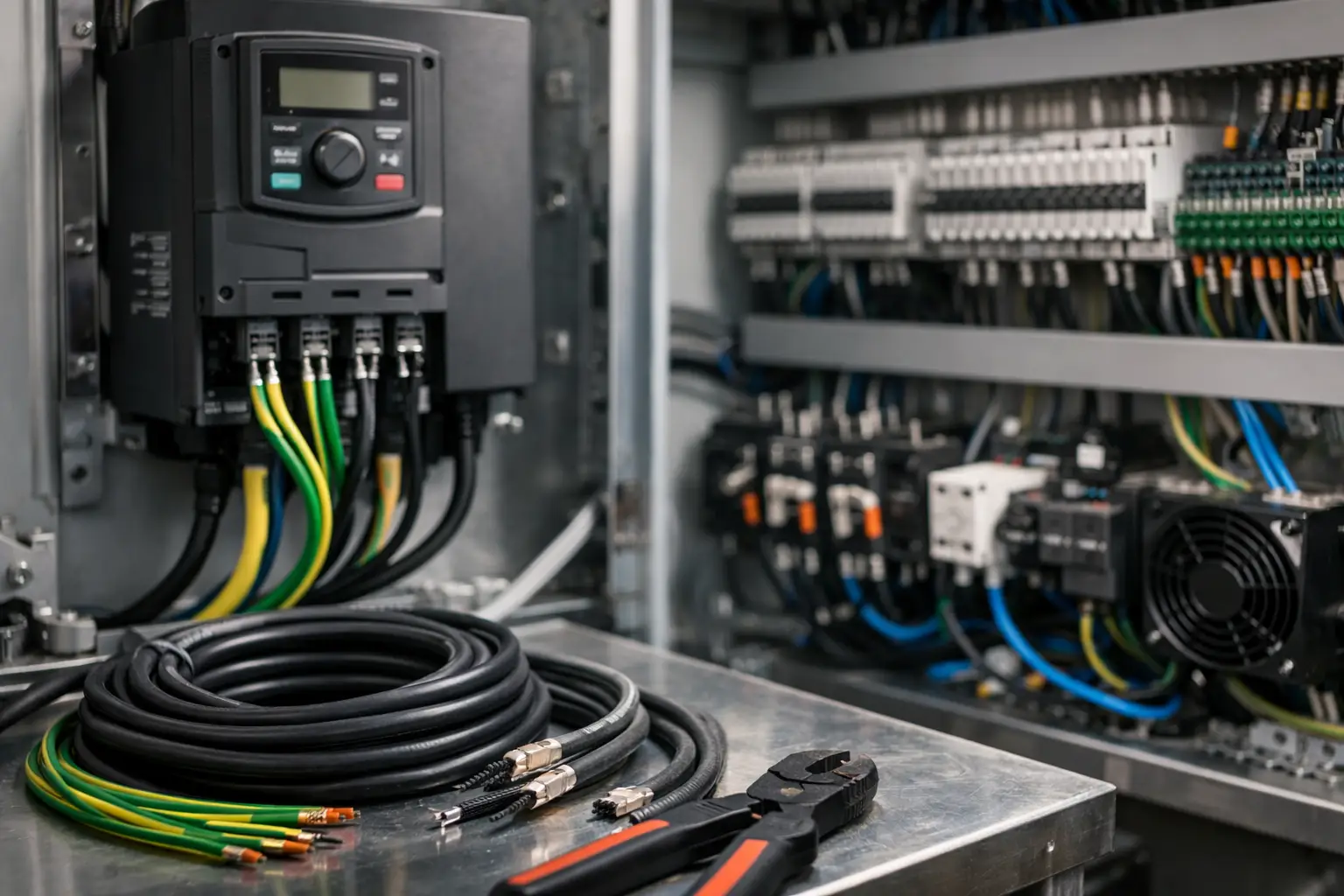

Guía de cableado para VFD en cuadros industriales

Un VFD correctamente dimensionado puede presentar fallos intermitentes, disparos por tierra o comunicaciones inestables si el cableado no acompaña a la aplicación. La guía de cableado para VFD debe tratar el variador, el motor, las protecciones y el sistema de control como una única arquitectura eléctrica. No basta con llevar tres fases al equipo y otras tres al motor: la conmutación PWM genera condiciones de compatibilidad electromagnética, aislamiento y puesta a tierra que deben resolverse desde el diseño del cuadro.

En SEIVARSA distribuimos Control Techniques con existencia y soporte en México, con ingeniería de aplicación incluida.

Antes de cablear: revisar aplicación y documentación

El manual específico del variador siempre prevalece sobre cualquier criterio general. Las bornas, pares de apriete, longitudes admisibles de cable de motor, tipo de fusible, requisitos de reactancia y esquema de puesta a tierra cambian entre familias como Danfoss VLT FC 102, FC 202 o FC 302, VACON NXP, WEG CFW500 y CFW11, o Control Techniques Commander y Unidrive.

Antes de abrir canaletas, confirme la tensión y frecuencia de red, la corriente nominal del motor, el tipo de carga y el entorno. Una bomba o un ventilador suelen trabajar con par variable; una cinta transportadora, una extrusora o un elevador pueden exigir par constante y, en determinados ciclos, sobrecarga elevada. También deben revisarse la altitud, temperatura ambiente, grado de protección del armario, distancia hasta el motor y presencia de atmósferas clasificadas cuando proceda.

El motor merece una comprobación independiente. Para cables largos, alta frecuencia de conmutación o motores no preparados para alimentación por inversor, puede ser necesario aplicar filtros dV/dt, filtros sinusoidales o una solución equivalente definida por el fabricante. Un motor inverter duty no elimina la necesidad de evaluar la longitud del cable ni la calidad de la instalación.

Guía de cableado para VFD: separar funciones desde el cuadro

Una instalación ordenada distingue cuatro recorridos: alimentación de red, salida hacia motor, control de baja señal y comunicaciones. La separación física es una medida de ingeniería, no una preferencia estética. Los conductores de potencia conmutada a la salida del VFD pueden inducir ruido en referencias analógicas, entradas digitales o redes industriales si comparten canaleta durante tramos prolongados.

Cuando la disposición del cuadro obligue a cruzar recorridos, el cruce debe realizarse a 90 grados siempre que sea posible. Las señales de 0-10 V, 4-20 mA, termistores, encóders y buses de comunicación requieren especial atención. Utilice canaletas diferenciadas, cables apantallados cuando el manual lo especifique y borneros claramente identificados para facilitar el mantenimiento posterior.

La conexión a tierra debe ser continua, de baja impedancia y con trayectos cortos. El chasis del variador, la placa de montaje, el motor y las pantallas de los cables deben formar parte de una estrategia común de equipotencialidad. Una tierra de protección conectada con conductor demasiado largo, enrollado o compartido de forma deficiente puede comportarse mal frente a las componentes de alta frecuencia generadas por el variador.

Alimentación de red y protecciones de entrada

La entrada del VFD debe alimentarse desde una protección coordinada según la corriente del equipo, la capacidad de cortocircuito disponible y la recomendación de su documentación técnica. Según el modelo y la instalación, esta coordinación puede incluir interruptor automático, fusibles ultrarrápidos o de la clase indicada, seccionador de mantenimiento, contactor de línea y reactancia de entrada.

El seccionador permite aislar el equipo para intervenciones seguras, pero no debe utilizarse como método habitual de arranque y parada. El mando normal debe realizarse mediante las entradas de control, la red de automatización o el teclado del variador. Asimismo, si se emplea un contactor aguas arriba, debe respetarse la secuencia de maniobra recomendada para evitar ciclos de energización innecesarios.

Las reactancias de línea pueden ser recomendables cuando la red es rígida, existen varios variadores en la misma alimentación o se desea limitar corrientes transitorias y reducir la distorsión armónica. En instalaciones con requisitos de calidad de red más exigentes, la solución puede requerir filtros armónicos o configuraciones específicas. La elección depende de la potencia, la impedancia de red y los límites aplicables en el punto de conexión.

Salida al motor: U, V, W y protección térmica

La salida del variador se conecta directamente al motor mediante las bornas U, V y W. No deben instalarse condensadores de compensación de factor de potencia, bancos de condensadores ni descargadores convencionales entre el VFD y el motor. Estos elementos pueden interactuar con la salida PWM y causar alarmas o daños en el equipo.

Evite también abrir un contactor de salida con el motor en marcha, salvo que el fabricante contemple explícitamente esa maniobra y se aplique la lógica adecuada. Si una aplicación requiere aislar varios motores, bypass o conmutación, el diseño debe contemplar enclavamientos eléctricos y mecánicos, tiempos de espera y condiciones de ausencia de tensión.

Seleccione cable apto para variador, especialmente en recorridos largos o entornos industriales exigentes. La sección se calcula por corriente, método de instalación, agrupamiento, temperatura y caída de tensión, no solo por la potencia nominal. El apantallamiento del cable de motor y su terminación de 360 grados en prensaestopas o abrazaderas EMC pueden ser necesarios para controlar emisiones. La forma de conectar la pantalla depende del modelo, del sistema de tierra y de las instrucciones del fabricante.

Si el motor incorpora PTC, PT100 u otra protección térmica, cablee el sensor a la entrada prevista y parametre la función correspondiente. Dejar el sensor sin utilizar puede restar protección en aplicaciones con ventilación reducida a bajas revoluciones, carga pesada o ciclos frecuentes de arranque.

Cableado de mando, referencias y seguridad funcional

Las señales de mando deben cablearse después de definir la filosofía de operación. Un arranque a dos hilos mantiene una orden sostenida de marcha; un mando a tres hilos utiliza pulsadores separados de marcha y paro. Ambas opciones son válidas, pero cambian la respuesta tras una pérdida de red, un rearme de alarma o un cambio a control local.

Para una referencia analógica, compruebe si el sistema entrega 0-10 V, 4-20 mA o una señal distinta, y configure tanto el tipo de entrada como sus escalas mínima y máxima. La pantalla del cable analógico debe conectarse según el criterio indicado por el fabricante, normalmente buscando minimizar bucles de tierra sin perder inmunidad al ruido. No comparta el retorno de una señal sensible con circuitos de potencia.

Las funciones de paro de emergencia y seguridad no deben resolverse de manera improvisada cortando señales de mando. Cuando el variador disponga de Safe Torque Off, es necesario diseñar y validar el circuito conforme al nivel de seguridad requerido por la máquina. STO evita la generación de par en el motor, pero no equivale por sí solo al aislamiento eléctrico de la red.

En comunicaciones Modbus, PROFINET, EtherNet/IP, CANopen u otros protocolos, mantenga la topología, blindaje, terminaciones y radios de curvatura especificados. Una red que funciona durante una prueba de banco puede fallar en producción si comparte recorrido con el cable de motor o si se omiten resistencias de terminación.

EMC, armónicos y puesta a tierra: donde aparecen los problemas difíciles

La compatibilidad electromagnética se define por el conjunto, no por una sola pieza. Un VFD con filtro EMC integrado puede requerir una determinada configuración de tierra y una longitud máxima de cable de motor para cumplir su categoría de emisiones. Si se instala en una red IT o con esquemas de puesta a tierra particulares, la configuración del filtro puede variar. Nunca modifique puentes o conexiones internas sin consultar la documentación aplicable.

Los filtros EMC, reactancias y filtros de salida ocupan espacio y generan calor. Deben considerarse desde el diseño del armario, junto con distancias de ventilación, dirección del flujo de aire y accesibilidad de mantenimiento. Una placa de montaje metálica con buena continuidad puede mejorar el comportamiento EMC, siempre que las pantallas y conexiones se ejecuten correctamente.

Los interruptores diferenciales requieren igualmente una selección compatible con variadores. Las corrientes de fuga y componentes de alta frecuencia pueden provocar disparos intempestivos si el tipo de dispositivo no es el adecuado. La elección debe basarse en el manual del VFD, la normativa aplicable y la arquitectura de protección de la instalación.

Verificaciones antes de la puesta en marcha

Con el cuadro desenergizado y aplicando los procedimientos de bloqueo y consignación, verifique el par de apriete de bornas, la continuidad de tierra, la identificación de cables y la ausencia de cortocircuitos entre fases. Compruebe que no se ha conectado la red a las bornas de salida del motor, un error que puede dañar el variador de forma inmediata.

Antes de operar con carga, introduzca los datos de placa del motor: tensión, corriente, frecuencia, velocidad, potencia y coseno de phi cuando el equipo lo solicite. Ejecute la identificación o autotuning solamente en las condiciones permitidas por la máquina. En sistemas con inercia, bombas, ventiladores o transporte de material, ajuste aceleraciones y deceleraciones para no provocar sobrecorriente, sobretensión del bus de continua o esfuerzos mecánicos innecesarios.

Durante las primeras pruebas, supervise corriente por fase, sentido de giro, estabilidad de la referencia, temperatura de motor y variador, así como posibles alarmas de tierra, sobrecarga o comunicación. Una comprobación con tendencia de variables, no solo una prueba breve de marcha, permite detectar defectos de cableado y parametrización antes de que afecten a la producción.

Un buen cableado deja margen para diagnosticar, ampliar y mantener. Cuando la aplicación exige coordinación entre VFD, motor, protecciones, filtrado y PLC, la revisión de ingeniería previa evita que una decisión aparentemente menor en el cuadro se convierta en una parada difícil de localizar. SEIVARSA puede apoyar esa validación técnica desde la selección hasta la puesta en marcha, con base en la documentación del fabricante y las condiciones reales de la instalación.
