Guía de componentes para refrigeración industrial
Una instalación frigorífica puede perder disponibilidad no por el compresor, sino por un presostato mal ajustado, un motor sin protección adecuada, una válvula incorrectamente dimensionada o un variador parametrizado fuera de la curva de la aplicación. Esta guía de componentes para refrigeración industrial organiza los elementos que intervienen en el circuito frigorífico, la potencia y el control para facilitar una selección técnicamente coherente.
En SEIVARSA distribuimos refrigeración Danfoss con existencia y soporte en México, con ingeniería de aplicación incluida.
El criterio no debe ser comprar componentes de forma aislada. La capacidad frigorífica requerida, el refrigerante, las temperaturas de evaporación y condensación, la estrategia de desescarche, el perfil de carga y la arquitectura de automatización definen el conjunto. En plantas de proceso, cámaras frigoríficas, túneles de congelación, centrales de frío y HVAC-R industrial, esa compatibilidad condiciona tanto el consumo específico como las paradas no planificadas.
Arquitectura de una instalación de refrigeración industrial
Un sistema completo combina tres capas. La primera es el circuito frigorífico: compresión, condensación, expansión y evaporación. La segunda es la capa de potencia, que alimenta compresores, ventiladores, bombas, resistencias y válvulas. La tercera corresponde al control: instrumentación, lógica de regulación, comunicaciones, alarmas y supervisión.
Separar estas capas ayuda a localizar responsabilidades técnicas, pero no elimina sus dependencias. Por ejemplo, reducir la velocidad de un ventilador de condensador mediante un variador de frecuencia modifica la presión de condensación; esta variable afecta al trabajo del compresor y a la capacidad disponible. Por ello, cada modificación de potencia debe revisarse desde la lógica frigorífica y no únicamente desde el cuadro eléctrico.
Circuito de refrigerante: componentes principales
El compresor eleva la presión y temperatura del refrigerante. Puede ser alternativo, scroll, tornillo o centrífugo según potencia, régimen de trabajo, refrigerante y capacidad de modulación requerida. En centrales con varios compresores, la regulación escalonada o variable permite adaptar la capacidad a la demanda real, aunque exige una estrategia de control que evite ciclos cortos y reparto de horas desequilibrado.
El condensador rechaza el calor absorbido en el evaporador y el generado durante la compresión. Puede ser de aire, evaporativo o de agua. Su selección depende, entre otros factores, de la temperatura ambiente de diseño, calidad y disponibilidad de agua, restricciones sanitarias, espacio y mantenimiento admisible. Los ventiladores EC son una alternativa frecuente, mientras que los motores asíncronos con VFD ofrecen flexibilidad cuando se requiere control preciso, potencia elevada o integración con la automatización existente.
El evaporador capta calor del recinto, producto o fluido de proceso. Además de su capacidad nominal, deben revisarse el caudal de aire, la separación de aletas, la pérdida de carga, el método de desescarche y la distribución del refrigerante. Una batería apta para refrigeración positiva no siempre responde correctamente en congelación, donde el escarchado y los ciclos de desescarche tienen mayor impacto operativo.
La válvula de expansión regula el aporte de refrigerante al evaporador. Las válvulas termostáticas son adecuadas en aplicaciones definidas y relativamente estables; las válvulas electrónicas aportan mayor capacidad de ajuste ante cargas variables y pueden integrarse con controladores específicos. La decisión depende de la estabilidad requerida, la variedad de condiciones de operación y el nivel de control disponible.

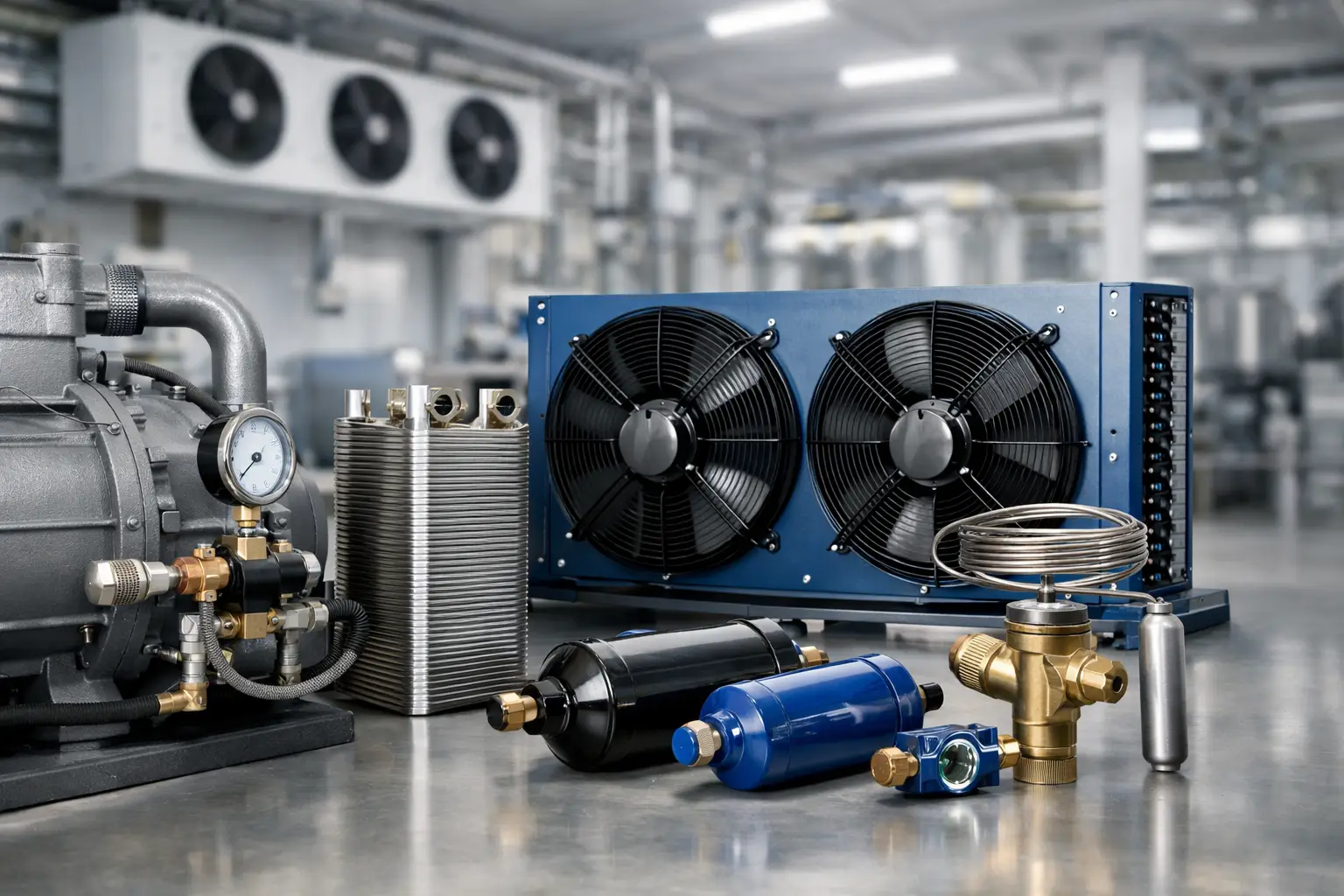

Completan el circuito elementos como recipiente de líquido, separador de aceite, acumulador de aspiración, filtro deshidratador, visor de líquido, válvulas solenoides, válvulas de retención, válvulas de seguridad y tubería. Cada uno responde a una función concreta de protección, estabilización o mantenimiento. Sustituirlos por referencias genéricas sin confirmar presión de diseño, compatibilidad química y conexión puede introducir restricciones de caudal o riesgos de fuga.
Guía de componentes para refrigeración industrial y potencia
La parte eléctrica debe seleccionarse a partir de los datos reales de placa, el método de arranque, el ciclo de trabajo y las condiciones ambientales del armario. La corriente nominal no basta: hay que considerar corriente de arranque, sobrecargas previstas, temperatura, altitud, ventilación, grado de protección y posible presencia de atmósferas clasificadas cuando aplique IEC-Ex o ATEX.
Los motores de compresores, ventiladores y bombas pueden requerir construcción inverter duty cuando trabajen con variador. Esta característica es relevante porque el aislamiento del bobinado, la tensión reflejada en cableados largos y la refrigeración del propio motor cambian al operar a velocidad variable. En motores de baja velocidad sostenida puede ser necesario ventilador independiente o una revisión térmica específica.
Los variadores de frecuencia permiten modular ventiladores, bombas de glicol, bombas de agua de condensación y, en determinadas arquitecturas, compresores compatibles. Familias como Danfoss VLT FC 102, FC 202, FC 301 o FC 302, VACON NXP, WEG CFW500 y CFW11, y soluciones de Control Techniques se seleccionan por rango de potencia, tipo de carga, comunicaciones, grado IP, capacidad de sobrecarga y funciones de seguridad.
Para ventiladores y bombas predomina la carga de par variable, donde la reducción de velocidad puede disminuir de forma significativa el consumo. Un compresor, sin embargo, debe validarse con su fabricante y con el mapa operativo de la instalación: el rango mínimo de frecuencia, la lubricación, el retorno de aceite y la prevención de resonancias no son detalles de parametrización menores.
Los arrancadores suaves resultan útiles cuando se desea limitar la corriente y el esfuerzo mecánico durante el arranque, manteniendo el motor a velocidad fija en servicio. No sustituyen a un variador cuando se necesita control continuo de capacidad o presión. Elegir entre ambos requiere definir primero la función de proceso, no solo comparar la inversión inicial.
Protección, maniobra y calidad de energía
Interruptores automáticos, guardamotores, contactores, relés térmicos, fusibles y protecciones diferenciales forman la base de la coordinación eléctrica. Su capacidad de corte debe corresponder a la corriente de cortocircuito disponible en el punto de instalación. También debe verificarse la selectividad con las protecciones aguas arriba para que un fallo local no desconecte toda la central frigorífica.
Un VFD incorpora protecciones electrónicas, pero no elimina la necesidad de una arquitectura de protección externa correctamente diseñada. La selección del interruptor, el cable, la puesta a tierra y el dispositivo de seccionamiento debe seguir las indicaciones del fabricante del variador y la normativa aplicable. En aplicaciones críticas, la disponibilidad de bypass, redundancia o alimentación de control independiente se evalúa según el análisis de riesgo de parada.
Los reactores de línea, filtros de armónicos, filtros dV/dt y filtros sinusoidales se valoran según la red, la longitud de cable entre VFD y motor, la sensibilidad de otras cargas y los límites de compatibilidad electromagnética. No todos los variadores requieren la misma configuración. Instalar filtrado por defecto puede elevar coste y pérdidas; omitirlo cuando la aplicación lo necesita puede acelerar el deterioro del aislamiento o generar interferencias en señales de control.
Automatización e instrumentación de proceso
La regulación frigorífica depende de medidas fiables. Los transductores de presión permiten controlar aspiración, descarga, condensación y aceite; las sondas de temperatura intervienen en recalentamiento, desescarche, retorno, producto y ambiente. En circuitos secundarios, los caudalímetros, interruptores de flujo y sensores de nivel aportan protecciones adicionales.
La precisión declarada de un sensor no es el único criterio. Deben revisarse rango, tipo de salida, compatibilidad con el refrigerante o fluido, conexión de proceso, grado IP, respuesta dinámica y facilidad de sustitución. Una sonda correctamente elegida pero ubicada junto a una fuente de calor o con cableado sin apantallamiento puede producir una regulación inestable.
Los controladores dedicados gestionan compresores, ventiladores, válvulas electrónicas y desescarche. Cuando la planta exige integración con PLC, SCADA o BMS, conviene definir desde el inicio protocolos como Modbus, BACnet, Profibus o Ethernet industrial, además de la lista de señales, alarmas, consignas y estados necesarios. WAGO y otros sistemas modulares de conexión y automatización facilitan la construcción ordenada de cuadros, especialmente cuando existen varias cámaras, circuitos o zonas de proceso.
El cuadro eléctrico debe contemplar bornes identificados, fuentes de alimentación, relés de interfaz, protecciones auxiliares, ventilación, espacio de reserva y una distribución que permita mantenimiento seguro. El orden interno no es solo documental: reduce tiempos de diagnóstico durante una parada y disminuye el riesgo de errores en intervención.
Criterios de selección antes de emitir una compra
Antes de cerrar la especificación, conviene reunir la potencia y corriente de cada motor, tensión y frecuencia de red, tipo de refrigerante, temperaturas de diseño, presión máxima admisible, temperaturas ambiente, ciclo de trabajo, distancias de cableado y señales de control requeridas. También deben definirse el nivel de continuidad esperado, la estrategia de mantenimiento y la disponibilidad de repuestos normalizados.
La estandarización por familias de variadores, motores, protecciones y controladores simplifica las existencias de mantenimiento y reduce el tiempo de ingeniería en futuras ampliaciones. No obstante, estandarizar no significa forzar una misma referencia en todas las cargas. Un ventilador axial, una bomba de salmuera y un compresor de tornillo presentan perfiles eléctricos y frigoríficos distintos.
SEIVARSA puede participar en la revisión de compatibilidad entre variador, motor, protección, cableado y automatización, incluyendo criterios de dimensionamiento y puesta en marcha. Este enfoque resulta especialmente útil cuando se interviene una instalación existente con documentación incompleta o cuando se debe mantener la operación durante una modernización.
La mejor selección es la que permite que el sistema funcione dentro de sus límites de diseño, se pueda mantener con claridad y entregue datos suficientes para anticipar desviaciones. Antes de sustituir un componente, documente la condición de operación que lo ha llevado al fallo: esa información suele ser más valiosa que la referencia retirada.
