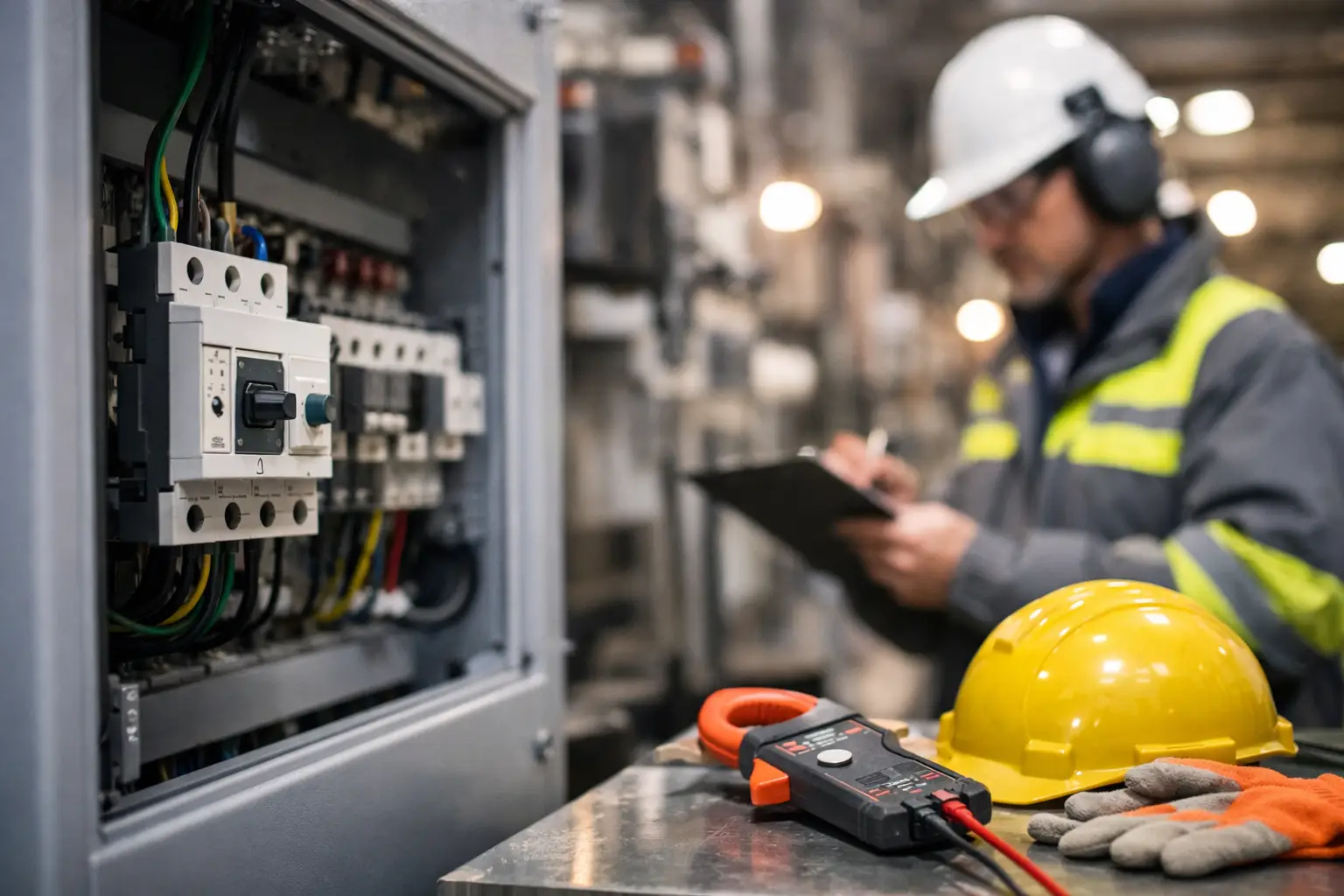

Guía de protección diferencial en industria

Un disparo diferencial en una línea de producción puede detener una bomba, una cámara frigorífica o un sistema de transporte sin que exista una avería evidente en el motor. El origen puede estar en corrientes de fuga acumuladas, filtros EMC, humedad, aislamiento degradado o una selección inadecuada del dispositivo. Esta guía de protección diferencial en industria plantea el criterio de ingeniería necesario para proteger a las personas y mantener la disponibilidad de la instalación.

La protección diferencial no debe seleccionarse como un componente aislado del cuadro. Su comportamiento depende del esquema de puesta a tierra, de la carga, de los conductores, de los variadores de frecuencia, de los filtros y de la coordinación con magnetotérmicos, fusibles e interruptores de cabecera. Un dispositivo correctamente especificado reduce riesgos eléctricos; uno mal elegido puede generar disparos intempestivos o, en el extremo opuesto, no detectar una corriente residual con la forma de onda esperada.

Qué protege un diferencial y qué no

Un interruptor diferencial compara la corriente que circula por los conductores activos. Cuando detecta un desequilibrio superior a su sensibilidad nominal, interpreta que parte de la corriente está derivándose a tierra o a una masa accesible y abre el circuito. Su función principal es limitar el riesgo asociado a contactos indirectos y determinadas fugas a tierra.

No protege por sí solo frente a sobrecargas, cortocircuitos, pérdida de fase, sobretemperatura del motor ni fallo mecánico de la carga. Por ello, en un circuito industrial suele trabajar junto a protección contra cortocircuito y sobrecarga, relés térmicos o electrónicos, guardamotores y la lógica de control correspondiente. En aplicaciones críticas, la protección también debe integrarse con alarmas, supervisión de aislamiento y estrategias de parada segura.

La sensibilidad se expresa en miliamperios. Los dispositivos de 30 mA suelen destinarse a protección adicional de personas en circuitos finales donde el análisis de riesgo y la reglamentación lo requieren. En alimentadores, cuadros de distribución o grupos de cargas, sensibilidades de 100, 300 o 500 mA pueden utilizarse con objetivos de protección contra incendios, supervisión de fugas o selectividad. El valor correcto no se decide por costumbre: debe responder al riesgo, a la corriente de fuga permanente y al esquema de protección de la instalación.

Guía de protección diferencial en industria: variables de selección

La primera pregunta es qué tipo de corriente residual puede producir la carga. Una instalación industrial actual no está formada únicamente por resistencias y motores conectados directamente a red. Variadores, arrancadores electrónicos, fuentes conmutadas, rectificadores, cargadores, sistemas UPS y equipos HVAC-R incorporan electrónica de potencia capaz de generar componentes pulsantes, de alta frecuencia o continuas.

Un diferencial tipo AC detecta corrientes residuales sinusoidales alternas y su uso resulta limitado ante cargas electrónicas. El tipo A puede detectar corriente alterna y corriente residual pulsante continua, por lo que es habitual en circuitos con electrónica monofásica compatible. El tipo F está diseñado para determinadas cargas monofásicas controladas por variador y ofrece una mayor inmunidad frente a disparos no deseados en ese entorno.

Para variadores trifásicos, rectificadores y aplicaciones donde pueda aparecer una componente continua lisa, debe evaluarse el uso de tipo B o de soluciones de detección específicamente aprobadas para la arquitectura del equipo. Una componente continua puede afectar a la capacidad de detección de dispositivos no preparados para ella. La recomendación del fabricante del variador, la topología del rectificador, los filtros instalados y la normativa aplicable determinan la elección final.

También hay que definir la corriente nominal del dispositivo, su poder de corte cuando aplique, la compatibilidad con el interruptor asociado y las condiciones de instalación. Un diferencial debe soportar la corriente de servicio prevista sin convertirse en un punto débil térmico del cuadro. En circuitos con picos de arranque, transformadores, condensadores o filtros de red, la inmunidad a transitorios es igualmente relevante.

Corriente de fuga permanente: el dato que evita disparos

Cada equipo conectado puede aportar una pequeña corriente de fuga a tierra. En una instalación con muchas fuentes de alimentación, filtros EMC, variadores o motores de cable largo, esas corrientes se suman. Si el valor acumulado se acerca a la sensibilidad del diferencial, el disparo puede producirse durante una maniobra, una conmutación de red o una variación de carga, incluso cuando no exista un defecto de aislamiento.

Antes de agrupar cargas bajo un mismo diferencial conviene medir la fuga real con una pinza adecuada para corriente residual, considerando distintas condiciones operativas: equipo parado, carga nominal, arranque, funcionamiento con variador y ciclos de desescarche en refrigeración. El dimensionamiento debe reservar margen respecto a la corriente de fuga normal. Este margen no es un número universal, porque depende de la sensibilidad, del tipo de dispositivo y de la dinámica de la aplicación.

Dividir circuitos suele mejorar el diagnóstico y la continuidad operativa. Separar control, potencia, servicios auxiliares y cargas con electrónica intensa permite localizar fallos con mayor rapidez y evita que una fuga en un ramal secundario desconecte una sección completa de proceso.

Variadores de frecuencia, motores y cableado

La combinación VFD-motor requiere una revisión específica. Los flancos de conmutación del inversor, la longitud del cable de motor y los filtros EMC pueden aumentar las corrientes capacitivas hacia tierra. En motores de gran potencia o recorridos largos, este efecto puede ser significativo.

No es recomendable instalar un diferencial aguas abajo de un variador salvo que el fabricante de la solución lo contemple expresamente. En la mayoría de arquitecturas, el dispositivo se sitúa en la alimentación del variador y se selecciona según las corrientes residuales previsibles y el tipo de convertidor. La puesta a tierra del motor, el blindaje del cable cuando corresponda y la conexión de pantalla en el cuadro deben ejecutarse conforme a las instrucciones de instalación para controlar interferencias y garantizar un camino de protección eficaz.

En familias de variadores como Danfoss VLT FC 102, FC 202 o FC 302, VACON NXP, WEG CFW500 y CFW11, o equipos Control Techniques, la documentación técnica de cada modelo debe revisarse antes de definir el diferencial. La presencia de filtros RFI internos o externos, reactancias, filtros senoidales y configuraciones de red modifica el comportamiento de fuga y la compatibilidad del conjunto.

Selectividad: que dispare el dispositivo correcto

La selectividad evita que un defecto en un circuito final abra el interruptor general de una nave, una sala técnica o un proceso completo. Se obtiene coordinando sensibilidad y tiempo de disparo entre dispositivos instalados en serie. Habitualmente, el dispositivo aguas abajo debe actuar antes que el de cabecera, mientras que este último puede incorporar retardo selectivo cuando el diseño lo requiera.

No basta con elegir un diferencial de mayor sensibilidad en cabecera. La coordinación debe comprobarse con las curvas del fabricante, la corriente de defecto esperable, el esquema de tierra y la protección contra sobreintensidad. En redes TT, por ejemplo, la protección diferencial tiene un papel especialmente relevante en la desconexión automática. En esquemas TN o IT, el enfoque puede variar y debe evaluarse dentro del diseño global de la instalación.

La continuidad de servicio puede justificar el uso de relés diferenciales con toroide externo, ajuste de sensibilidad, temporización y salida de alarma. Esta alternativa resulta útil en alimentadores de potencia, cuadros de proceso o instalaciones donde una alarma previa permite intervenir antes de una desconexión. No sustituye el análisis de seguridad, pero aporta capacidad de diagnóstico y mantenimiento planificado.

Instalación y pruebas que deben formar parte de la puesta en marcha

Un dispositivo diferencial correctamente seleccionado puede fallar en su función si el cableado no respeta su principio de medida. Todos los conductores activos del circuito protegido deben atravesar el mismo dispositivo o toroide. El conductor de protección no debe pasar por él, y los neutros no pueden compartirse entre circuitos protegidos por diferenciales distintos.

La verificación debe incluir el sentido de conexión indicado por el fabricante, el apriete de bornes, la continuidad del conductor de protección, la resistencia de aislamiento y la prueba funcional mediante el botón de test. En instalaciones industriales, la prueba con instrumento de medida aporta información más útil: permite comprobar corriente y tiempo de disparo, además de validar la coordinación prevista.

El mantenimiento no consiste únicamente en pulsar el botón de prueba. Cuando aparecen disparos repetidos, conviene registrar fecha, equipo en servicio, carga conectada y condición ambiental. La humedad en cajas de conexiones, el deterioro del aislamiento de un cable, un filtro averiado o una modificación no documentada en el cuadro pueden ser la causa real. Desconectar definitivamente el diferencial para mantener la producción traslada el riesgo y complica el diagnóstico posterior.

Criterio de ingeniería para una protección disponible

La selección debe partir de un inventario de cargas y no del calibre disponible en almacén. Identificar motores directos, variadores, resistencias, fuentes de alimentación, sistemas de climatización, refrigeración y automatización permite asignar el tipo de detección, la sensibilidad y la arquitectura de distribución más adecuada. Después se revisan fugas, selectividad, puesta a tierra y compatibilidad electromagnética como un único sistema.

SEIVARSA puede apoyar este proceso desde la selección y coordinación de protección hasta la validación de integración entre variador, motor, cableado y cuadro. El resultado esperado no es simplemente instalar más dispositivos, sino definir una protección que responda al defecto real, mantenga la segmentación del proceso y facilite el mantenimiento.

Cuando una instalación dispara sin causa aparente, la mejor decisión rara vez es aumentar la sensibilidad o eliminar la protección. Medir, clasificar las cargas y revisar la coordinación devuelve el problema al terreno donde debe resolverse: la ingeniería de la instalación.
