Qué significa IP54 en variadores de frecuencia
Un variador instalado junto a una línea de producción no se enfrenta a las mismas condiciones que otro montado en una sala eléctrica limpia. Polvo en suspensión, salpicaduras, condensación y operaciones de limpieza condicionan tanto la vida útil como la disponibilidad del equipo. Por eso, entender qué significa IP54 en variadores de frecuencia es necesario antes de especificar un convertidor para bombeo, ventilación, refrigeración, maquinaria OEM o procesos industriales.
En SEIVARSA distribuimos variadores de frecuencia con existencia y soporte en México, con ingeniería de aplicación incluida.
IP54 describe el nivel de protección que proporciona la envolvente del equipo frente al acceso a partes peligrosas, la entrada de cuerpos sólidos y la entrada de agua. No es una referencia directa a la potencia del variador, a su capacidad de sobrecarga ni a la precisión del control de motor. Es una clasificación de envolvente que debe analizarse junto con la temperatura ambiente, la ventilación, el método de montaje, la carga del motor y las exigencias de la instalación.
Qué significa IP54 en variadores de frecuencia
El código IP procede de la norma IEC 60529. Sus dos cifras indican categorías de protección distintas. En un variador con grado IP54, el primer número se refiere a los sólidos y el segundo al agua.
El 5 indica que la envolvente está protegida contra el polvo en una cantidad que no debe impedir el funcionamiento satisfactorio ni comprometer la seguridad. No significa que sea completamente estanca al polvo. Puede producirse una entrada limitada de partículas, especialmente con el paso del tiempo o en entornos con polvo fino, pero el diseño de la envolvente evita una acumulación perjudicial en condiciones de uso previstas.

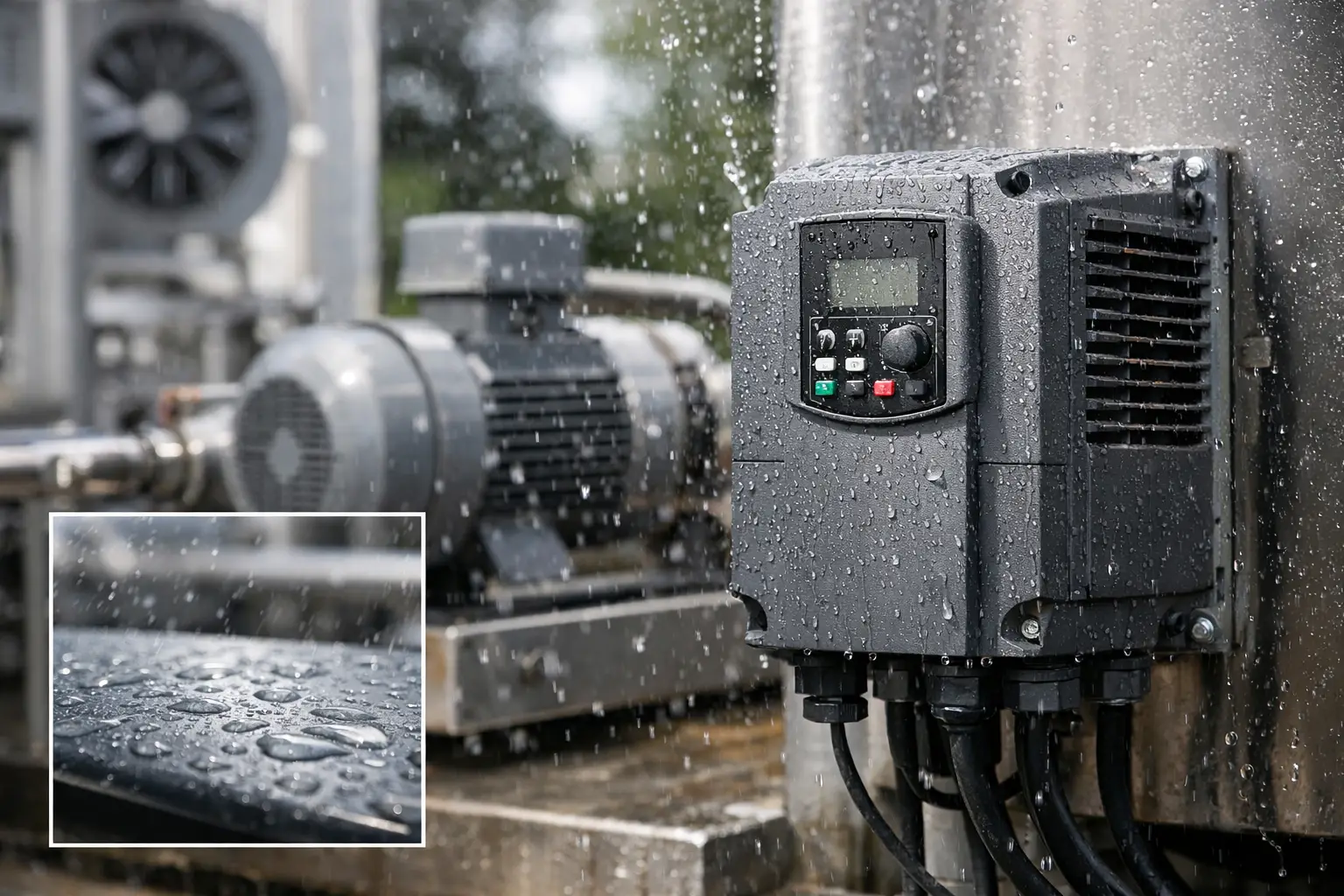

El 4 indica protección frente a salpicaduras de agua desde cualquier dirección. Esto resulta adecuado para ubicaciones donde puede haber goteo ocasional, condensación o salpicaduras no presurizadas. No autoriza el lavado directo del variador con manguera, hidrolimpiadora o chorro de agua. Para esas condiciones se necesita revisar una clasificación superior y, sobre todo, el procedimiento real de limpieza de la planta.
En términos prácticos, un VFD IP54 puede ser una alternativa apropiada cuando el equipo debe instalarse fuera de un armario eléctrico convencional y el ambiente presenta contaminación industrial moderada o humedad ocasional. Aun así, la selección no debería basarse solo en las dos cifras de la placa.
IP54 no equivale a equipo impermeable
Es frecuente interpretar IP54 como una autorización para instalar el variador en cualquier zona húmeda. Esa lectura genera problemas. La clasificación cubre ensayos específicos de entrada de sólidos y agua, pero no valida automáticamente la resistencia del conjunto frente a vapor permanente, agentes químicos, nieblas de aceite, atmósferas salinas, radiación solar o lavados intensivos.
Tampoco sustituye el diseño correcto de prensaestopas, conduits, juntas, respiraderos y entradas de cable. Un variador IP54 con una entrada de cables mal sellada deja de comportarse como el sistema previsto por el fabricante. El mismo criterio aplica a puertas mal cerradas, tornillería incompleta o mecanizados realizados en campo sin conservar la estanqueidad.
En instalaciones de refrigeración, tratamiento de agua o industria alimentaria, conviene diferenciar entre salpicadura ocasional y lavado operativo. Si el procedimiento de saneamiento utiliza espuma, productos alcalinos, desinfectantes o agua a presión, la protección IP54 puede no ser suficiente. La compatibilidad química de la envolvente y de las juntas merece una revisión independiente.
La envolvente no elimina las limitaciones térmicas
La mayor protección frente al ambiente suele reducir el intercambio de aire con el exterior. En consecuencia, la gestión térmica gana importancia. Un variador IP54 puede requerir una disposición de montaje concreta, distancias libres para circulación de aire o una reducción de capacidad cuando la temperatura ambiente supera ciertos valores.
Esto afecta especialmente a aplicaciones de par constante, como transportadores, extrusoras, mezcladoras o elevación, donde el variador trabaja cerca de su corriente nominal durante periodos prolongados. En ventiladores y bombas centrífugas, de par variable, el perfil de carga puede permitir más margen, pero la verificación de corriente, frecuencia de conmutación y temperatura sigue siendo necesaria.
El grado IP no informa de la temperatura máxima admisible ni de la capacidad de disipación. Dos convertidores IP54 de familias diferentes pueden tener límites ambientales y curvas de derating distintos. Por ello, la ficha técnica del modelo exacto debe prevalecer sobre una decisión tomada únicamente por la clasificación de envolvente.
Cuándo tiene sentido especificar un variador IP54
La elección de IP54 suele responder a una necesidad de instalación descentralizada o a la ausencia de una sala eléctrica con ambiente controlado. Puede encajar en zonas de producción con polvo industrial moderado, cuartos técnicos con humedad ambiental, instalaciones de bombeo con riesgo de salpicadura o equipos HVAC-R ubicados en áreas de servicio.
También puede simplificar el diseño cuando el variador debe quedar próximo al motor o a la máquina, reduciendo recorridos de cable y facilitando el acceso de mantenimiento. Sin embargo, esa proximidad obliga a evaluar la longitud y tipo de cable de motor, la puesta a tierra, la compatibilidad electromagnética y la exposición a vibraciones.
Para un cuadro eléctrico limpio y protegido, un variador de menor grado IP integrado correctamente dentro del armario puede ser una solución técnica y económicamente adecuada. En cambio, elegir un IP54 para instalarlo dentro de un cuadro sin analizar la evacuación de calor puede añadir coste y empeorar la temperatura interna sin aportar una ventaja real.
La decisión depende del límite de protección que se esté definiendo. Si el armario completo garantiza el ambiente requerido, el IP del variador individual no tiene por qué ser el mismo que el del conjunto. Si el variador se monta directamente en pared o máquina, su propia envolvente pasa a ser crítica.
Aspectos que IP54 no cubre por sí solo
Al seleccionar un variador de frecuencia para ambiente exigente, la clasificación IP es una parte de la especificación, no la especificación completa. Deben revisarse también las condiciones de red, la aplicación de motor y el entorno de proceso.
Un IP54 no certifica funcionamiento en zona clasificada. Cuando hay presencia de gases, vapores o polvo combustible, deben aplicarse los criterios correspondientes de atmósferas potencialmente explosivas, como IEC-Ex o ATEX según el proyecto y la normativa aplicable. Instalar una envolvente IP54 no convierte un variador estándar en apto para área peligrosa.
Tampoco resuelve la calidad de energía. Los armónicos, la corriente de fuga, la necesidad de reactancias, filtros EMC o filtros dV/dt dependen de la red, de la longitud de cable, del motor y de las exigencias de la instalación. En motores antiguos, motores de alto rendimiento o cables largos, estos elementos pueden ser determinantes para proteger el aislamiento y evitar paradas por fallo.
La corrosión es otro factor separado. Una nave costera, una planta con vapores químicos o una zona de proceso con compuestos agresivos puede requerir materiales, tratamientos superficiales y armarios específicos, aunque la entrada de agua sea limitada. El grado IP no clasifica la resistencia anticorrosiva.
Instalación correcta de un VFD IP54
Un variador IP54 debe instalarse respetando exactamente la orientación indicada por el fabricante. Normalmente, la circulación de aire interna está diseñada para montaje vertical; colocarlo horizontalmente o con obstáculos cerca de las rejillas puede elevar la temperatura de los componentes de potencia.
La entrada de cables merece una atención especial. Los prensaestopas deben tener el diámetro adecuado, conservar el grado de protección requerido y asegurar continuidad de pantalla cuando se utilizan cables apantallados. La pantalla del cable de motor debe conectarse con una terminación de baja impedancia, no mediante un conductor largo y enrollado, para controlar emisiones electromagnéticas.
También es recomendable separar físicamente los cables de potencia de las señales analógicas, comunicaciones y realimentaciones de encoder. Un IP54 bien elegido no compensa una arquitectura de cableado deficiente. Las perturbaciones pueden provocar lecturas inestables, alarmas de comunicación o comportamiento irregular del proceso aunque la envolvente permanezca intacta.
En exterior, además de confirmar el grado IP, hay que considerar la exposición solar. La radiación directa eleva la temperatura de la envolvente por encima de la temperatura ambiente medida. Una visera, una ubicación sombreada o un armario con gestión térmica puede ser necesario, siempre que no se obstaculice la ventilación especificada.
Cómo validar la especificación antes de comprar
La forma más segura de seleccionar el equipo es partir de la aplicación y no solo del código IP. Hay que definir si la carga es de par variable o par constante, la potencia y corriente nominal del motor, la tensión de alimentación, el ciclo de trabajo, el rango de velocidad y las condiciones ambientales reales.
Después conviene documentar el nivel de polvo, el origen y frecuencia del agua, el método de limpieza, la temperatura mínima y máxima, la altitud, la presencia de corrosivos y el tipo de montaje. Con esos datos se puede revisar si una familia de variadores, como las series Danfoss VLT FC, VACON, WEG CFW o Control Techniques, ofrece una ejecución de envolvente, opciones de filtrado y accesorios adecuados para el proyecto.
SEIVARSA puede apoyar esta validación desde la ingeniería de selección e integración: compatibilidad entre variador, motor, protecciones, cableado, filtros y sistema de control. El objetivo no es sobredimensionar por precaución, sino definir una solución que mantenga el equipo dentro de sus condiciones de diseño y facilite el mantenimiento posterior.
Un IP54 bien aplicado aporta una capa útil de protección en muchos entornos industriales, pero su valor real aparece cuando forma parte de una especificación completa. Antes de decidir, conviene recorrer físicamente la zona de instalación y preguntarse no solo qué puede caer sobre el variador, sino qué ocurrirá alrededor de él durante cada turno, limpieza y parada de mantenimiento.
