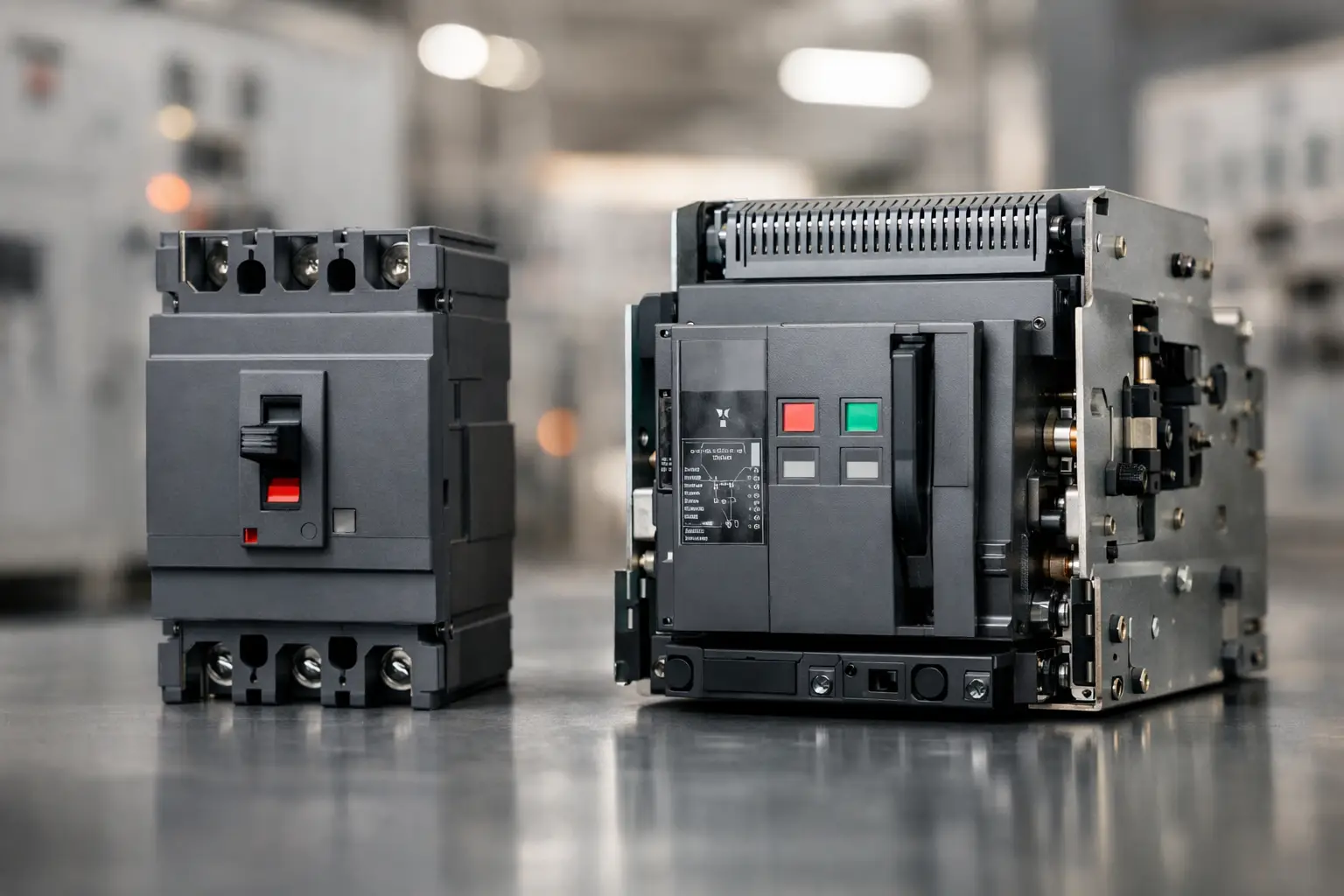

Interruptor MCCB versus ACB industrial: cómo elegir

Una parada de línea causada por un defecto eléctrico no se resuelve instalando el interruptor de mayor calibre disponible. La elección de un interruptor MCCB versus ACB industrial condiciona la capacidad de despejar el fallo, la selectividad con las protecciones aguas abajo, la continuidad de servicio y el espacio necesario en el cuadro. Para una planta, un OEM o un integrador, la decisión debe partir del estudio de cortocircuito y de la arquitectura de distribución, no solo de la corriente nominal.

En SEIVARSA distribuimos Control Techniques con existencia y soporte en México, con ingeniería de aplicación incluida.

Interruptor MCCB versus ACB industrial: diferencia funcional

MCCB significa Moulded Case Circuit Breaker, conocido habitualmente como interruptor automático de caja moldeada. Su diseño compacto integra carcasa aislante, contactos, mecanismo de disparo y unidad de protección en una envolvente cerrada. Se utiliza con frecuencia en salidas de potencia, protecciones de motores, cuadros secundarios, maquinaria, grupos de bombeo, sistemas HVAC y alimentadores de distribución de baja tensión.

ACB significa Air Circuit Breaker o interruptor automático de aire. Está concebido normalmente para el interruptor general de cuadros principales de baja tensión, acoplamientos de barras y alimentadores de alta corriente. Emplea aire como medio de extinción del arco, ofrece mayor capacidad de maniobra y suele incorporar unidades de disparo electrónicas avanzadas, accesorios de comunicación y posibilidades de mantenimiento más amplias.

La diferencia no es simplemente que el ACB sea “más grande”. Un MCCB puede ser la opción técnicamente correcta incluso en instalaciones exigentes si el nivel de cortocircuito, la corriente de carga, el esquema de selectividad y la necesidad de maniobra lo permiten. Por el contrario, un ACB puede estar justificado cuando el cuadro es el punto neurálgico de la instalación y una actuación selectiva aporta continuidad productiva.

Corriente nominal y poder de corte: dos datos que no deben confundirse

La corriente nominal define la corriente que el interruptor puede conducir bajo las condiciones especificadas. No determina por sí sola si el equipo es apto para el punto de instalación. Un interruptor de 1.600 A no es automáticamente válido para un embarrado principal de 1.600 A si la corriente de cortocircuito prevista supera su capacidad de interrupción.

En la selección se revisan parámetros como Icu, capacidad última de corte en cortocircuito, e Ics, capacidad de corte de servicio. En aplicaciones donde la disponibilidad es prioritaria, Ics adquiere especial relevancia: expresa la aptitud del interruptor para seguir prestando servicio tras despejar un cortocircuito bajo condiciones normalizadas. También conviene validar la capacidad de cierre ante cortocircuito y el esfuerzo electrodinámico admisible por barras, cables y conexiones.

Los MCCB cubren un rango muy amplio de corrientes y poderes de corte, con soluciones adecuadas para múltiples cuadros de maquinaria y distribución. Los ACB se emplean habitualmente en los rangos superiores de corriente y en puntos con niveles de fallo elevados, especialmente cuando se requiere una protección general ajustable y coordinada con varios niveles aguas abajo.

La tensión de trabajo, la frecuencia, el sistema de puesta a tierra y el cálculo real de cortocircuito son igualmente determinantes. Un valor de catálogo nunca debe sustituir al estudio del punto de instalación. La referencia aplicable en baja tensión suele ser IEC 60947-2, junto con las exigencias particulares del proyecto, del cuadro y de la normativa local.

La selectividad decide la continuidad de producción

En una red bien coordinada, un defecto en una derivación debe abrir el interruptor más próximo al fallo. Si se dispara el interruptor general cuando el problema está en una única carga, se pierde producción, ventilación, refrigeración o servicios auxiliares que no estaban afectados.

Un ACB como protección de cabecera ofrece habitualmente curvas y retardos más configurables para las funciones de sobrecarga, cortocircuito temporizado, cortocircuito instantáneo y defecto a tierra. Esta capacidad facilita la coordinación con MCCB instalados en alimentadores y cuadros secundarios. Sin embargo, la selectividad no puede suponerse por la diferencia de calibres. Debe demostrarse mediante tablas de coordinación, curvas tiempo-corriente y valores de selectividad respaldados por el fabricante.

Por ejemplo, en un cuadro general que alimenta varios centros de control de motores, un ACB puede programarse con un retardo de corta duración que permita actuar antes al MCCB de la salida afectada. Si la energía de defecto o el nivel de cortocircuito comprometen esa coordinación, habrá que revisar ajustes, limitación de energía, impedancias de red o la propia arquitectura de distribución.

En cuadros de maquinaria con una acometida moderada y pocas salidas, un MCCB general con unidad electrónica puede proporcionar un nivel de ajuste suficiente. Instalar un ACB en ese caso no mejora necesariamente la disponibilidad y puede incrementar volumen, coste de integración y necesidades de mantenimiento.

Maniobra, mantenimiento y disponibilidad del cuadro

Los ACB están preparados para maniobra frecuente en servicio, con versiones fijas, enchufables o extraíbles. La versión extraíble permite aislar y retirar el aparato para inspección o mantenimiento, una ventaja relevante en cuadros críticos donde se planifican intervenciones sin desmontar conexiones principales. También facilitan la incorporación de bobinas de apertura y cierre, motor de carga, contactos auxiliares, enclavamientos mecánicos y comunicación con sistemas de supervisión.

Los MCCB también admiten numerosos accesorios: accionamiento rotativo, mando motorizado, disparadores de mínima tensión, bobinas de emisión, contactos auxiliares y señalización de disparo. Su ventaja principal es la densidad de instalación. En un armario de maquinaria, una sala técnica HVAC o un cuadro de distribución secundario, reducir espacio y simplificar el cableado puede ser decisivo.

El mantenimiento no debe entenderse como una preferencia por un equipo u otro. Depende de la criticidad, de la intensidad de uso, del ambiente y de la estrategia de mantenimiento de la planta. Polvo conductor, humedad, atmósferas corrosivas, temperatura elevada o ventilación insuficiente afectan a la vida útil de contactos y mecanismos. La inspección de aprietes, terminales, cámaras de arco, disparadores y señales de diagnóstico debe formar parte del plan de mantenimiento preventivo.

Protección de motores, variadores y cargas no lineales

Un interruptor aguas arriba de un variador de frecuencia no se selecciona como si alimentara una resistencia pura. En instalaciones con variadores Danfoss VLT, VACON, WEG CFW, Control Techniques o equipos equivalentes, hay que considerar la corriente de entrada, los picos de energización, la impedancia de línea, la presencia de reactancias, filtros armónicos y la coordinación con fusibles o protección recomendada por el fabricante.

El MCCB es habitual como protección de rama para variadores, arrancadores suaves y alimentadores de motor, siempre que se configure y dimensione conforme a la documentación de la aplicación. La curva de protección debe evitar disparos intempestivos sin perder capacidad de despejar un cortocircuito. Para motores conectados directamente, además, debe coordinarse con contactor y relé de sobrecarga o guardamotor según el esquema de arranque.

En la cabecera de una instalación con alta concentración de electrónica de potencia, el ACB puede aportar medición, comunicación y ajustes de protección útiles para supervisar demanda, carga y eventos. Aun así, no sustituye el análisis de armónicos ni el diseño de puesta a tierra y compatibilidad electromagnética. La protección general, los VFD, el cableado y el motor deben tratarse como un sistema.

Criterios de selección para el cuadro industrial

Antes de decidir entre MCCB y ACB, conviene cerrar cuatro grupos de datos: corriente de diseño y previsión de crecimiento; nivel de cortocircuito en el punto; requisitos de selectividad y continuidad; y necesidad de maniobra, monitorización y mantenimiento. A partir de ahí se compara la familia de interruptores disponible con el espacio del cuadro, la disposición de barras y las condiciones ambientales.

También hay que definir si el interruptor será fijo, enchufable o extraíble, qué polos requiere el sistema, si debe proteger neutro, qué esquema de disparo por defecto a tierra se necesita y cómo se integrará en la automatización. Las señales de estado, disparo, posición y alarmas pueden ser necesarias para PLC, SCADA o sistemas de gestión de energía. Dejar estos puntos para la fase de cableado suele generar modificaciones evitables.

SEIVARSA aborda esta selección desde la coordinación completa de protección y la compatibilidad con la carga. Revisar la aplicación, el cuadro, el sistema de control y las recomendaciones del fabricante permite definir una solución que responda al funcionamiento real, no únicamente a una referencia de catálogo.

Cuándo suele encajar cada solución

Un MCCB suele encajar en alimentadores, cuadros secundarios, salidas de maquinaria, protección de variadores, bancos de cargas y aplicaciones donde la corriente y el poder de corte requeridos estén dentro de su rango. Aporta compacidad, variedad de accesorios y una integración eficiente en cuadros con limitaciones de espacio.

Un ACB suele aportar más valor como interruptor general de baja tensión, acoplamiento entre embarrados o protección de grandes alimentadores con necesidad de ajuste fino, selectividad, maniobra y diagnóstico. Es frecuente en instalaciones de proceso continuo, infraestructuras con cargas esenciales, grandes sistemas de climatización y centros de distribución donde un disparo no selectivo tiene impacto operativo elevado.

La mejor elección no se mide por el tamaño del interruptor, sino por su respuesta ante un defecto concreto y por su integración en toda la cadena eléctrica. Cuando los datos de cortocircuito, ajustes, selectividad y carga están validados antes del montaje, el cuadro queda preparado para proteger la instalación sin convertir una incidencia local en una parada de planta.
