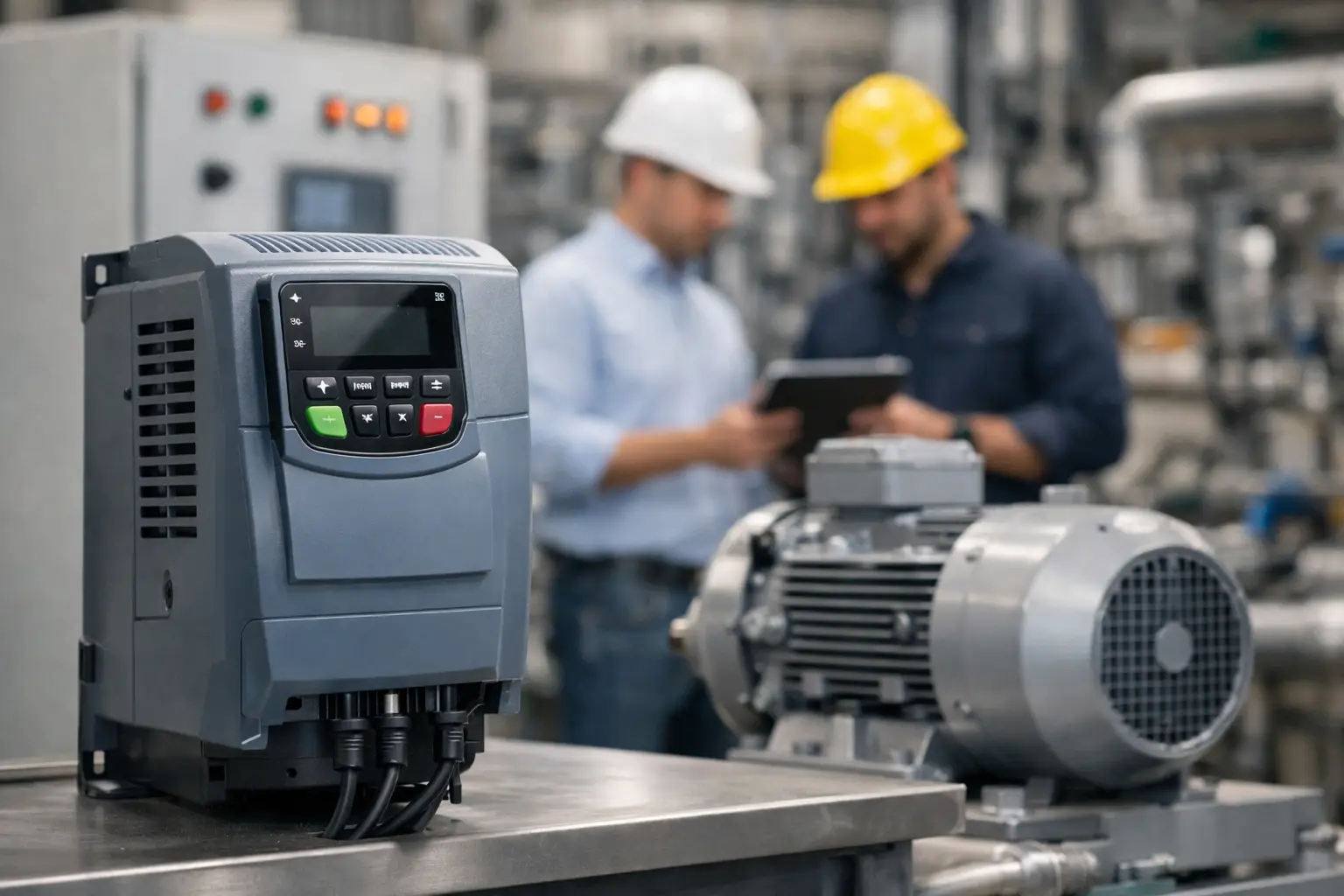

Review del WEG CFW500 industrial: análisis técnico

Una review del WEG CFW500 industrial debe empezar por su posición real en una instalación: no es un variador para resolver cualquier eje o proceso sin análisis previo, sino una plataforma compacta para control de motores en aplicaciones industriales y de maquinaria donde el espacio de cuadro, la facilidad de puesta en marcha y la integración de señales son factores decisivos. Bien dimensionado, puede ser una solución eficiente para estandarizar accionamientos de baja y media complejidad.

El criterio correcto no es preguntar únicamente por la potencia en kW. Antes de seleccionar un CFW500 conviene definir el tipo de carga, el par requerido a baja velocidad, los ciclos de arranque y parada, la tensión de alimentación, la altitud, la temperatura del envolvente y la arquitectura de mando. Este análisis evita tanto el sobredimensionamiento innecesario como las desconexiones por sobrecarga, sobretemperatura o problemas de compatibilidad electromagnética.

Qué aporta el WEG CFW500 en aplicaciones industriales

La serie CFW500 está orientada al control de velocidad de motores de inducción y se adapta especialmente bien a maquinaria de proceso, transportadores ligeros y medios, bombas, ventiladores, mezcladores, extrusores auxiliares y equipos OEM. Su formato compacto facilita el montaje en cuadros con densidad elevada de componentes, siempre que se respeten las separaciones térmicas y el flujo de aire definidos para cada bastidor.

Uno de sus puntos de interés es la combinación de control escalar y vectorial, que permite ajustar la respuesta del motor según la exigencia de la carga. En una bomba centrífuga o un ventilador, donde el par disminuye con la velocidad, suele primar la estabilidad, el ahorro energético asociado al perfil de operación y el control mediante referencia analógica o señal de proceso. En una cinta transportadora, una mezcladora o una aplicación con inercia apreciable, cobran más importancia las rampas, los límites de corriente y el comportamiento durante aceleración y frenado.

La disponibilidad de opciones de comunicación y de expansión de entradas y salidas permite incorporarlo a arquitecturas de automatización con PLC, pulsadores locales, selectores de velocidad, señales de 4-20 mA o sistemas de supervisión. No obstante, la interfaz de comunicación debe definirse desde la ingeniería de proyecto. Elegirla después de cablear el cuadro puede obligar a modificar la topología de control, la alimentación auxiliar o el espacio reservado para accesorios.

Review del WEG CFW500 industrial: dónde encaja mejor

El CFW500 tiene sentido cuando se busca un variador de frecuencia industrial compacto, con parametrización estructurada y posibilidades de adaptación a una máquina. En fabricantes de equipos, resulta útil para construir soluciones repetibles: una misma base de parámetros puede ajustarse a distintos motores, relaciones de transmisión o perfiles de proceso, manteniendo una nomenclatura coherente en planos eléctricos y documentación de mantenimiento.

En bombeo y ventilación, la selección debe considerar que el beneficio del control de velocidad depende de la curva hidráulica o aeráulica del sistema. Si el equipo trabaja casi siempre al 100 % de velocidad y regula mediante válvulas o compuertas, el potencial de mejora puede ser relevante, pero exige revisar el punto de operación, la presión disponible y la estrategia de control. Un variador no corrige por sí solo una instalación mal equilibrada ni sustituye el análisis del sistema.

Para transportadores, el aspecto crítico es el par de arranque. Una carga que inicia en vacío no se comporta igual que una banda cargada, una elevación inclinada o una línea con rodillos y acumulación. Deben verificarse la corriente nominal del motor, el factor de servicio, el reductor, la inercia reflejada y el tiempo admisible de aceleración. Si se requieren arranques con elevado par sostenido, sincronización de ejes o control de posición, hay que validar si la aplicación demanda otra arquitectura de accionamiento.

En HVAC industrial y refrigeración auxiliar, la estabilidad de la referencia y la protección del motor pesan más que una parametrización compleja. La señal de presión, temperatura o caudal debe estar correctamente escalada y filtrada. También se deben programar límites de frecuencia que respeten el rango mecánico del ventilador o compresor accionado, además de las frecuencias críticas que puedan provocar resonancias.

Funciones que deben revisarse antes de especificar

La potencia indicada en placa es un primer filtro, no una especificación completa. El variador se selecciona principalmente por su corriente de salida admisible en el régimen de sobrecarga correspondiente y por las condiciones reales de servicio. Un motor de la misma potencia puede tener corrientes nominales distintas según su eficiencia, número de polos, tensión, diseño y factor de servicio.

También es necesario definir la alimentación disponible. La tensión de red, el número de fases, la capacidad de cortocircuito y el esquema de puesta a tierra condicionan el montaje. La coordinación con magnetotérmico o fusibles, contactor de entrada cuando aplique, seccionamiento, reactancia y filtros debe resolverse como un conjunto. Instalar un variador sin revisar la protección aguas arriba puede comprometer tanto la disponibilidad como la seguridad de mantenimiento.

La longitud del cable de motor merece una atención específica. Cables largos incrementan los efectos de tensión reflejada, la corriente capacitiva y las emisiones electromagnéticas. Según el motor, el entorno y el recorrido, pueden ser necesarios filtros de salida, reactancias o medidas adicionales de apantallamiento y puesta a tierra. Esto es especialmente relevante en motores antiguos, motores no preparados para alimentación por inversor o instalaciones donde comparten canalización señales de instrumentación sensibles.

Por último, hay que diferenciar el frenado por rampa del frenado de una carga regenerativa. Una ventilación con inercia elevada, una centrifugadora o un transportador descendente pueden devolver energía al bus de continua durante la deceleración. Si la estrategia de paro exige tiempos cortos, se debe estudiar la resistencia de frenado y su dimensionamiento térmico. Alargar la rampa puede ser suficiente en algunos casos, pero no en procesos donde la parada está ligada a una secuencia de seguridad o a una condición de calidad.

Integración en cuadro y puesta en marcha

Un CFW500 correctamente elegido puede presentar problemas si el cuadro no acompaña. La disipación térmica debe calcularse con todos los equipos activos: variadores, fuentes, contactores, PLC, transformadores y resistencias de frenado. Un armario pequeño, sin ventilación o expuesto a alta temperatura ambiente reduce el margen operativo y acelera el envejecimiento de los componentes.

Durante la puesta en marcha, es preferible cargar los datos de placa del motor, definir el modo de control, ajustar las rampas y verificar sentidos de giro antes de conectar la máquina al proceso completo. Después conviene comprobar la corriente en condiciones de carga real, las alarmas registradas, el comportamiento de las entradas digitales y analógicas y la respuesta ante pérdida de referencia o paro externo. La documentación de parámetros debe quedar integrada en el expediente eléctrico del equipo; no basta con que la configuración permanezca únicamente en el teclado del variador.

La compatibilidad electromagnética también requiere disciplina de instalación. Separar cableado de potencia y control, aplicar apantallamiento donde corresponda, realizar conexiones de tierra de baja impedancia y mantener la continuidad de masas reduce incidencias intermitentes difíciles de diagnosticar. En cuadros con comunicaciones industriales, instrumentación o células de carga, estas decisiones son parte del diseño, no una corrección posterior.

Límites y decisiones de selección

La evaluación técnica del CFW500 debe incluir sus límites. No toda aplicación con motor trifásico necesita la misma reserva de sobrecarga, precisión de velocidad, capacidad de frenado o nivel de protección ambiental. En ambientes con polvo conductor, humedad, vibración, temperaturas elevadas o atmósferas clasificadas, el accionamiento, el envolvente, el motor y los accesorios deben seleccionarse bajo la normativa y condiciones de servicio aplicables.

Tampoco debe asumirse que un variador compacto sustituye una solución de control dedicada en aplicaciones de alta dinámica. Si el proceso exige control preciso de par a muy baja velocidad, retroalimentación de encoder, sincronización compleja o exigencias funcionales de seguridad concretas, la selección debe partir de esos requisitos. El coste inicial del equipo pierde relevancia frente al coste de una parada no planificada o de una integración incompleta.

Para compras recurrentes y proyectos de modernización, SEIVARSA puede aportar valor en el dimensionamiento VFD-motor-protección, la revisión de cableado, filtrado y compatibilidad con el control existente. La referencia exacta, los accesorios y la configuración deben responder a la aplicación, no solo a la disponibilidad de un modelo.

El WEG CFW500 es una alternativa sólida cuando su rango funcional coincide con la carga y el entorno de instalación. La mejor decisión es convertir la ficha técnica en una especificación de sistema: motor, red, cuadro, cableado, proceso y mantenimiento deben validarse juntos antes de energizar el primer equipo.
