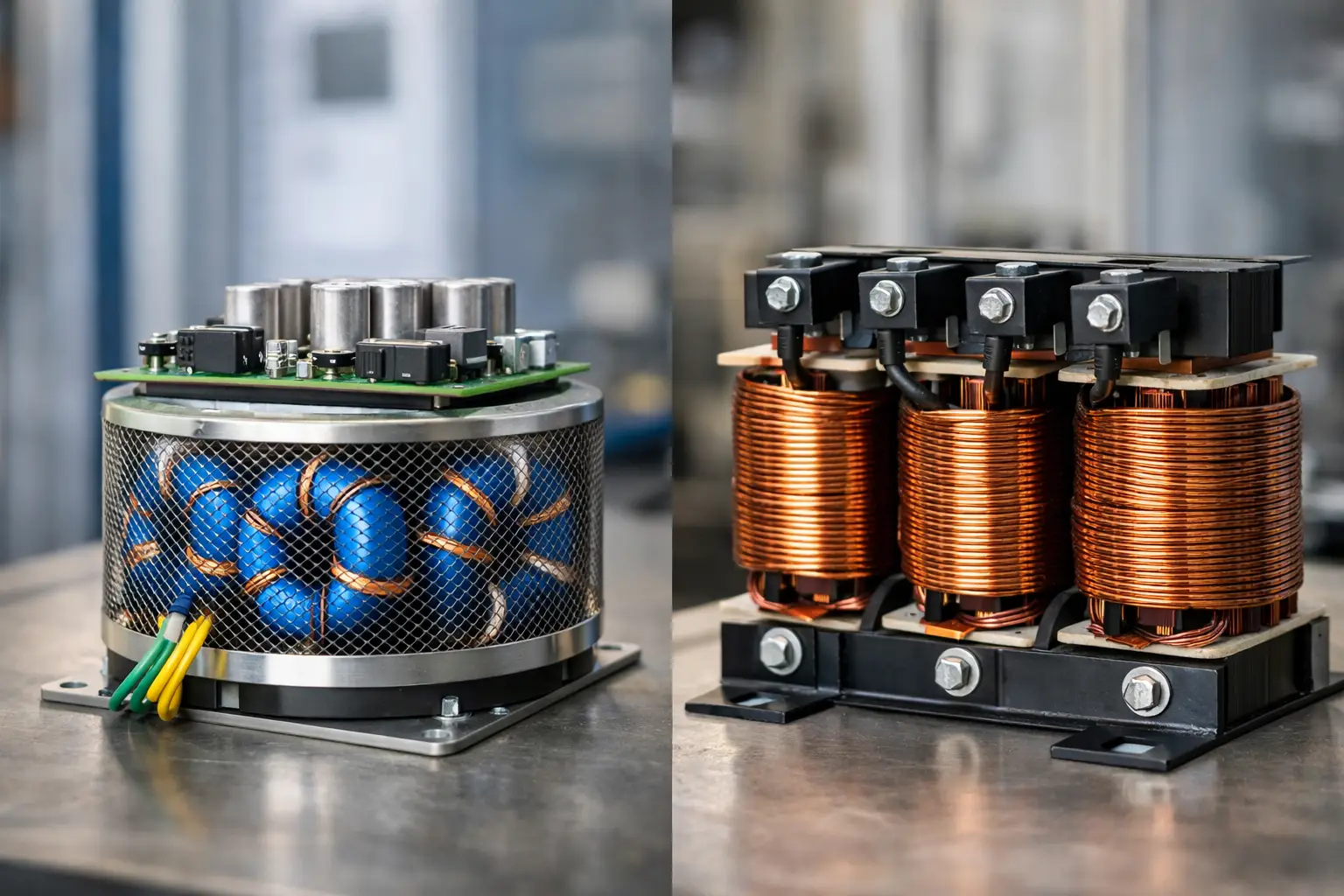

Filtro senoidal versus reactor de salida
Un variador de frecuencia bien parametrizado no siempre entrega una instalación eléctricamente resuelta. Cuando el motor queda alejado del cuadro, trabaja con aislamiento sensible o acciona una carga crítica, la decisión entre filtro senoidal versus reactor de salida condiciona la vida del motor, el comportamiento del cableado y la estabilidad del sistema. Ambos se instalan entre el variador y el motor, pero no realizan la misma función ni ofrecen el mismo nivel de protección.
En SEIVARSA distribuimos Control Techniques con existencia y soporte en México, con ingeniería de aplicación incluida.
La elección no debe basarse solo en la potencia del variador. Longitud y tipo de cable, frecuencia de conmutación, tensión de red, clase de aislamiento del motor, número de motores y exigencia de la aplicación son variables que deben revisarse como un conjunto. Instalar un reactor donde se necesita una señal prácticamente sinusoidal puede dejar sin resolver el problema. Dimensionar un filtro senoidal sin necesidad, por otra parte, puede elevar espacio, coste y pérdidas térmicas sin una ventaja proporcional.
Filtro senoidal versus reactor de salida: diferencia eléctrica
La salida de un variador de frecuencia es una señal PWM, formada por pulsos de tensión de alta pendiente. Esta estrategia permite controlar velocidad y par con precisión, pero genera fenómenos que no aparecen cuando un motor se conecta directamente a red: picos de tensión en bornes, reflexiones de onda en cables largos, corrientes capacitivas y mayor solicitación del aislamiento.
Un reactor de salida es una inductancia trifásica conectada entre el variador y el motor. Aumenta la impedancia del circuito y limita la rapidez con la que cambia la corriente. Con ello reduce parcialmente los picos y amortigua ciertos efectos asociados a la conmutación, especialmente en recorridos de cable moderados. Sin embargo, la tensión aplicada al motor sigue siendo PWM. El reactor no convierte la salida del variador en una onda senoidal.
Un filtro senoidal combina inductancias y condensadores para atenuar la frecuencia de conmutación del variador y dejar pasar la componente fundamental destinada al motor. A su salida se obtiene una tensión mucho más próxima a una sinusoide. Por eso es la opción indicada cuando el objetivo es reducir de forma significativa el estrés dieléctrico, el ruido acústico originado por PWM y los efectos de frente rápido de tensión en la conexión del motor.
La diferencia práctica es clara: el reactor mejora las condiciones eléctricas del circuito; el filtro senoidal modifica de forma sustancial la forma de onda que recibe el motor.
Cuándo un reactor de salida es la opción adecuada
El reactor de salida suele ser una solución eficiente en instalaciones industriales convencionales con cables de longitud contenida y motores preparados para trabajo con variador. Es habitual en bombas, ventiladores, transportadores, mezcladoras y maquinaria general en la que el motor se encuentra próximo al cuadro eléctrico y no existen requisitos especiales de calidad de onda en bornes.
Su función tiene especial sentido cuando se desea limitar corrientes de pico, reducir perturbaciones en el circuito de salida o proteger al variador frente a determinados transitorios de la carga. También puede contribuir a reducir el esfuerzo sobre el motor cuando el cable es más largo de lo recomendado para una conexión directa, siempre dentro de los límites definidos por el fabricante del variador y del propio reactor.
No obstante, conviene evitar una simplificación habitual: un reactor de salida no equivale a un filtro dV/dt ni a un filtro senoidal. Aunque puede disminuir el efecto de los pulsos, su capacidad para controlar la pendiente de tensión y las sobretensiones reflejadas es limitada frente a soluciones diseñadas específicamente para ello.
El reactor debe seleccionarse por corriente nominal y no únicamente por la potencia indicada en kW. También hay que verificar la frecuencia de salida, la caída de tensión, el calentamiento, la compatibilidad con la frecuencia de conmutación programada y el número de motores conectados. Una inductancia sobredimensionada o con una caída de tensión excesiva puede reducir el par disponible a alta velocidad.
Cuándo instalar un filtro senoidal
El filtro senoidal es recomendable cuando la protección del aislamiento del motor y la calidad de la tensión en sus bornes son prioritarias. Resulta especialmente relevante en recorridos largos entre variador y motor, en motores estándar no específicamente clasificados para alimentación por variador, en equipos existentes cuya condición de aislamiento es incierta y en aplicaciones con alta criticidad operativa.
También tiene una aplicación clara en instalaciones donde se busca reducir el ruido electromagnético y acústico asociado a la conmutación PWM. En entornos HVAC-R, salas técnicas, edificios ocupados, laboratorios o equipos de proceso donde el ruido del motor es un factor operativo, una salida cercana a senoidal puede aportar una mejora apreciable frente a una salida PWM directa.
En aplicaciones con motores sumergibles, motores instalados en ubicaciones de difícil acceso o cables de gran longitud, el filtro senoidal puede reducir el riesgo de degradación prematura causada por picos de tensión repetitivos. Pero no sustituye una revisión completa de la instalación: el cable debe ser apto para variador, la puesta a tierra debe estar correctamente ejecutada y el motor debe mantenerse dentro de sus límites de tensión, corriente, velocidad y temperatura.
Un filtro senoidal introduce pérdidas, caída de tensión y requisitos de espacio mayores que un reactor. Además, debe estar coordinado con la frecuencia portadora, la tensión del variador, la longitud total de cable y la corriente de carga. Algunos modelos admiten longitudes de cable muy superiores a las permitidas sin filtrado, pero ese dato debe comprobarse para la combinación concreta de variador, filtro, cable y motor.
La distancia de cable no es el único criterio
La longitud de cable es el primer dato que suele solicitarse, y con razón: cuanto mayor es el tendido, mayor puede ser el efecto de las reflexiones de onda. Aun así, dos instalaciones con la misma distancia pueden requerir soluciones diferentes.
Un cable apantallado, por ejemplo, aporta ventajas de compatibilidad electromagnética, pero presenta una capacitancia distinta a la de un cable convencional. La tensión de alimentación, 400 V o 690 V, modifica la severidad de los picos. La frecuencia de conmutación del variador también influye: aumentarla puede reducir el ruido audible del motor, pero incrementa las exigencias sobre el sistema de salida.
La condición del motor completa el análisis. Un motor inverter duty, diseñado para alimentación con variador, tolera mejor los fenómenos asociados a PWM que un motor antiguo o uno seleccionado originalmente para red directa. Esto no implica que cualquier motor inverter duty pueda conectarse con cualquier longitud de cable sin filtrado. Significa que la decisión debe apoyarse en sus límites de aislamiento documentados y en la arquitectura real de la instalación.
Coordinación con el variador y el motor
La compatibilidad es determinante. Los variadores Danfoss FC Series, VACON NXP, WEG CFW y Control Techniques Unidrive disponen de criterios específicos de aplicación, parámetros de conmutación y límites de cableado que deben consultarse antes de definir el filtrado. La selección correcta requiere contrastar la tensión de salida, corriente nominal, sobrecarga prevista y frecuencia de conmutación efectiva, no solo el calibre del variador.
En una instalación con varios motores alimentados por un mismo variador, el análisis cambia. La corriente total, la longitud acumulada de los ramales, el uso de contactores a la salida y las diferencias entre motores pueden afectar al comportamiento del filtro. En estos casos no conviene aplicar reglas de una instalación de un único motor sin validación técnica.
También debe verificarse el esquema de protección. El filtro o reactor se instala a la salida del variador, pero no reemplaza la coordinación de protecciones de entrada, el seccionamiento seguro, la puesta a tierra ni las medidas de compatibilidad electromagnética del cuadro. Una solución completa contempla variador, motor, cable, protecciones, envolvente, ventilación y condiciones ambientales.
Errores que suelen encarecer la instalación
El primer error es decidir por potencia sin disponer de la corriente nominal del motor y del variador. El segundo es tratar cualquier elemento de salida como si resolviera los mismos efectos eléctricos. Reactor, filtro dV/dt y filtro senoidal pertenecen a categorías distintas y deben responder a un riesgo identificado.
También es frecuente instalar el filtro lejos del variador o utilizar tramos de cable no contemplados entre ambos equipos. La ubicación debe seguir la recomendación del fabricante, ya que el tramo sin filtrar conserva características PWM. Otro problema habitual es modificar la frecuencia portadora tras la puesta en marcha sin revisar el dimensionamiento del filtro y su régimen térmico.
Antes de comprar, conviene documentar potencia y corriente del motor, tensión de red, modelo exacto del variador, distancia real de cable, tipo de cable, frecuencia de conmutación, velocidad máxima y naturaleza de la carga. Con estos datos, la ingeniería de aplicación puede determinar si basta un reactor, si corresponde un filtro dV/dt o si el filtro senoidal es técnicamente justificable.
SEIVARSA puede apoyar esta validación dentro de la integración variador-motor-protección, revisando compatibilidad eléctrica, cableado, puesta a tierra y condiciones de operación. El objetivo no es añadir componentes por catálogo, sino seleccionar la categoría de filtrado que preserve la disponibilidad del equipo y mantenga el rendimiento requerido.
La decisión correcta empieza por identificar qué se quiere controlar: si se busca una mejora general de la salida PWM, un reactor puede ser suficiente; si el motor necesita recibir una tensión próxima a la de red, el filtro senoidal aporta una protección de otro nivel. Medir, documentar y seleccionar con los datos reales de la instalación evita convertir un componente auxiliar en el origen de una futura parada.
