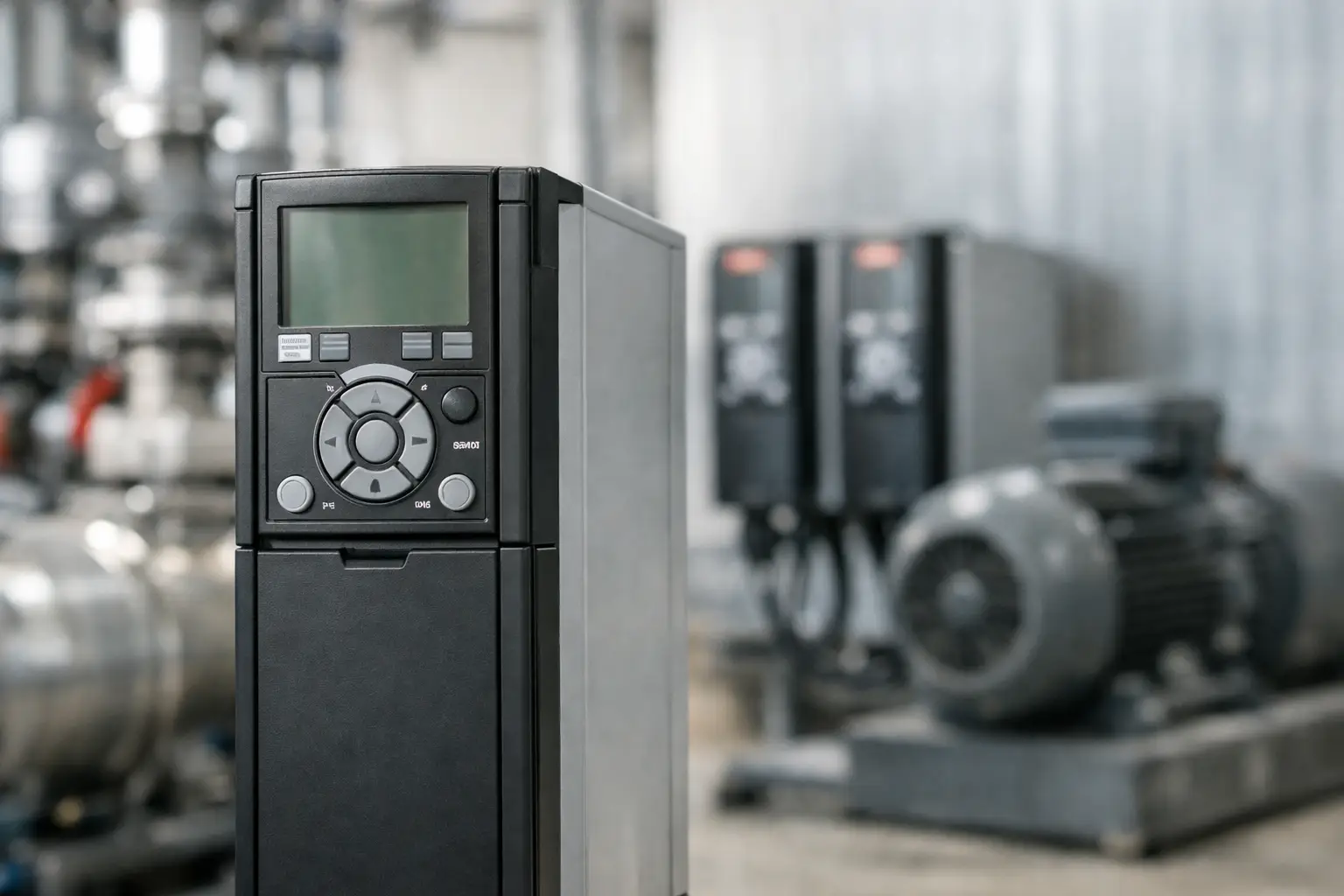

Review del variador Danfoss VLT FC 202

Una review del variador Danfoss VLT FC 202 debe empezar por su aplicación real: no es un variador de propósito general pensado para cualquier máquina, sino un equipo orientado específicamente al control de bombas, ventiladores y procesos de agua y aguas residuales. Su valor aparece cuando la instalación necesita regular caudal o presión, mantener disponibilidad y reducir los esfuerzos mecánicos asociados a los arranques directos.

En SEIVARSA distribuimos Danfoss con existencia y soporte en México, con ingeniería de aplicación incluida.

El VLT Aqua Drive FC 202 se utiliza habitualmente en estaciones de bombeo, redes de distribución, plantas de tratamiento, edificios con sistemas de presión constante y aplicaciones de aireación. En estos entornos, el criterio de compra no debería limitarse a la potencia nominal. La calidad de la señal de proceso, el perfil de carga, la arquitectura de control, el entorno eléctrico y la estrategia de mantenimiento condicionan tanto el resultado como el propio modelo de variador.

Review del variador Danfoss VLT FC 202: enfoque de aplicación

El FC 202 está diseñado para cargas de par variable. En una bomba centrífuga o un ventilador, una reducción moderada de velocidad puede disminuir de forma considerable la potencia absorbida. Esta relación convierte al variador en una herramienta de control de proceso y de eficiencia energética, siempre que la bomba opere dentro de su curva hidráulica adecuada.

La diferencia práctica frente a un arranque convencional no es solamente variar las revoluciones. El equipo permite arrancar y parar de manera progresiva, regular una consigna de presión o caudal mediante control PID y adaptar el funcionamiento a la demanda. Esto ayuda a limitar golpes de ariete, picos de corriente y ciclos de maniobra excesivos, aspectos especialmente relevantes en instalaciones con tuberías largas, válvulas motorizadas o varios grupos de bombeo.

También incorpora funciones orientadas al comportamiento habitual de una red hidráulica. Entre ellas se encuentran la detección de funcionamiento en seco, el modo de llenado de tuberías, la función de limpieza de bomba y la alternancia de bombas en sistemas con varias unidades. La disponibilidad concreta de cada función y su configuración dependen de la versión, las opciones instaladas y la lógica definida para el proyecto.

No conviene interpretar estas prestaciones como sustituto de toda la instrumentación de campo. Un transmisor de presión mal seleccionado, una válvula defectuosa o una bomba con desgaste hidráulico no se corrigen mediante parametrización. El variador aporta capacidad de supervisión y regulación, pero requiere señales fiables y una mecánica en condiciones para ofrecer resultados consistentes.

Control de bombas y lógica de cascada

Una de las razones para especificar un FC 202 es su capacidad de gestionar sistemas con varias bombas. En vez de hacer trabajar permanentemente una bomba a velocidad máxima y estrangular el circuito, la lógica de cascada permite incorporar o retirar equipos según la demanda de proceso. El objetivo es mantener la consigna utilizando la combinación de bombas más adecuada.

En una estación de presión, por ejemplo, una bomba puede modular su velocidad mientras las demás permanecen disponibles. Cuando la demanda supera la capacidad de esa unidad, el sistema puede arrancar otra bomba y reajustar la velocidad de funcionamiento. A cargas reducidas, puede suceder el proceso inverso. La alternancia programada distribuye horas de servicio y evita que un solo motor concentre el desgaste.

El ajuste exige criterio de ingeniería. Deben definirse los puntos de incorporación y desconexión, los retardos, las velocidades mínimas permitidas y las prioridades de cada bomba. Una lógica demasiado sensible puede provocar arranques y paradas repetidos; una demasiado conservadora puede alejar el sistema de su punto operativo eficiente. En instalaciones críticas, además, la filosofía de reserva y el comportamiento ante fallo de sensor deben documentarse antes de la puesta en marcha.

PID integrado y señales de proceso

El controlador PID integrado permite trabajar con señales analógicas habituales de presión, caudal, nivel o temperatura. Esta capacidad reduce la necesidad de un controlador externo para aplicaciones sencillas, aunque no elimina el papel de un PLC o sistema de supervisión cuando hay secuencias complejas, comunicaciones centralizadas o requisitos de trazabilidad.

La puesta a punto del PID requiere más que introducir una consigna. Hay que revisar el rango del transmisor, el escalado de entradas, el sentido de actuación, los límites de frecuencia y las rampas. Una ganancia excesiva puede generar oscilaciones de presión; una respuesta demasiado lenta puede no compensar variaciones de consumo. El comportamiento debe validarse con la instalación en condiciones representativas, no solo durante una prueba sin carga.

Integración eléctrica y automatización

El FC 202 puede integrarse mediante entradas y salidas digitales, señales analógicas y opciones de comunicación industrial. Esta flexibilidad facilita su incorporación a cuadros nuevos o a modernizaciones donde ya existe un PLC, una red de automatización o una instrumentación determinada. La decisión entre control local, remoto o mixto debe quedar clara desde el diseño del cuadro.

Para compras técnicas, resulta útil separar tres niveles de integración. El primero es el mando básico: marcha, paro, referencia de velocidad y señal de fallo. El segundo incorpora regulación de proceso, alternancia y protecciones de aplicación. El tercero conecta el variador con redes industriales para supervisar estados, alarmas, valores de proceso, consumo y parámetros desde un sistema superior.

La compatibilidad no depende únicamente del protocolo. También hay que considerar la versión de control, las tarjetas opcionales, el direccionamiento, la topología de red y la responsabilidad sobre la programación. Una especificación que solo indique “variador con comunicación” deja demasiadas decisiones abiertas y puede retrasar la entrega o la integración en obra.

Armónicos, cableado y compatibilidad con el motor

Como cualquier variador de frecuencia, el FC 202 debe evaluarse dentro del conjunto formado por red, protecciones, cableado, motor y carga. La longitud del cable de motor, el tipo de aislamiento, la puesta a tierra, la presencia de otros equipos electrónicos y la potencia de cortocircuito disponible influyen en la instalación.

En aplicaciones con cables largos o motores existentes, puede ser necesario valorar filtros de salida, reactancias o soluciones específicas para limitar esfuerzos sobre el aislamiento y reducir interferencias electromagnéticas. Del lado de red, el análisis de armónicos debe responder a las exigencias de la instalación y a la concentración de cargas no lineales. No es una decisión que pueda resolverse de forma universal por potencia: depende del punto de conexión y del resto de consumidores.

La selección de protecciones también requiere coordinación. El interruptor, los fusibles cuando procedan, el contactor de aislamiento y los elementos de protección contra sobretensiones deben ajustarse a la arquitectura del cuadro y a las instrucciones aplicables. El contactor de salida no debe emplearse para maniobrar el motor mientras el variador está entregando tensión, salvo que la solución esté diseñada expresamente para ello.

Puntos fuertes y límites operativos

El principal punto fuerte del Danfoss VLT FC 202 es que reúne funciones de aplicación hidráulica en una plataforma orientada a la continuidad operativa. Para una instalación de bombeo con presión constante, varias bombas, señales de instrumentación y necesidad de diagnóstico, resulta más coherente que un equipo básico configurado a base de lógica externa.

Otro aspecto favorable es la capacidad de convertir variables del proceso en decisiones de control dentro del propio variador. Esto puede simplificar cuadros de complejidad media y reducir cableado auxiliar. A ello se suma la posibilidad de estandarizar parámetros, alarmas y repuestos cuando una organización gestiona varias instalaciones con necesidades similares.

Su límite aparece cuando se selecciona sin estudiar la aplicación. Si el motor trabaja con par constante, si hay una carga con alta inercia, si se requiere control vectorial muy preciso o si el proceso exige una secuencia de automatización extensa, puede ser necesario revisar si esta familia es la opción técnica más adecuada. El nombre Aqua Drive define una especialización, no una respuesta automática a cualquier necesidad de variación de velocidad.

Tampoco se debe dimensionar exclusivamente por la potencia indicada en la placa del motor. La corriente nominal, la tensión de alimentación, la sobrecarga requerida, la altitud, la temperatura ambiente, la ventilación del armario y el régimen de trabajo son datos determinantes. En una bomba, además, interesa revisar la curva hidráulica y la velocidad mínima que evita recirculación, calentamiento o funcionamiento inestable.

Qué revisar antes de especificar un FC 202

Antes de cerrar una referencia, conviene disponer del modelo de motor, corriente de placa, tensión y frecuencia de red, tipo de bomba, rango de caudal o presión, señal de control disponible y condiciones del armario. También deben definirse las necesidades de comunicación, el grado de protección requerido, la longitud aproximada del cable de motor y si el sistema necesita bypass, redundancia o funcionamiento manual local.

Para un proyecto de rehabilitación, es recomendable revisar el historial de fallos. Si existen disparos recurrentes, daños en rodamientos, problemas de presión o calentamiento del cuadro, instalar un variador nuevo sin identificar la causa puede trasladar el problema al nuevo equipo. El diagnóstico previo permite determinar si hacen falta cambios en motor, ventilación, filtrado, instrumentación o protecciones.

SEIVARSA aborda este tipo de selección desde la compatibilidad entre variador, motor, protección e instalación. Ese enfoque ayuda a evitar que la referencia elegida sea correcta en catálogo pero insuficiente en el cuadro o en el proceso.

La mejor decisión no parte de preguntar solo qué potencia de FC 202 comprar. Parte de definir qué debe mantener el sistema: presión, caudal, nivel, disponibilidad o consumo. Con esos datos, el variador deja de ser un componente aislado y pasa a formar parte de una solución de control que puede mantenerse, diagnosticar y ampliar con criterio técnico.
