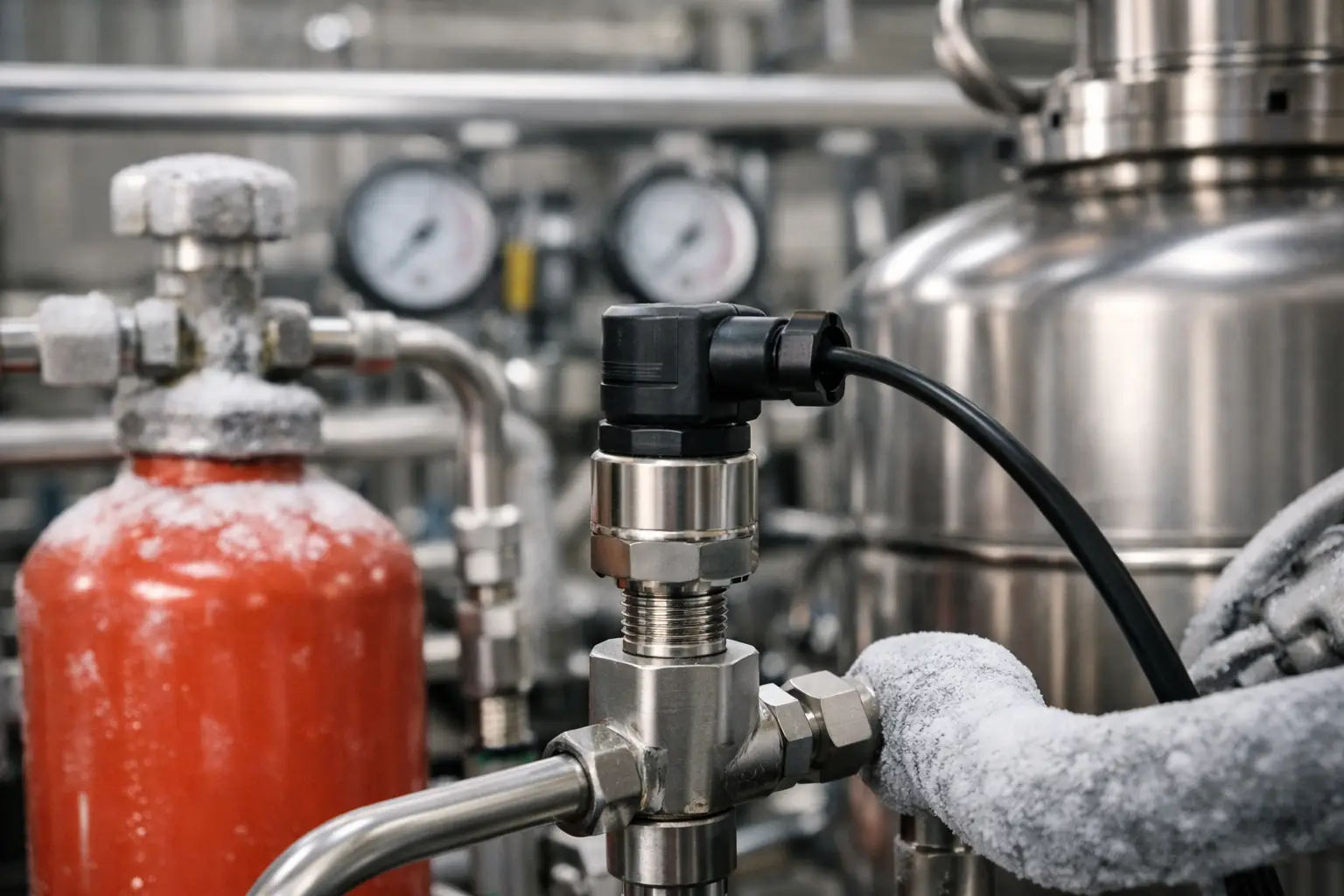

Cómo elegir un sensor de presión Danfoss para CO2
En una instalación de CO2, un transmisor de presión mal seleccionado no solo entrega una lectura incorrecta: puede provocar paradas por alta presión, una regulación inestable de la válvula de expansión o decisiones erróneas del controlador durante condiciones transcríticas. Por eso, elegir un sensor de presión Danfoss para CO2 exige revisar la posición real del punto de medida, el rango operativo y la compatibilidad con la arquitectura de control, no únicamente el tipo de conexión.
En SEIVARSA distribuimos Danfoss con existencia y soporte en México, con ingeniería de aplicación incluida.
El CO2 trabaja con niveles de presión significativamente superiores a los de muchos refrigerantes convencionales. Esta condición define el diseño del sensor, sus materiales, su rango de sobrepresión admisible y la necesidad de que el instrumento mantenga precisión aun con pulsaciones, variaciones rápidas de carga y ciclos térmicos repetidos.
Por qué el CO2 exige una selección específica
Los sistemas de refrigeración con CO2 pueden operar en régimen subcrítico o transcrítico. En aplicaciones transcríticas, la presión del lado de alta cambia de forma relevante en función de la temperatura ambiente, la estrategia de control del gas cooler y la carga de la instalación. Un transmisor dimensionado con un rango demasiado ajustado puede quedar expuesto a sobrepresiones; uno sobredimensionado puede perder resolución útil en la zona donde el control necesita mayor sensibilidad.
La selección debe considerar la presión normal de trabajo, los picos previsibles durante arranque, parada, desescarche o recuperación de aceite y la presión máxima de seguridad definida para el circuito. No conviene asumir que todos los puntos del sistema requieren el mismo rango. La descarga del compresor, el receptor, la línea de líquido y la aspiración tienen exigencias de medición claramente distintas.
También es necesario distinguir entre un presostato y un transmisor. El presostato actúa como elemento de protección o conmutación a un valor definido. El transmisor entrega una señal continua al controlador, PLC o sistema de supervisión para regular capacidad, ventiladores, válvulas y alarmas. En muchos bastidores de CO2, ambos elementos pueden coexistir: el transmisor para control y diagnóstico, y los dispositivos de seguridad para funciones de protección independientes.
Sensor de presión Danfoss para CO2: variables de selección
Las familias de transmisores Danfoss destinadas a refrigeración, como las series AKS aplicables según modelo y rango, se integran en sistemas HVAC-R que requieren señales estables y disponibilidad de repuestos estandarizados. Sin embargo, la referencia concreta debe verificarse contra la ficha técnica del equipo y las condiciones del proyecto.
Rango de presión y margen de sobrepresión
El rango nominal es el primer filtro técnico. Debe cubrir la presión máxima esperada en el punto de instalación y mantener un margen compatible con los transitorios del sistema. En el lado de alta de una instalación transcrítica, este criterio adquiere especial importancia. En aspiración o baja presión, el rango será diferente y deberá proporcionar resolución suficiente para que el controlador module con precisión.
No se trata de seleccionar siempre el rango más alto. Al aumentar el fondo de escala, una misma variación de presión representa una fracción menor de la señal de salida. Esto puede afectar al ajuste fino de la regulación, especialmente si el controlador utiliza la presión para calcular temperatura de saturación, proteger compresores o gestionar válvulas electrónicas.
Además del rango de medida, deben revisarse la presión de sobrecarga, la presión de rotura y la compatibilidad declarada para el fluido. Estos datos son distintos y cumplen funciones diferentes dentro de la evaluación de seguridad.
Tipo de presión: relativa o absoluta
Un error frecuente es instalar un sensor de presión relativa cuando la lógica de control espera un valor absoluto, o al contrario. La presión relativa toma como referencia la presión atmosférica; la absoluta utiliza vacío como referencia. La elección depende del algoritmo del controlador, del punto de medida y de cómo se hayan definido los valores de consigna y las protecciones.
En aplicaciones donde se calculan propiedades termodinámicas del CO2, esta distinción debe estar plenamente alineada con la programación. Una diferencia de referencia puede traducirse en una lectura desplazada y, por tanto, en una regulación incorrecta aunque el sensor esté físicamente en buen estado.
Señal de salida y alimentación
Antes de emitir una orden de compra, hay que confirmar qué señal admite el equipo receptor. Las señales analógicas habituales pueden ser de corriente o tensión, según el transmisor y la plataforma de control. También deben validarse la tensión de alimentación disponible, la polaridad, el esquema de cableado y la escala configurada en la entrada analógica.
Una señal correctamente cableada no garantiza una medición correcta si el escalado del controlador no coincide con el rango del transmisor. Por ejemplo, si el sensor instalado tiene un fondo de escala distinto del configurado en el PLC, el sistema interpretará una presión errónea en todo el intervalo de operación. La puesta en marcha debe incluir la comprobación cruzada entre lectura local, señal recibida y valor mostrado por el control.
Conexión de proceso y materiales
La conexión mecánica debe corresponder con la toma disponible y con la normativa interna del fabricante de la central o unidad condensadora. Deben confirmarse rosca, sellado, par de apriete y espacio físico para montaje y mantenimiento. Forzar adaptadores sin validar la presión admisible, el material y la estanqueidad puede introducir un punto débil en un circuito de alta presión.
Los materiales de las partes en contacto con el refrigerante deben ser compatibles con CO2, aceite y condiciones de temperatura previstas. También es recomendable valorar la necesidad de amortiguación frente a pulsaciones. Cerca de compresores, válvulas de control o líneas con cambios bruscos de caudal, una señal excesivamente oscilante puede perjudicar la estabilidad del lazo de control y acelerar el desgaste del sensor.
Ubicación de montaje y calidad de la señal
La ubicación determina tanto la representatividad de la lectura como la vida útil del transmisor. En descarga, el sensor debe reflejar la presión que interesa controlar sin quedar expuesto innecesariamente a vibración severa, temperaturas fuera de especificación o acumulación de aceite. En aspiración, debe evitarse un punto donde la lectura se altere por restricciones locales o por efectos transitorios que no representen la condición real del colector.
El cableado merece el mismo nivel de atención. Los cables de señal deben separarse de conductores de potencia, salidas de variadores de frecuencia y contactores cuando la instalación lo requiera. Una puesta a tierra deficiente, una pantalla mal terminada o rutas de cableado compartidas con fuentes de interferencia pueden introducir ruido en una señal analógica. El resultado suele ser una presión aparentemente inestable que se atribuye al proceso, cuando el origen está en la instalación eléctrica.
Para sistemas con variadores de frecuencia en compresores, ventiladores o bombas, conviene revisar conjuntamente compatibilidad electromagnética, puesta a tierra y trazado de cables. La medición de presión forma parte del control global del sistema, no es un componente aislado.
Validación durante puesta en marcha
Tras instalar el transmisor, la validación debe realizarse con el sistema en condiciones seguras y siguiendo el procedimiento del fabricante. Primero se confirma que la señal en reposo y durante operación corresponde al rango esperado. Después se contrasta el valor con un instrumento de referencia adecuado y se comprueba que el controlador interpreta correctamente la escala.
Durante el arranque, interesa observar la respuesta ante cambios de capacidad, activación de ventiladores, apertura de válvulas y ciclos de desescarche. Si aparecen oscilaciones, no siempre la solución es sustituir el sensor. Puede tratarse de una ubicación inadecuada, falta de amortiguación, ajuste agresivo del control o interferencia eléctrica.
La documentación del activo debe registrar la referencia exacta, rango, tipo de señal, ubicación, fecha de instalación y parámetros de escalado. Este registro reduce tiempos de diagnóstico cuando se requiere mantenimiento correctivo y facilita la estandarización de repuestos entre instalaciones.
Ingeniería de selección para sistemas HVAC-R
En proyectos nuevos, la elección del transmisor debe integrarse desde el diseño del cuadro de control y del circuito frigorífico. En modernizaciones, es imprescindible comprobar el equipo existente: entradas disponibles, tensión auxiliar, lógica de control, roscas instaladas y límites de presión de los componentes conectados. Sustituir un sensor por una referencia aparentemente equivalente sin verificar estas variables puede generar incompatibilidades evitables.
SEIVARSA puede apoyar este proceso mediante revisión de aplicación, compatibilidad entre sensor, control y cableado, así como acceso a documentación técnica para identificar la familia Danfoss adecuada. Este enfoque resulta especialmente útil cuando se combina refrigeración con automatización industrial, variadores de frecuencia y cuadros de potencia que deben mantener continuidad operativa.
La referencia correcta no se define solo por la palabra CO2 en la especificación. Se define cuando el rango, la señal, la conexión, el punto de montaje y la lógica de control responden al comportamiento real de la instalación. Esa verificación previa suele ahorrar más tiempo que cualquier sustitución urgente en campo.
