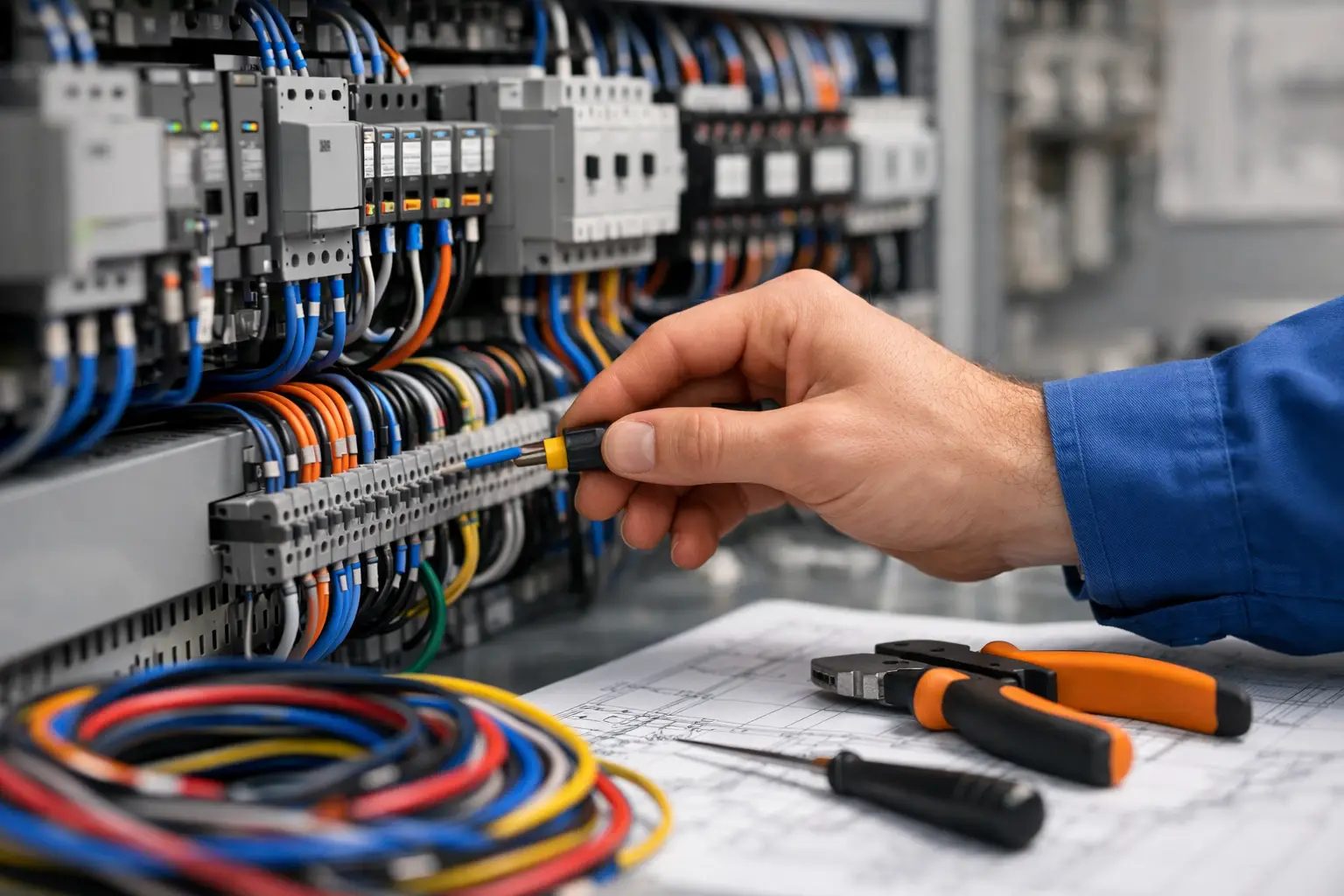

Guía de cableado para tableros de control
Un tablero que arranca bien en pruebas y falla al entrar en producción casi siempre deja la misma pista: el problema no estaba en el equipo, sino en el criterio de integración. Esta guía de cableado para tableros de control está pensada para reducir ese riesgo desde el diseño, con foco en potencia, mando, compatibilidad electromagnética y mantenibilidad.
En entornos industriales, el cableado no es un paso secundario del montaje. Define calentamiento, estabilidad de señales, facilidad de diagnóstico y comportamiento frente a ruido eléctrico. Cuando en un mismo tablero conviven variadores de frecuencia, protecciones, fuentes, PLC, relés, E/S remotas y elementos de campo, la diferencia entre un tablero ordenado y uno fiable está en los detalles de trazado, segregación y terminación.
Qué debe resolver una guía de cableado para tableros de control
El objetivo no es solo conectar puntos según un esquema. Un buen criterio de cableado debe resolver cuatro frentes al mismo tiempo: seguridad eléctrica, funcionamiento estable, facilidad de mantenimiento y capacidad de ampliación. Si uno de esos frentes queda débil, el coste aparece después en forma de paradas, falsas alarmas o retrabajos.
En aplicaciones con motores, VFD, arrancadores suaves o cargas inductivas, el cableado debe considerar corrientes transitorias, interferencia electromagnética, caída de tensión y coordinación con los elementos de protección. En automatización, además, importa cómo se enrutan señales analógicas, buses de comunicación y circuitos de 24 Vdc para evitar lecturas erráticas o disparos no deseados.
Separación de circuitos: la primera decisión crítica
La regla más útil dentro de un tablero es separar por función y por nivel de perturbación. Potencia y control no deben compartir canalización si puede evitarse. Tampoco conviene mezclar señales analógicas sensibles con salidas de maniobra, bobinas o alimentación de variadores.
Potencia, mando y señal
Los conductores de alimentación principal, salidas a motor, líneas de frenado y acometidas a variadores deben ir por rutas distintas a las del mando. En un segundo nivel, los circuitos de 24 Vdc, entradas digitales y relés pueden convivir con cierto margen, pero las señales analógicas de 0-10 V, 4-20 mA, termopares o comunicaciones sensibles requieren un recorrido más limpio.
Si el espacio del gabinete es limitado, no siempre es posible una segregación ideal. En ese caso, la prioridad es aumentar distancia entre categorías de cable, cruzarlas a 90 grados cuando se intersectan y utilizar canaletas independientes al menos para la salida de motor y para la instrumentación.
Cableado de variadores de frecuencia
Cuando hay VFD, la exigencia sube. El cable entre variador y motor es una fuente habitual de ruido conducido y radiado. Aquí pesan el tipo de cable, la longitud, el apantallamiento, la conexión correcta de tierra y, según la aplicación, el uso de reactancias o filtros.
No basta con elegir un variador de la serie adecuada, ya sea para bombeo, HVAC o carga de par constante. También hay que validar la compatibilidad entre drive, motor, protección aguas arriba y accesorios de mitigación. Un cableado deficiente puede traducirse en disparos por fallo a tierra, perturbaciones en sensores cercanos o estrés adicional en el aislamiento del motor.
Selección del conductor y tipo de aislamiento
El calibre no se define solo por corriente nominal. También intervienen temperatura ambiente, agrupamiento en canaleta, tipo de carga, longitud y régimen de servicio. En tableros compactos, varios conductores en un espacio reducido elevan la temperatura y obligan a revisar la ampacidad real.
Para circuitos de control, el orden y la identificación suelen ser tan importantes como la sección. Un conductor sobredimensionado dificulta el peinado y la conexión en bornes pequeños; uno insuficiente compromete la resistencia mecánica o la caída de tensión. En alimentación de actuadores y cargas distribuidas en 24 Vdc, esta caída se vuelve especialmente relevante.
El aislamiento también importa. No todos los cables responden igual frente a temperatura, aceite, vibración o curvatura repetida. En puertas de tablero, bandejas móviles o zonas con mantenimiento frecuente, conviene priorizar flexibilidad y resistencia mecánica. En salidas a motor alimentadas por variador, el cable debe ser apto para ese entorno eléctrico y no un cable genérico de potencia.
Puesta a tierra y apantallamiento
Muchos fallos intermitentes que parecen de PLC, sensor o comunicación terminan siendo problemas de tierra. Por eso, la tierra de protección debe tratarse como parte del diseño funcional del tablero y no como un simple requisito de cierre.
Tierra de protección y tierra funcional
La tierra de protección debe tener continuidad, baja impedancia y un recorrido claro hacia la barra principal. Chasis, placas, puertas, canalizaciones metálicas y equipos deben quedar correctamente equipotenciados. A partir de ahí, la tierra funcional de señales y la referencia de electrónica de control deben resolverse con el criterio que exija la arquitectura del sistema.
Lo delicado está en evitar la mezcla desordenada de retornos. Unir referencias sin criterio puede introducir bucles de tierra, ruido en analógicas o comportamientos erráticos en comunicaciones. Aquí no hay una receta universal: depende del fabricante, del tipo de fuente, del protocolo y de la topología de instalación.
Pantallas y terminaciones
Los cables apantallados solo funcionan bien cuando la terminación es correcta. Dejar una pantalla larga y sin sujeción, o conectarla con un hilo fino en lugar de una abrazadera de 360 grados, reduce mucho su efectividad. En cables de motor con VFD, la conexión de pantalla y tierra debe ser especialmente cuidada.
En señales analógicas y comunicaciones, la conexión de pantalla puede variar según el sistema. Hay casos en los que se conecta en un solo extremo y otros donde el fabricante recomienda conexión en ambos. La clave es no improvisar y mantener un criterio consistente en todo el tablero.
Canaletas, radios de curvatura y orden interno
Un tablero bien cableado no es solo más limpio. También es más rápido de diagnosticar y más estable a largo plazo. El uso correcto de canaletas, peines, marcadores y reservas de longitud facilita ampliaciones y reduce errores en intervención.
El radio de curvatura debe respetarse, sobre todo en cables apantallados, fibra, comunicaciones industriales o conductores de mayor sección. Forzar curvas cerradas daña el aislamiento, fatiga el conductor y complica el cierre de canaletas. También conviene evitar haces excesivamente comprimidos, especialmente en zonas con disipación térmica elevada.
La entrada de cables al tablero debe responder al tipo de servicio. No es lo mismo un cuadro interior en ambiente controlado que una instalación con polvo, humedad o vibración. Prensaestopas, placas de entrada, grado de protección y alivio de tensión deben elegirse como parte de la solución, no al final del montaje.
Identificación y documentación
Si un técnico no puede seguir un circuito con rapidez, el tablero está incompleto aunque funcione. El etiquetado consistente en ambos extremos, la numeración de bornes y una correspondencia clara con esquemas eléctricos reducen tiempos muertos y errores de mantenimiento.
Qué conviene documentar siempre
Como mínimo, deben quedar definidos el plano de potencia, el de mando, la lista de bornes, el marcaje de cables, la relación de protecciones y la arquitectura de tierra. Si hay variadores, PLC o módulos de comunicación, también conviene dejar registro de parámetros base, asignación de E/S y criterio de apantallamiento.
En proyectos con estandarización entre líneas o plantas, esta documentación permite replicar tableros con menos variabilidad. Para compras y mantenimiento, además, simplifica la reposición exacta de componentes y evita sustituciones incompatibles.
Errores frecuentes en el cableado de tableros de control
Los fallos más repetidos no suelen ser complejos. Se ven en salidas de motor compartiendo ruta con señales, tierras mal ejecutadas, uso indiscriminado de ferrules o terminales incorrectos, ausencia de separación entre 230 Vac y 24 Vdc, y falta de revisión del apriete según especificación del fabricante.
También es frecuente sobredimensionar o subdimensionar sin revisar condiciones reales de servicio. Otro punto crítico es ignorar el entorno electromagnético del tablero. Un gabinete con varios VFD, contactores y fuentes conmutadas exige más disciplina de cableado que un cuadro de maniobra básico.
Cómo validar el tablero antes de energizar
La revisión final debe combinar inspección visual, verificación mecánica y pruebas eléctricas. No basta con comprobar continuidad. Conviene revisar par de apriete, segregación de rutas, correspondencia con planos, polaridad, aislamiento cuando aplique y continuidad de tierra en puertas y estructuras.
En tableros con variadores y automatización, una puesta en marcha ordenada reduce mucho el riesgo. Primero se valida alimentación y control sin cargas críticas; después, señales, comunicaciones e interbloqueos; por último, pruebas funcionales con motor o proceso. Este orden ayuda a distinguir si una incidencia viene del cableado, de parámetros o de la lógica de control.
Cuando el proyecto incluye selección de drive, protección, motor y arquitectura de control, merece la pena revisar el conjunto como un sistema. Ahí es donde el soporte de ingeniería aporta valor real: no en vender un componente aislado, sino en asegurar compatibilidad, criterio de instalación y trazabilidad técnica.
Un buen tablero no se reconoce solo por su aspecto interior. Se reconoce meses después, cuando arranca igual, no genera fallos intermitentes y permite intervenir sin perder horas siguiendo cables. Ese estándar no depende de una marca concreta, sino de aplicar criterio técnico desde el primer conductor.
